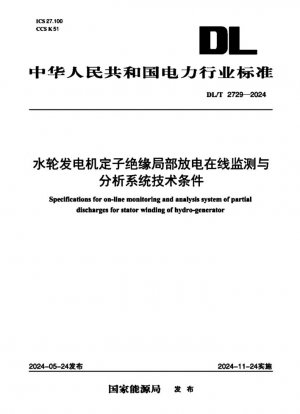

DL/T 2729-2024
Технические требования к системе оперативного контроля и анализа частичного разряда изоляции статора гидрогенератора (Англоязычная версия)

Стандартный №

DL/T 2729-2024

язык

Китайский, Доступно на английском

Дата публикации

2024

Разместил

Professional Standard - Energy and Power Planning

Последняя версия

DL/T 2729-2024

сфера применения

Основная технология и структура стандарта

В этом стандарте впервые определены технические требования к системе онлайн-мониторинга частичного разряда изоляции обмотки статора гидротурбинных генераторов, с упором на решение трех основных технических проблем: точность получения сигнала (±5 мВ~±8500 мВ), технология разделения шума (комбинация временной и частотной областей) и модель диагностики неисправностей.

Метод мониторинга	Конфигурация точек измерения	Диапазон частот	Основные показатели
Метод высоковольтной связи	≥6 точек измерения/единица	40 МГц~350 МГц	Выдерживаемое напряжение в 2 раза больше линейного напряжения +1000 В
Метод связи с нейтральной точкой	1 точка измерения/единица	50 кГц~30 МГц	Ёмкость 1~2нФ

---

Архитектура системы и основные параметры

Система использует трехуровневую архитектуру: слой датчика (емкостной соединитель), слой сбора данных (согласование импеданса 50 Ом) и слой анализа (анализ спектра PRPD). Аппаратное обеспечение должно соответствовать следующим требованиям:

• Адаптивность к температуре: от -10°C до 50°C (хранение) / от 0°C до 125°C (эксплуатация)
• Устойчивость к вибрации: диапазон частот 5–500 Гц, ускорение ≤5 м/с²
• Хранение данных: ≥24 месяцев необработанных данных

---

Модель диагностики неисправностей

Шестимерная модель диагностики, созданная на основе Приложения А, позволяет эффективно различать типы неисправностей изоляции:

Тип неисправности	Характерная фаза	Влияние температуры	Типичный случай
Ослабление обмотки	225°	Отрицательная корреляция	Смещение катанки, вызванное вибрацией в блоке мощностью 700 МВт
Ухудшение изоляции	45°/225°	Положительная корреляция	Старые катанки на электростанции «Три ущелья» после 15 лет эксплуатации

---

Рекомендации по внедрению

1. Оптимизация точек измерения: Для крупных блоков рекомендуется комбинированная схема «высоковольтный конец + нейтральная точка»
2. Калибровка данных: Требуется регулярная калибровка фонового шума (см. GB/T 20833.2)
3. Сетевая безопасность: Межсетевой экран и контроль доступа настраиваются в соответствии с GB/T 36572

Развитие технологий

По сравнению с DL/T 1197-2012, этот стандарт добавляет:
1) Метод распознавания и разделения изображений (статья 5.3.2)
2) Индекс количественной оценки преимущества полярности (параметр NQN)
3) Алгоритм динамической компенсации влияния нагрузки

DL/T 2729-2024 Ссылочный документ

• DL/T 1197 Технические условия системы онлайн-мониторинга состояния гидроагрегата
• GB/T 13384  Общие технические условия на упаковку механических и электротехнических изделий
• GB/T 20833.2 Вращающиеся электрические машины — Изоляция обмоток — Часть 2: Измерение частичного разряда в режиме онлайн для изоляции обмотки статора*， 2025-08-01 Обновление
• GB/T 36572 Руководство по обеспечению кибербезопасности надзора и управления электроэнергетическими системами
• GB/T 4798.2 Классификация условий окружающей среды. Классификация групп параметров окружающей среды и их серьезности. Часть 2. Транспортировка и погрузочно-разгрузочные работы.

DL/T 2729-2024 История

• 2024 DL/T 2729-2024 Технические требования к системе оперативного контроля и анализа частичного разряда изоляции статора гидрогенератора
