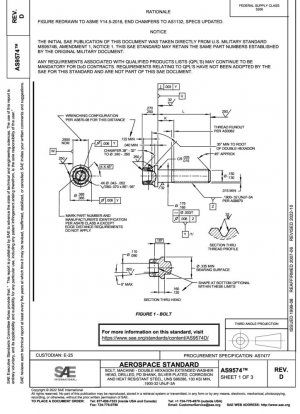

SAE AS9574D-2022
БОЛТ, МАШИННЫЙ — ГОЛОВКА С ДВУМЯ ШЕСТИГРАННОЙ УДЛИНЕННОЙ ШАЙБОЙ, ПРОВЕРЕННАЯ, ХВОСТОВИК PD, ПОСЕРЕБРЕННАЯ, КОРРОЗИОННАЯ И ЖАРОСТОЙКАЯ СТАЛЬ, UNS S66286, 130 KSI MIN, .1900-32 UNJF-3A

Стандартный №

SAE AS9574D-2022

Дата публикации

2022

Разместил

Society of Automotive Engineers (SAE)

Последняя версия

SAE AS9574D-2022

сфера применения

Основные технические требования стандарта AS9574D

Настоящий стандарт определяет требования к производству авиационных болтов с удлиненной шестигранной головкой и шайбой. Основные характеристики включают в себя:

• Спецификация материала: Коррозионно-стойкая и жаропрочная сталь UNS S66286, соответствующая требованиям к составу AMS5731
• Механические свойства: Минимальная прочность на разрыв 130 кфунтов на кв. дюйм (896 МПа)
• Обработка поверхности: Покрытие серебром AMS2411, толщина 0,0002–0,0006 дюйма
• Система резьбы: Высокоточная авиационная резьба .1900-32 UNJF-3A

---

Анализ критических размеров и допусков

Параметр	Стандартное значение	Диапазон допусков	Метод испытания
Высота головки (К)	0,072–1,370 дюйма	±0,010 дюйма	Оптический измерительный прибор
Длина резьбы (L)	0,302–3,885 дюйма	±0,020 дюйма	Проверка резьбы калибром
Толщина серебряного покрытия	0,0002 дюйма	+0,0004 дюйма	Рентгеновская флуоресценция

---

Техническая эволюция военных стандартов в SAE

Этот стандарт основан на военном стандарте США MS9574B. Основные улучшения включают в себя:

1. Отмена обязательного требования QPL (Список квалифицированной продукции)
2. Обновленные размеры в соответствии с ASME Y14.5-2018
3. Добавлены требования к флуоресцентному проникающему контролю (ASTM E1417)
4. Шероховатость поверхности четко определена как 125 мкдюймов Ra

Типичный случай применения: Соединительные болты кронштейна гондолы двигателя Boeing 787 используют эту спецификацию номер детали MS9574-35 и подтвердили 10 000 часов прочности в условиях высокой температуры 650 °F.

---

Ключевые моменты производства и контроля

• Процесс термообработки: Должны быть выполнены обработка на твердый раствор + старение, как указано в AMS5731
• Обнаружение дефектов: Перед нанесением покрытия необходимо выполнить флуоресцентный капиллярный контроль (уровень чувствительности 2)
• Контроль резьбы: Принято принятие резьбового калибра UNJF-3A в соответствии со стандартом AS8879
• Обработка кромок: Все неуказанные кромки должны иметь фаску 0,003–0,015 дюйма

---

Рекомендации по внедрению

1. Переход со старых на новые стандарты: Разрешается использовать старые стандартные детали, имеющиеся на складе. использоваться до полного израсходования (Примечание 10)

2. Примечания к покупке: номер версии «AS9574D REV.D», избегайте использования неназначенных номеров деталей

3. Альтернативное решение: детали из сплава на основе никеля можно рассматривать для использования в условиях высоких температур, но необходимо пересчитать жесткость соединения

SAE AS9574D-2022 Ссылочный документ

• ASME B46.1 Текстура поверхности (шероховатость поверхности, волнистость и слой) (- 2009 г.)
• ASME Y14.36M Символы текстуры поверхности — метрическая версия
• ASME Y14.5-2018 Сертификация специалистов по геометрическим размерам и допускам
• ASTM E1417  Стандартная практика проведения капиллярного контроля

SAE AS9574D-2022 История

• 2022 SAE AS9574D-2022 БОЛТ, МАШИННЫЙ — ГОЛОВКА С ДВУМЯ ШЕСТИГРАННОЙ УДЛИНЕННОЙ ШАЙБОЙ, ПРОВЕРЕННАЯ, ХВОСТОВИК PD, ПОСЕРЕБРЕННАЯ, КОРРОЗИОННАЯ И ЖАРОСТОЙКАЯ СТАЛЬ, UNS S66286, 130 KSI MIN, .1900-32 UNJF-3A
• 2017 SAE AS9574C-2017 БОЛТ@ МАШИНА — ГОЛОВКА С ДВУМЯ ШЕСТИУГОЛЬНИКОМ УДЛИНЕННАЯ ШАЙБА@ ПРОВЕРЛЕННАЯ@ ХВОСТОВИК PD@ ПОСЕРЕБРЕННАЯ@ КОРРОЗИОННАЯ И ЖАРОСТОЙКАЯ СТАЛЬ@ UNS S66286@ 130 KSI MIN@ .1900-32 UNJF-3A
• 2016 SAE AS9574B-2016 БОЛТ, МАШИННЫЙ — ГОЛОВКА С ДВУМЯ ШЕСТИГРАННОЙ УДЛИНЕННОЙ ШАЙБОЙ, ПРОВЕРЕННАЯ, ХВОСТОВИК PD, ПОСЕРЕБРЕННАЯ, КОРРОЗИОННАЯ И ЖАРОСТОЙКАЯ СТАЛЬ, UNS S66286, 130 KSI MIN, .1900-32 UNJF-3A
• 2007 SAE AS9574A-2007 БОЛТ, МАШИННЫЙ — ГОЛОВКА С ДВУМЯ ШЕСТИГРАННОЙ УДЛИНЕННОЙ ШАЙБОЙ, ПРОВЕРЕННАЯ, ХВОСТОВИК PD, ПОСЕРЕБРЕННАЯ, КОРРОЗИОННАЯ И ЖАРОСТОЙКАЯ СТАЛЬ, UNS S66286, 130 KSI MIN, .1900-32 UNJF-3A
• 2002 SAE AS9574A-2002 (R) БОЛТ, МАШИННЫЙ — ГОЛОВКА С ДВУМЯ ШЕСТИГРАННОЙ УДЛИНЕННОЙ ШАЙБОЙ, ПРОВЕРЛЕННАЯ, ХВОСТОВИК PD, ПОСЕРЕБРЕННАЯ, КОРРОЗИОННАЯ И ЖАРОСТОЙКАЯ СТАЛЬ, UNS S66286, 130 KSI MIN, .1900-32 UNJF-3A
• 1999 SAE AS9574-1999 Болт @ Двойной шестигранник @ Удлиненная шайба @ Просверленный @ Хвостовик PD @ Посеребренный @ .190-32 UNJF-3A
