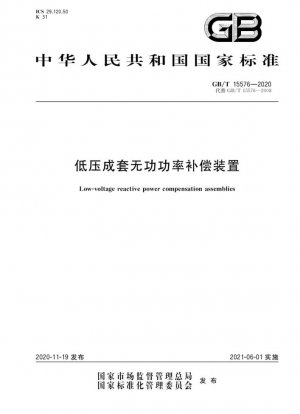

GB/T 15576-2020
Устройства компенсации низковольтной реактивной мощности (Англоязычная версия)

Стандартный №

GB/T 15576-2020

язык

Китайский, Доступно на английском

Дата публикации

2020

Разместил

General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China

Последняя версия

GB/T 15576-2020

заменять

GB/T 15576-2008

---

сфера применения

Развитие стандарта и основные изменения

Сравнительные размеры	Издание 2008 г.	Издание 2020 г.
Классификация конструкций	4 типа компенсационных устройств	Нововведено Встроенное компенсационное устройство, всего 5 типов
Испытание диэлектрика	Выдерживаемое напряжение промышленной частоты 50 Гц	Ослаблено до 45–65 Гц
Динамический отклик	Требования ко времени четко не определены	Полупроводниковый переключатель ≤1 с

---

Анализ основных технических требований

Устройство контроля гармоник

В статье 8.9 стандарта указано: Устройства с функциями фильтрации должны снижать содержание гармоник в системе более чем на 50%. Типичная схема конфигурации:

• Коэффициент реактивного сопротивления 7%: для 5-й гармоники
• Коэффициент реактивного сопротивления 14%: для 3-й гармоники
• При использовании динамической компенсации IGBT необходимо соблюдать THD <5%.

---

Предложения по реализации

1. Уличные устройства должны пройти испытания на воздействие окружающей среды при температуре от -25°C до 40°C.
2. Выдерживаемый ток короткого замыкания ≥15 кА для устройств мощностью более 150 квар.
3. Интеллектуальные компенсационные устройства должны соответствовать требованиям к дистанционному управлению GB/T 7251.8.

GB/T 15576-2020 Ссылочный документ

• GB/T 1094.6 Силовые трансформаторы. Часть 6: Реакторы
• GB/T 12747.1 Шунтирующие силовые конденсаторы самовосстанавливающегося типа для систем переменного тока с номинальным напряжением до 1000 В включительно. Часть 1. Общие сведения. Характеристики, испытания и номинальные характеристики. Требования безопасности. Руководство по установке и эксплуатации.
• GB/T 14549 Качество гармоник электроснабжения в сети общего пользования
• GB/T 15576 Устройства компенсации низковольтной реактивной мощности
• GB/T 16895.21 Низковольтные электроустановки. Часть 4–41. Защита безопасности. Защита от поражения электрическим током.*， 2020-12-14 Обновление
• GB/T 16935.1 Согласование изоляции оборудования низковольтных систем электроснабжения Часть 1. Принципы, требования и испытания*， 2023-09-07 Обновление
• GB/T 20138 Степень защиты корпусов электрооборудования от внешних механических воздействий (код ИК)*， 2023-08-06 Обновление
• GB/T 20641 Пустые корпуса для НКУ. Общие требования.
• GB/T 29312 Коммутационный компонент компенсации низковольтной реактивной мощности*， 2022-10-14 Обновление
• GB/T 3768 Акустика. Определение уровней звуковой мощности и уровней звуковой энергии источников шума с использованием звукового давления. Метод исследования с использованием огибающей измерительной поверхности над отражающей плоскостью.
• GB/T 4025 Основные принципы и принципы безопасности человеко-машинного интерфейса, маркировки и идентификации. Принципы кодирования индикаторов и исполнительных механизмов.
• GB/T 4208 Уровень защиты корпуса (код IP) «Поправка № 1» GB/T 4208-2017
• GB/T 5169.5 Испытание на пожароопасность электрических и электронных изделий. Часть 5. Испытательное пламя. Метод испытания игольчатым пламенем. Аппаратура, организация подтверждающих испытаний и руководство.
• GB/T 7251.1 Низковольтные комплектные распределительные устройства и устройства управления. Часть 1. Общие принципы*， 2023-08-06 Обновление
• GB/T 7251.8 Низковольтные распределительные устройства и устройства управления. Часть 8. Общие технические требования к интеллектуальным узлам.
• IEC 60085 Электрическая изоляция. Тепловая оценка и обозначение
• IEC 60445 Основные принципы и принципы безопасности человеко-машинного интерфейса, маркировки и идентификации. Идентификация клемм оборудования, концевых заделок и проводников.*， 2021-07-16 Обновление
• JB/T 9663 Контроллер автоматической компенсации реактивной мощности низкого напряжения

GB/T 15576-2020 История

• 2020 GB/T 15576-2020 Устройства компенсации низковольтной реактивной мощности
• 2008 GB/T 15576-2008 Устройства компенсации низковольтной реактивной мощности
• 1995 GB/T 15576-1995 Технические характеристики оборудования постоянной компенсации низковольтной реактивной мощности
