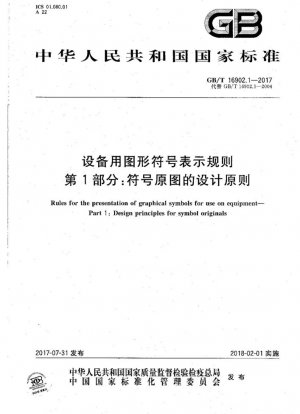

GB/T 16902.1-2017
Правила представления графических символов для использования на оборудовании. Часть 1. Принципы проектирования оригиналов символов. (Англоязычная версия)
- Стандартный №
- GB/T 16902.1-2017
- язык
- Китайский, Доступно на английском
- Дата публикации
- 2017
- Разместил
- General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China
- Последняя версия
- GB/T 16902.1-2017
- заменять
- GB/T 16902.1-2004
- сфера применения
-
Анализ основного содержания стандарта
Технические элементы Требования версии 2004 года Обновления до версии 2017 года Определение терминов Исходный символ Изменено на Исходное изображение символа Спецификация ширины линии Фиксировано на 2 мм Дополнительно 2 мм или 4 мм Отрицательно выражение Только крестообразная форма Добавить форму с одним слешем
Основные требования к оригинальному дизайну символа
Применение шаблона дизайна: Необходимо разработать в пределах квадратной сетки 75 мм. При выборе базовой ширины линии необходимо учитывать:
- Толщина линии 4 мм подходит для простых символов (например, значок выключателя питания)
- Толщина линии 2 мм используется для сложных символов (например, символ регулирования со стрелкой)
Анализ развития технологий
Этот стандарт пересматривался три раза:
- Впервые выпущен в 1986 году (GB 7093.3)
- Спецификации стрелок были добавлены в 2004 году
- Концепция и правила нумерации базовой ширины линии были добавлены в 2017 году
Предложения по реализации
Процесс проектирования должен включать следующие четыре этапа: Анализ требований → Поиск символов → Применение шаблона → Отрицательная обработка → Тестовая проверка:
Типичный случай: Особое внимание следует уделять символам медицинских устройств:
- Избегайте использования красного круга + косой черты (только для запрета в целях безопасности)
- Символы, указывающие направление, должны четко указывать требования к направлению в инструкциях
GB/T 16902.1-2017 Ссылочный документ
- GB/T 16902.2 Правила представления графических обозначений для использования на оборудовании. Часть 2: Форма и использование стрелок.
- GB/T 16902.3 Правила нанесения графических обозначений для использования на оборудовании. Часть 3. Рекомендации по нанесению графических обозначений.
- GB/T 20002.2 Разработка специальных аспектов стандартов. Часть 2: Потребности пожилых людей и людей с ограниченными возможностями
- ISO 7000 Графические символы для использования на оборудовании. Указатель и краткий обзор*， 2019-07-12 Обновление
GB/T 16902.1-2017 История
- 2017 GB/T 16902.1-2017 Правила представления графических символов для использования на оборудовании. Часть 1. Принципы проектирования оригиналов символов.
- 2004 GB/T 16902.1-2004 Правила представления графических символов-Графические символы для использования на оборудовании-Часть 1:Оригиналы символов
- 1997 GB/T 16902.1-1997 Правила представления графических символов. Графические символы для использования на оборудовании. Часть 1. Создание графических символов.
- 0000 GB/T 7093.3-1986
