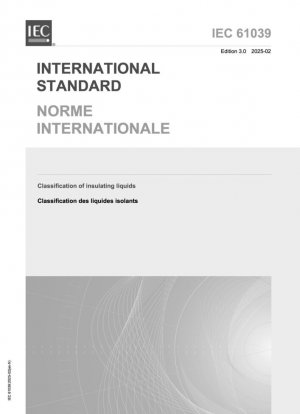

IEC 61039:2025
Классификация изоляционных жидкостей
- Стандартный №
- IEC 61039:2025
- Дата публикации
- 2025
- Разместил
- International Electrotechnical Commission (IEC)
- Последняя версия
- IEC 61039:2025
- сфера применения
-
Предыстория и технологическое развитие стандарта IEC 61039:2025
Международная электротехническая комиссия (МЭК) опубликовала третье издание стандарта классификации изоляционных жидкостей в феврале 2025 года, заменив второе издание 2008 года. Эта редакция основана на работе IEC/TC 10 (Технический комитет по электротехническим жидкостям) с документами для голосования под номерами 10/1249/FDIS и 10/1258/RVD. Стандарт разработан на английском языке и соответствует требованиям Директив ISO/IEC.
Основным изменением в этой технической редакции является расширение области классификации изоляционных жидкостей с целью охвата, по возможности, всех типов веществ, используемых или потенциально используемых в электрических компонентах. Новый стандарт впервые систематически охватывает различные изоляционные среды, включая минеральные масла, синтетические ароматические углеводороды, органические синтетические эфиры, натуральные эфиры и модифицированные смешанные эфиры, что отражает недавнюю тенденцию к экологически безопасным технологиям изоляционных жидкостей. Настоящий стандарт распространяется на семейство N (изоляционные жидкости) категории L (смазочные материалы, промышленные масла и сопутствующие продукты) стандартов ISO 8681 и ISO 6743-99, включая нефтепродукты, синтетические химикаты, а также синтетические и натуральные эфиры. Важное примечание: Настоящий стандарт распространяется только на неиспользованные жидкости; для обеспечения соответствия требованиям эксплуатационных жидкостей могут потребоваться дополнительные испытания.
Нормативные ссылки включают:
Номер стандарта Название стандарта Параметры испытаний IEC 60296 Жидкости для электротехники. Минеральные изоляционные масла для электрооборудования Основные свойства ISO 2592 Нефть и родственные продукты. Определение температуры вспышки и температуры воспламенения Огнестойкость ASTM D240 Определение теплотворной способности жидких углеводородных топлив с использованием калориметрической бомбы Тепловые свойства OECD 301 Руководство по химическим испытаниям — Готовность к биоразложению Экологические характеристики Подробное объяснение системы классификации изоляционных жидкостей
Система классификации категорий
Изоляционные жидкости используют четырёхуровневую буквенную систему кодирования:
Положение буквы Значение Описание значения Первая цифра Семейство изоляционных жидкостей Закреплено за N (электроизоляция) Вторая цифра Основное применение Разделы C-Конденсаторы, T-Трансформаторы и распределительные устройства, S-Низкотемпературные распределительные устройства, Y-Кабель Третья цифра Антиоксидантные добавки U-Без добавок, I-С добавками (включая категорию T по IEC 60296) Четвертая цифра Характеристики температуры вспышки O-Температура вспышки <300℃, K-Температура вспышки ≥300℃, L-Температура вспышки не поддается измерению Анализ семизначного идентификационного кода
Идентификационный код содержит более подробные технические параметры:
Цифра позиция Тип параметра Значение Цифры 1–3 Номер стандарта МЭК Последние три цифры, 000, если стандарта нет Четвертая цифра Подклассификация МЭК 0 — нет подклассификации, см. IEC 60867 и IEC 63012 5-я цифра Низкая теплотворная способность 1 — ≥42 МДж/кг, 2 — 32 — 42 МДж/кг, 3 — ＜32 МДж/кг 6-я цифра Минимальный холодный пуск температура 0-Неизвестно, 1-≥0℃, 2-(-10)-0℃, 3-(-30)-(-10)℃, 4-(-40)-(-30)℃ 7-я цифра Биодеградируемость 0-Неразлагаемая, 1-Изначально разлагаемая, 2-Легко разлагаемая Анализ типичных примеров классификации изоляционных жидкостей
Стандарт содержит 12 типичных примеров, охватывающих основные типы изоляционных жидкостей:
Пример Код классификации Тип жидкости Ключевые технические характеристики Пример 1 L-NTUO-2960121 Минеральное изоляционное масло Температура вспышки 200 ℃, теплотворная способность 43 МДж/кг, без присадок, LCSET=-7 ℃ Пример 5 L-NYUO-8671101 Алкилбензол Для кабелей, без присадок, температура вспышки <300 ℃ Пример 9 L-NTIK-0990102 Синтетический эфир Температура вспышки >300 ℃, теплотворная способность >42 МДж/кг, Легко разлагается Пример 11 L-NTIK-7700202 Натуральный эфир Температура вспышки >300 ℃, Теплотворная способность <42 МДж/кг, Легко разлагается Минеральное изоляционное масло по-прежнему является наиболее часто используемой изоляционной средой, но экологически чистые синтетический эфир и натуральный эфир широко используются в новой области энергетики из-за их биоразлагаемости и высокой температуры вспышки.
Требования безопасности и охраны окружающей среды
Предупреждения о здоровье и безопасности
Стандарт подчеркивает необходимость соблюдения мер личной гигиены при работе с изоляционными жидкостями:
- Прямой контакт с глазами может вызвать легкое раздражение, которое требует промывания большим количеством воды и обращения за медицинской помощью
- Определенные процессы испытаний могут создавать опасные ситуации, поэтому необходимо ознакомиться с соответствующими стандартными руководствами
Требования к охране окружающей среды
Все изоляционные жидкости, плавающие на поверхности воды, представляют опасность для воды и снижают проницаемость кислорода:
- Никакая жидкость, независимо от ее классификации, не может быть сброшена в окружающую среду произвольно
- Обращение с жидкостями должно соответствовать экологическим нормам, и должны быть приняты все меры предосторожности для предотвращения утечки
- Утилизация использованных контейнеров для образцов также регулируется экологическими нормами
Рекомендации по внедрению и применению стандарта руководство
Предприятия по производству оборудования
Рекомендуется выбирать соответствующую категорию изоляционной жидкости в соответствии со средой применения на этапе проектирования изделия:
- Выбирайте низкотемпературные жидкости с классом LCSET 3 или 4 в высокогорных холодных районах
- Выбирайте жидкости класса K с температурой вспышки ≥ 300 °C в местах с высокими требованиями к противопожарной защите
- Предпочтительно выбирайте легкоразлагаемые жидкости с биоразлагаемостью 2 в экологически чувствительных районах
Подразделения по эксплуатации и техническому обслуживанию
При покупке и замене жидкостей обратите внимание на следующее:
- Убедитесь, что код классификации жидкости соответствует требованиям конструкции оборудования
- Жидкости, находящиеся в эксплуатации, необходимо регулярно проверять, чтобы гарантировать, что эксплуатационные характеристики соответствуют требованиям классификации
- Перед смешиванием различных типов необходимо провести испытания на совместимость жидкости
Испытательные и сертификационные агентства
Должны создать полную систему испытаний, уделяя особое внимание:
- Испытания на температуру вспышки строго в соответствии с выполнением ISO 2592
- При испытании на биоразлагаемость обратите внимание на потенциальные различия в результатах различных методов OECD 301
- Для определения LCSET обратитесь к методическому руководству, предоставленному IEC 60296
Тенденции развития технологий и стандартные перспективы
С достижением целей углеродной нейтральности технология изоляционных жидкостей развивается в следующих направлениях:
- Защита окружающей среды: Доля биоразлагаемых жидкостей, таких как натуральные и синтетические эфиры, продолжает расти
- Высокие эксплуатационные характеристики: Разработка композитных изоляционных жидкостей с высокой температурой вспышки, низкой температурой замерзания и высокими термическими стабильность
- Стандартизация: Система классификации постоянно совершенствуется, чтобы охватить новые синтетические изоляционные среды
Ожидается, что будущие пересмотры стандарта еще больше расширят область классификации, добавят спецификации классификации для новых изоляционных сред, таких как наножидкости и ионные жидкости, а также укрепят руководство по оценке состояния жидкости во время эксплуатации.
IEC 61039:2025 Ссылочный документ
- ASTM D240 Стандартный метод определения теплоты сгорания жидкого углеводородного топлива с помощью бомбового калориметра
- IEC 60296 Жидкости для электротехнического применения – Минеральные изоляционные масла для электрооборудования.
- ISO 2592 Определение температуры вспышки и воспламенения — метод открытого тигля Кливленда.
- ISO 8681 Нефтепродукты и смазочные материалы; Метод классификации; Определение классов
IEC 61039:2025 История
- 0000 IEC 61039:2025 CMV
- 2008 IEC 61039:2008 Классификация изоляционных жидкостей
- 1990 IEC 61039:1990 Общая классификация изоляционных жидкостей
