SAE AS9292C-2021

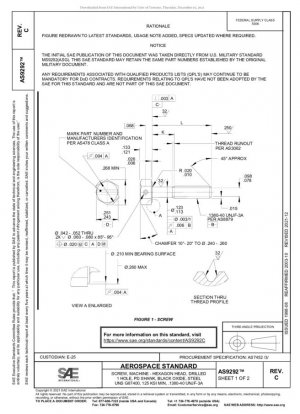

ВИНТ, СТАНОЧНЫЙ - ШЕСТИГРАННАЯ ГОЛОВКА, С ПРОВЕРЛЕННЫМ 1 ОТВЕРСТИЕМ, ХВОСТОВИК PD, ЧЕРНЫЙ ОКИСЛ, СТАЛЬ UNS G87400, 125 KSI MIN, .1380-40 UNJF-3A

Стандартный №

SAE AS9292C-2021

Дата публикации

2021

Разместил

Society of Automotive Engineers (SAE)

Последняя версия

SAE AS9292C-2021

сфера применения

Анализ основных параметров стандарта

Характеристики	Требования AS9292C	Отличия от военного стандарта MS9292
Спецификация резьбы	.1380-40 UNJF-3A	Унаследованный военный стандарт
Прочность материала	125 KSI MIN	Новая сертификация AMS6322
Обработка поверхности	AMS2485 Черная оксидная пленка	Отменены обязательные требования QPL

---

Развитие ключевых технологий

Основные обновления в издании 2021 года: Геометрические допуски изменены на стандарт ASME Y14.5M-1982, а магнитопорошковый контроль выполняется в соответствии со стандартом ASTM E1444. По сравнению с версией 2003 года добавлены следующие новые положения:

• Единое требование к шероховатости поверхности 125 мкдюйм Ra
• Четкие спецификации для процесса высадки головки блока цилиндров
• Запретительный пункт для неназначенных номеров деталей

---

Ключевые моменты контроля материалов и процесса

Сталь UNS G87400 должна соответствовать следующим требованиям:

1. Содержание углерода 0,36–0,44%
2. Содержание молибдена 0,20–0,30%
3. Твердость HRC 39–44

Типичный случай применения: двигатель Boeing 737NG серии Система крепления капота, которая должна пройти 3000-часовое испытание в соляном тумане.

---

Рекомендации по внедрению

Соображения при покупке:

Совместимость инвентаря	Разрешить использование деталей инвентаря старой версии
Фокус проверки	Уделите внимание вертикальности сквозных отверстий Ø.042-.052
Меры по предотвращению смешивания	Строго различайте опорные поверхности моделей от -02 до -11

SAE AS9292C-2021 История

• 2021 SAE AS9292C-2021 ВИНТ, СТАНОЧНЫЙ - ШЕСТИГРАННАЯ ГОЛОВКА, С ПРОВЕРЛЕННЫМ 1 ОТВЕРСТИЕМ, ХВОСТОВИК PD, ЧЕРНЫЙ ОКИСЛ, СТАЛЬ UNS G87400, 125 KSI MIN, .1380-40 UNJF-3A
• 2015 SAE AS9292B-2015 ВИНТ@ МАШИНА – ШЕСТИГРАННАЯ ГОЛОВКА@ ПРОВЕРЛЕННАЯ 1 ОТВЕРСТИЕ@ ХВОСТОВИК PD@ ЧЕРНЫЙ ОКИС@ СТАЛЬ UNS G87400@ 125 KSI МИН@ .1380 - 40 UNJF - 3A
• 2006 SAE AS9292A-2006 (R) ВИНТ, СТАНОЧНЫЙ - ШЕСТИГРАННАЯ ГОЛОВКА, С ПРОВЕРЛЕННЫМИ 1 ОТВЕРСТИЯМИ, ХВОСТОВИК PD, ЧЕРНЫЙ ОКИС, СТАЛЬ UNS G87400, 125 KSI MIN, .1380-40 UNJF-3A FSC 5305
• 2003 SAE AS9292-2003 ВИНТ СТАНОЧНЫЙ - СТАЛЬ AMS 6322, ЧЕРНЫЙ ОКИСЛ, СВЕРЛЕННЫЙ, 1 ОТВЕРСТИЕ, ШЕСТИГРАННАЯ ГОЛОВКА, .138-40 UNJF-3A
• 1998 SAE AS9292-1998 Винт@ Станок - Сталь AMS 6322@ Черный оксид@ Просверленный@ 1 отверстие@ Шестигранная головка@ .138-40 UNJF-3A
