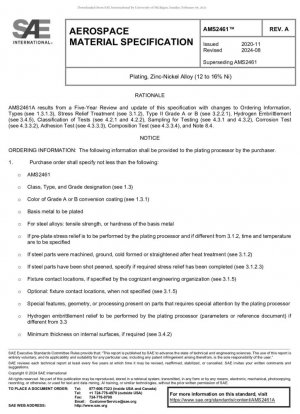

SAE AMS2461A-2024
Покрытие: цинк-никелевый сплав (от 12 до 16 % Ni)

Стандартный №

SAE AMS2461A-2024

Дата публикации

2024

Разместил

Society of Automotive Engineers (SAE)

состояние

быть заменен

быть заменен

SAE AMS2461B-2025

Последняя версия

SAE AMS2461B-2025

сфера применения

Анализ основных технических требований стандарта

Технические параметры	Требования AMS2461A	Сравнение с AMS2417
Содержание никеля	12-16% (по весу)	6-20%
Тип покрытия	Тип I (покрытие без покрытия), Тип II (хроматирование), Тип III (фосфатирование)	Неклассифицировано
Испытание в соляном тумане	Тип II: отсутствие белой ржавчины через 96 часов; Тип I/II/III: отсутствие красной ржавчины через 500 часов	Неуточненная классификация

---

Ключевые точки контроля процесса

1. Предварительная обработка подложки

Стальные детали с твёрдостью 36 HRC или выше должны пройти снятие напряжений при 275-375°F в течение 4-10 часов после обработки и холодной штамповки. Для контроля температуры печи используйте приборы AMS2750 класса 5.

2. Контроль процесса гальванизации

• Блескообразователь запрещен для стальных деталей ≥36HRC
• Алюминиевые сплавы должны сначала пройти цинкование по ASTM B253
• Покрытия типа II должны использовать трехвалентное хромовое конверсионное покрытие (марка A содержит кобальт, марка B не содержит кобальта)

---

Система защиты от водородной хрупкости

Типичный план контроля:

1. Сушка для удаления водорода в соответствии с AMS2759/9
2. Крепежи должны пройти 72-часовое испытание на непрерывную нагрузку (85% от предела прочности на разрыв)
3. Проверено с помощью ASTM F5191a.1 образцы с надрезом

---

Система проверки качества

Тип испытания	Требования к частоте	Стандарт отбора проб
Испытание толщины	Каждая партия	Отбор проб согласно таблице 1
Анализ состава	Ежеквартально	2 образца
Испытание в соляном тумане	Тип II ежемесячно, типы I/II/III ежегодно	Образцы мягкой стали

---

Рекомендации по внедрению

Основные пункты спецификаций закупки:

• Необходимо указать твердость и прочность на разрыв основного металла.
• Укажите требования к цвету для покрытия типа II (по умолчанию допускаются смешанные цвета: синий, фиолетовый и зеленый)
• Укажите требования к толщине для внутренней резьбы

Управление изменениями процесса:

Любые изменения состава раствора для нанесения покрытия, процесса предварительной обработки или параметров последующей обработки должны быть повторно испытаны на этапе подготовки к производству и одобрены проектной организацией.

SAE AMS2461A-2024 Ссылочный документ

• AS 2390 Текстиль - Шерстяные одеяла для больниц и аналогичных учреждений.
• ASTM B117 Стандартная практика эксплуатации аппарата солевого тумана (тумана)
• ASTM B253 Стандартное руководство по подготовке алюминиевых сплавов к гальванике
• ASTM B374 Стандартная терминология, относящаяся к гальванике
• ASTM B487 Стандартный метод испытаний для измерения толщины металлических и оксидных покрытий путем микроскопического исследования поперечного сечения
• ASTM B499 Стандартный метод испытаний для измерения толщины покрытий магнитным методом: немагнитные покрытия на магнитной основе металлов
• ASTM B504 Стандартный метод испытаний для измерения толщины металлических покрытий кулонометрическим методом
• ASTM B567 Стандартный метод испытаний для измерения толщины покрытия методом обратного бета-рассеяния*， 2025-10-22 Обновление
• ASTM B568 Стандартный метод измерения толщины покрытия методом рентгеновской спектрометрии
• ASTM B571  Стандартная практика качественного испытания на адгезию металлических покрытий
• ASTM E1417  Стандартная практика проведения капиллярного контроля
• ASTM E1444 Стандартная практика магнитопорошкового исследования
• ASTM E376 Стандартная практика измерения толщины покрытия методами магнитного поля или вихретокового (электромагнитного) испытания
• ASTM F519 Стандартный метод испытаний для оценки механического водородного охрупчивания процессов нанесения покрытия и условий эксплуатации
• NASM 1312 Метод испытания на разрыв крепежа под действием напряжения

SAE AMS2461A-2024 История

• 2025 SAE AMS2461B-2025 Покрытие, цинк-никелевый сплав (12–16% Ni)
• 2024 SAE AMS2461A-2024 Покрытие: цинк-никелевый сплав (от 12 до 16 % Ni)
• 2020 SAE AMS2461-2020 Покрытие: цинк-никелевый сплав (от 12 до 16 % Ni)

Специальные темы по стандартам и нормам

стандарты и спецификации
