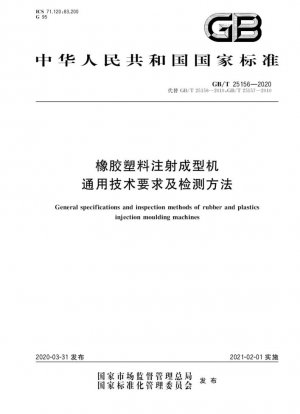

GB/T 25156-2020
Общие технические характеристики и методы контроля машин для литья резины и пластмасс под давлением (Англоязычная версия)
- Стандартный №
- GB/T 25156-2020
- язык
- Китайский, Доступно на английском
- Дата публикации
- 2020
- Разместил
- General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China
- Последняя версия
- GB/T 25156-2020
- заменять
- GB/T 25156-2010 GB/T 25157-2010
- сфера применения
-
Основные изменения в пересмотре стандарта
Технические показатели Требования версии 2010 года Требования версии 2020 года Диапазон изменений Параллельность шаблона Грубая градуировка 7 градаций в зависимости от силы зажима Требование точности +42% Степень эксцентриситета стяжной тяги Не указано точно ≤4% Новые показатели Точность позиционирования открытия формы Не требуется ≤2-6 мм Новые показатели
Интерпретация ключевых технических показателей
1. Точность системы перемещения
Стандарт 5.1.4 предусматривает, что параллельность шаблона должна соответствовать следующим требованиям: ≤0,15 мм при усилии зажима ≤2500 кН, а для определения четырех диагональных точек используется трехкоординатная измерительная машина. Недавно добавленный тест точности позиционирования повторяемости открытия формы 6.1.5 требует 10 циклических испытаний, а формула расчета следующая:
2. Система контроля шума
Вновь добавленные требования 5.1.9 к уровню шума делятся на 4 уровня в зависимости от силы зажима (≤79–82 дБ). Во время тестирования требуется следующее:
- Использовать шумомер GB/T3785.1-2010 класса 2
- Схема из 6 точек измерения (см. рисунок 2/3)
- Правила коррекции фонового шума (таблица 9)
Рекомендации по внедрению
Регулирование температуры нагревательной плиты резиновой машины
В ответ на требование к однородности температуры в 5.3.3 рекомендуется:
- Использовать зонное ПИД-регулирование для электрической нагревательной плиты
- Добавить балансировочный клапан в паропровод
- Регулярно калибровать термопару (6.3.4)
Конфигурация испытательного оборудования
Элементы испытаний Рекомендуемое оборудование Требования к точности Коаксиальность Лазерный выравнивающий прибор ±0,01 мм Обнаружение деформации Беспроводной тензодатчик 0,1 мкε
GB/T 25156-2020 Ссылочный документ
- GB 22530 Требования безопасности к литьевым машинам для резины и пластмасс.
- GB/T 13306 Тарелки
- GB/T 13384 Общие технические условия на упаковку механических и электротехнических изделий
- GB/T 191 Упаковка и хранение графические символы маркировка*， 2025-08-29 Обновление
- GB/T 321-2005 Предпочтительные номера — Серии предпочтительных номеров.
- GB/T 36587 Машины для производства резины и пластмасс. Терминология.
- GB/T 3682.1 Пластмассы. Определение массового расхода расплава (MFR) и объемного расхода расплава (MVR) термопластов. Часть 1: Стандартный метод.
- GB/T 3785.1-2010 Электроакустика-Шумомеры- Часть 1:Технические характеристики
- GB/T 6388 Знак отгрузки транспортной упаковки
- HG/T 3120 Общие технологические требования к внешнему виду резинотехнического оборудования.
- HG/T 3228-2001 Общие технические условия на покраску машин по производству резины и пластмасс
GB/T 25156-2020 История
- 2020 GB/T 25156-2020 Общие технические характеристики и методы контроля машин для литья резины и пластмасс под давлением
- 2010 GB/T 25156-2010 Общие характеристики термопластавтоматов для резины и пластмасс.
GB/T 25156-2020 Общие технические характеристики и методы контроля машин для литья резины и пластмасс под давлением было изменено на GB/T 25157-2010 Методы контроля термопластавтоматов для резины и пластмасс..
