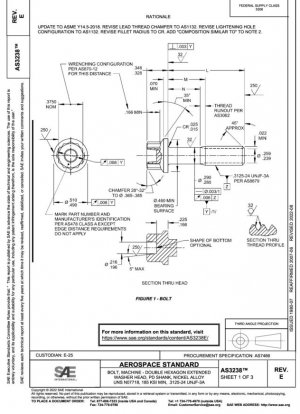

SAE AS3238E-2022
БОЛТ, МАШИННЫЙ — ГОЛОВКА С ДВУМЯ ШЕСТИГРАННОЙ ШАЙБОЙ, ХВОСТОВИК PD, НИКЕЛЕВЫЙ СПЛАВ UNS N07718, 185 KSI MIN, .3125-24 UNJF-3A
- Стандартный №
- SAE AS3238E-2022
- Дата публикации
- 2022
- Разместил
- Society of Automotive Engineers (SAE)
- Последняя версия
- SAE AS3238E-2022
- сфера применения
-
Основные технические требования стандарта AS3238E
Настоящий стандарт определяет требования к изготовлению болтов с удлинённой головкой и шестигранной головкой для авиационного применения. Они изготовлены из никелевого сплава UNS N07718, соответствуют минимальной прочности на разрыв 185 кДж/дюйм и имеют размер резьбы .3125-24 UNJF-3A. В пересмотренном издании 2022 года в основном обновлены:
Измененные пункты Требования старой версии Требования новой версии Фаска ходовой части резьбы ASME Y14.5 Стандарт AS1132 Конфигурация отверстия для снижения веса Нет специальных положений Спецификация AS1132 Переходное галтель Не определено Уровень CR
Точки контроля материала и процесса
Материал должен соответствуют стандарту AMS5662, а химический состав эквивалентен UNS N07718. Ключевые процессы включают в себя:
- Предварительная металлизация флуоресцентным проникающим веществом: ASTM E1417 Тип 1 Уровень чувствительности 2
- Шероховатость поверхности: по умолчанию 125 мкдюйм Ra (ASME B46.1)
- Обработка кромок: фаска 0,003–0,015 дюйма
Типичные сценарии применения
Этот тип болта часто используется для крепления в высокотемпературных зонах авиационных двигателей, таких как:
- Фланцевое соединение камеры сгорания
- Установка корпуса турбины
- Крепление высокотемпературного трубопровода
Анализ параметров размеров
Стандарт охватывает 57 спецификаций с 04 до 60, с диапазоном длины 0,49-6,01 дюйма. Возьмем AS3238-20 в качестве примера:
Параметр Значение Длина L 1,490-1,510 дюйма Ширина зацепления резьбы N 0,482 дюйма МИН. Толщина головки M 0,625 дюйма МАКС. Вес за единицу 3,81 фунта/100 штук
Предложения по реализации
1. При покупке необходимо четко указать полный номер детали AS3238-XX.
2. Старые детали, имеющиеся на складе, можно использовать до тех пор, пока они не будут исчерпаны.
3. Использование неназначенных номеров деталей запрещено.
4. При проверке следует обратить особое внимание на следующее:
- Угол подъема резьбы соответствует AS1132
- Допуск положения отверстия для облегчения составляет ±0,005"
SAE AS3238E-2022 Ссылочный документ
- ASME B46.1 Текстура поверхности (шероховатость поверхности, волнистость и слой) (- 2009 г.)
- ASME Y14.36M Символы текстуры поверхности — метрическая версия
- ASME Y14.5-2018 Сертификация специалистов по геометрическим размерам и допускам
- ASTM E1417 Стандартная практика проведения капиллярного контроля
SAE AS3238E-2022 История
- 2022 SAE AS3238E-2022 БОЛТ, МАШИННЫЙ — ГОЛОВКА С ДВУМЯ ШЕСТИГРАННОЙ ШАЙБОЙ, ХВОСТОВИК PD, НИКЕЛЕВЫЙ СПЛАВ UNS N07718, 185 KSI MIN, .3125-24 UNJF-3A
- 2017 SAE AS3238D-2017 БОЛТ@ МАШИНА — ГОЛОВКА С ДВУМЯ ШЕСТИУГОЛЬНИКОМ УДЛИНЕННАЯ ШАЙБА@ ХВОСТОВИК PD@ НИКЕЛЕВЫЙ СПЛАВ UNS N07718@ 185 KSI MIN@ .3125-24 UNJF-3A
- 2011 SAE AS3238C-2011 Болт, удлинённая головка с шайбой с двойным шестигранником, хвостовик PD, никелевый сплав, UNS N07718, мин. 185 тыс. фунтов на квадратный дюйм, .3125-24 UNJF-3A
- 2007 SAE AS3238B-2007 БОЛТ, МАШИННЫЙ — УДЛИНЕННАЯ ГОЛОВКА С ДВУМЯ ШЕСТИГРАННОЙ ШАЙБОЙ, ХВОСТОВИК PD, CRES, UNS N07718, 185 KSI MIN, .3125-24 UNJF-3A
- 2002 SAE AS3238B-2002 (R) БОЛТ МАШИННЫЙ — УДЛИНЕННАЯ ГОЛОВКА С ДВУМЯ ШЕСТИГРАННОЙ ШАЙБОЙ, ХВОСТОВИК PD, CRES, UNS N07718, 185 KSI MIN, .3125-24 UNJF-3A
- 1998 SAE AS3238A-1998 Болт@ Удлиненная машинная головка с двойной шестигранной шайбой@ Хвостовик PD@ AMS 5662@ .3125-24 UNJF-3A
- 1980 SAE AS3238-1980 Болт @ Удлиненная машинная головка с двойной шестигранной шайбой @ Хвостовик Pd @ AMS 5662 @ .3125-24 UNJF-3A
