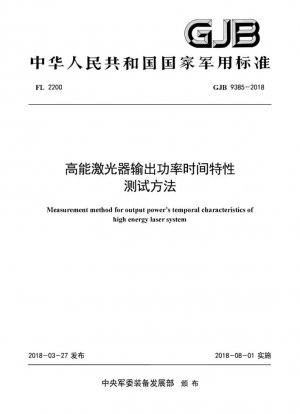

GJB 9385-2018
Метод испытания временных характеристик выходной мощности лазера высокой энергии (Англоязычная версия)

Стандартный №

GJB 9385-2018

язык

Китайский, Доступно на английском

Дата публикации

2018

Разместил

Military Standard of the People's Republic of China-General Armament Department

Последняя версия

GJB 9385-2018

сфера применения

Техническое обоснование стандарта

Настоящий стандарт, выпущенный Отделом разработки оборудования Центрального военного совета в 2018 году, регламентирует требования к испытаниям мощностно-временных характеристик высокоэнергетических лазеров (средняя мощность ≥10 кВт) в ходе демонстрации, разработки и сертификации оружейного оборудования. Этот стандарт восполняет пробел в исследованиях моей страны, посвященных временным характеристикам непрерывных высокоэнергетических лазеров второго уровня.

---

Основные параметры теста

Типичная испытательная система включает в себя:

1. Тестируемый лазер : необходимо поддерживать нормальное рабочее состояние
2. Онлайн-блок отбора проб : необходимо откалибровать коэффициент затухания, порог повреждения ≥ мощности лазера
3. Оборудование для испытания мощности: Частота дискретизации ≥1 кГц, динамический диапазон, охватывающий мощность лазера
4. Оборудование для мониторинга окружающей среды: Точность термометра/гигрометра ±1%, диапазон анемометра 0-30 м/с

Пример: При испытании 20kW laser, отражающее зеркало для отбора проб с коэффициентом затухания 10⁴ использовалось совместно с измерителем мощности со временем отклика 0,1–100 мс. Нестабильность измеренной мощности составила ≤5%.

---

Ключевые технические требования

1. Контроль неопределенности

Стандарт предусматривает использование метода оценки GJB 3756, который требует:

• Расширенная неопределенность измерения мощности ≤3% (k=2)
• Неопределенность длительности светового излучения ≤1 мкс
• Погрешность измерения параметров окружающей среды: температура ±0,5℃, влажность ±2%RH

2. Безопасность

Необходимо строго соблюдать требования GJB 6899:

• В зоне тестирования должны быть установлены предупреждающие знаки о лазерном излучении
• Операторы должны носить защитные очки (OD≥7)
• Оптический путь должен быть герметизирован для предотвращения попадания рассеянного света

---

Предложения по реализации

1. Выбор оборудования

Предпочтительные варианты:

• Ослабляющее зеркало: порог повреждения > 2 раз больше измеренной плотности мощности лазера
• Измеритель мощности: частота дискретизации ≥10 кГц, например, термобатарейный детектор
• Карта сбора данных: разрешение 16 бит, функция синхронного запуска

2. Оптимизация теста

1. Время получения фонового сигнала ≥10 с
2. Параметры окружающей среды регистрируются каждые 5 минут
3. Кривая Pt должна быть отмечена указанной линией порога мощности

3. Устранение неполадок

Параметр	Определение	Формула расчета	Источник неопределенности
Кривая Pt	Кривая изменения мощности с течением времени	Pi=w(Ri-R0)	Коэффициент затухания, зарегистрированное значение мощности, уровень шума
Длительность излучения света	Длительность превышения заданной мощности	τ=(tN-t1)+(N-1)/f

Проблема	Возможная причина	Решение
Заусенцы на кривой мощности	Электромагнитные помехи/плохое заземление	Установите экранирующий кожух и проверьте провод заземления
Повреждено рассеивающее зеркало	Плотность мощности превышает предел	Переключитесь на отражательную выборку или увеличьте световое пятно

GJB 9385-2018 Ссылочный документ

• GJB 3756 Выражение и оценка неопределенности измерений

GJB 9385-2018 История

• 2018 GJB 9385-2018 Метод испытания временных характеристик выходной мощности лазера высокой энергии
