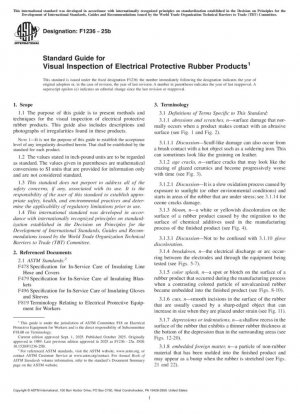

ASTM F1236-25b Стандартный руководство по визуальному осмотру электрических резиновых изделий защиты - Стандарты и спецификации PDF

ASTM F1236-25b
Стандартный руководство по визуальному осмотру электрических резиновых изделий защиты

Стандартный №
ASTM F1236-25b
Дата публикации
2025
Разместил
American Society for Testing and Materials (ASTM)
Последняя версия
ASTM F1236-25b

сфера применения

Обзор стандарта и техническая база

ASTM F1236-25b, «Руководство по визуальному осмотру резиновых изделий для электрозащиты», — это профессиональный стандарт, опубликованный Американским обществом по испытаниям и материалам (ASTM) и находящийся под юрисдикцией Комитета F18 по электрозащитному оборудованию. Первоначально разработанный в 1989 году, текущий вариант представляет собой пересмотренную версию, утвержденную в сентябре 2025 года, и служит важной технической основой для испытаний защитного оборудования в электроэнергетике.

Техническое развитие этого стандарта отражает углубляющееся развитие концепций обеспечения безопасности электроснабжения. От первоначальных базовых требований к испытаниям до текущей систематической системы классификации дефектов стандарт постоянно совершенствует методы испытаний для основных средств защиты, таких как резиновые изоляционные перчатки, изоляционные одеяла и изоляционные трубы, обеспечивая надежные гарантии безопасности для работников энергетики.

Ключевые моменты классификации и идентификации дефектов

Глава 3 стандарта систематически определяет 24 распространенных типа дефектов электрозащитных резиновых изделий, устанавливая полную систему идентификации дефектов:

Категория дефекта Основные характеристики Причины Уровень риска
Повреждение поверхности Истирания, царапины, порезы Контакт с шероховатыми поверхностями или царапинами от острых предметов Риск от среднего до высокого
Старение и деградация Трещины от возраста, озоновые трещины Окисление, ультрафиолетовое излучение, озоновая среда Высокий риск
Производственные дефекты поседение, цветные брызги, следы формы Проблемы процесса, отклонения от формы Риск от низкого до среднего
Физические повреждения прокол, разрывы, попадание посторонних предметов Прокол под действием внешней силы, разрыв, попадание посторонних предметов Чрезвычайно высокий Риск
Химическая коррозия Твердые пятна, мягкие пятна, трекинг Термические повреждения, химические растворители, утечка тока Высокий риск

Среди них озоновое растрескивание (озоновые трещины и пробои являются одними из наиболее опасных дефектов, значительно снижая изоляционные характеристики резиновых изделий и требуя немедленного прекращения их использования.

Методы контроля и технические характеристики

Метод контроля прокаткой

Для различных типов резиновых изоляционных изделий стандарт определяет дифференцированные методы контроля прокаткой:

Осмотр в перчатках и рукавах: Осторожно прокатайте внутреннюю и внешнюю поверхности изделия обеими руками, прикладывая соответствующее усилие, чтобы выявить такие дефекты, как Трещины. Особое внимание следует уделять межпальцевым промежуткам и суставам больших пальцев, так как эти области подвергаются большей нагрузке во время работы и подвержены усталостным повреждениям.

Проверка изоляционного покрытия: Проводится на чистой ровной поверхности, начиная с одного угла и плотно прокатывая по направлению к противоположному, проверяя всю поверхность. После завершения измените направление и прокатайте снова, убедившись, что все области покрыты. Повторите ту же операцию в обратном порядке.

Проверка изолированного трубопровода: Используя специальную технику сгибания и разгибания, внутренняя поверхность трубопровода полностью обнажается благодаря скоординированным действиям двумя руками, что облегчает проверку дефектов по всей длине.

Метод испытания на раздувание

Испытание надуванием в основном используется для обнаружения микроотверстий и микроперфораций в резиновых изоляционных перчатках:

Во время осмотра надувные перчатки следует располагать близко к ушам, а внутреннее давление воздуха следует увеличивать путем сжатия руками. Утечки следует Обнаруживается на слух и на ощупь. Механические надувные устройства могут повысить эффективность и точность контроля.

Требования к освещению

Стандарт однозначно требует, чтобы интенсивность освещения в зоне контроля была не менее 200 фут-кандел (2152,8 люкс), а также чтобы был предусмотрен отражатель с регулируемым углом наклона. Различные дефекты требуют разных углов освещения: для поверхностных дефектов подходит вертикальное освещение, а для дефектов вмятин — освещение под малым углом для создания эффекта тени.

Соответствие стандарту и технические требования

F1236-25b имеет техническую согласованность с несколькими стандартами ASTM, которые в совокупности образуют полную систему испытаний электрозащитного оборудования:

  • F478: Технические условия на использование и обслуживание изолированных кабелепроводов
  • F479: Технические условия на использование и обслуживание изоляционных одеял
  • F496: Спецификация по использованию и обслуживанию изолирующих перчаток и нарукавников
  • F819: Стандарт терминологии электрозащитного оборудования

Эти стандарты ссылаются друг на друга, образуя полную техническую цепочку от определений терминологии и методов испытаний до обслуживания.

Рекомендации по внедрению и передовой опыт

Периодичность испытаний и ведение записей

Рекомендуется создать регулярную систему испытаний, проводить базовый визуальный осмотр перед каждым использованием и проводить комплексное испытание системы каждые 6 месяцев.

Все результаты испытаний должны быть подробно зафиксированы, включая тип, местоположение, серьезность и меры по устранению любых обнаруженных дефектов. Требования к обучению персонала: Испытательный персонал должен пройти профессиональную подготовку и освоить идентификационные характеристики и методы испытаний для различных дефектов. Рекомендуется использовать иллюстративные материалы, предоставленные в стандарте, для сравнительного обучения, чтобы установить возможности точной идентификации дефектов. Точки контроля окружающей среды: Испытание Окружающая среда должна быть чистой, чтобы пыль не влияла на результаты испытаний. Температура и влажность должны контролироваться в подходящем диапазоне; экстремальные условия окружающей среды могут повлиять на точность испытаний. Техническое обслуживание и калибровка оборудования: Механические нагнетательные устройства и осветительное оборудование должны регулярно обслуживаться и калиброваться, чтобы гарантировать соответствие условий испытаний стандартным требованиям. Испытательные инструменты должны содержаться в чистоте, чтобы избежать вторичного загрязнения резиновых изделий.

Тенденции развития технологий

С разработкой новых материалов и процессов технология испытаний электрозащитных резиновых изделий также постоянно совершенствуется:

Технология цифрового тестирования: Разрабатываются автоматические системы тестирования, основанные на распознавании изображений и искусственном интеллекте, которые, как ожидается, повысят эффективность и точность испытаний.

Адаптивность к новым материалам: Появление новых композитных резиновых материалов требует соответствующих корректировок методов испытаний, а стандарты должны постоянно обновляться для адаптации к технологическому развитию.

Концепция превентивного тестирования: Переход от пассивного обнаружения проблем к их проактивному предотвращению, прогнозированию Срок службы достигается за счёт регулярного анализа данных испытаний и своевременной замены потенциально опасных защитных средств. ASTM F1236-25b, являясь авторитетным руководством по визуальному осмотру электрозащитных резиновых изделий, обеспечивает надёжную техническую поддержку для обеспечения безопасности в энергетической отрасли. Правильное понимание и соблюдение требований этого стандарта имеет большое значение для обеспечения безопасности работников энергетической отрасли.

ASTM F1236-25b Ссылочный документ

  • ASTM F478 Стандартные спецификации по уходу за изоляционными шлангами и крышками во время эксплуатации
  • ASTM F479 Стандартные спецификации по уходу за изоляционными покрытиями в процессе эксплуатации
  • ASTM F496 Стандартные спецификации по уходу за изоляционными перчатками и рукавами во время эксплуатации
  • ASTM F819 Стандартная терминология, касающаяся электрозащитных средств для работников

ASTM F1236-25b История

  • 2025 ASTM F1236-25b Стандартный руководство по визуальному осмотру электрических резиновых изделий защиты
  • 2025 ASTM F1236-25a Стандартное руководство по визуальному осмотру электрических резиновых изделий защиты
  • 2025 ASTM F1236-25 Стандартное руководство по визуальному осмотру электрозащитных резиновых изделий
  • 2024 ASTM F1236-24 Стандартное руководство по визуальному осмотру электрозащитных резиновых изделий
  • 2023 ASTM F1236-23 Стандартное руководство по визуальному осмотру электрозащитных резиновых изделий
  • 2019 ASTM F1236-19 Стандартное руководство по визуальному осмотру электрозащитных резиновых изделий
  • 2018 ASTM F1236-18 Стандартное руководство по визуальному осмотру электрозащитных резиновых изделий
  • 2016 ASTM F1236-16 Стандартное руководство по визуальному осмотру электрозащитных резиновых изделий
  • 2015 ASTM F1236-15 Стандартное руководство по визуальному осмотру электрозащитных резиновых изделий
  • 2014 ASTM F1236-14 Стандартное руководство по визуальному осмотру электрозащитных резиновых изделий
  • 2012 ASTM F1236-96(2012) Стандартное руководство по визуальному осмотру электрозащитных резиновых изделий
  • 1996 ASTM F1236-96(2007) Стандартное руководство по визуальному осмотру электрозащитных резиновых изделий
  • 1996 ASTM F1236-96(2001) Стандартное руководство по визуальному осмотру электрозащитных резиновых изделий
  • 1996 ASTM F1236-96e1 Стандартное руководство по визуальному осмотру электрозащитных резиновых изделий
Стандартный руководство по визуальному осмотру электрических резиновых изделий защиты

стандарты и спецификации

ASTM F1236-25a Стандартное руководство по визуальному осмотру электрических резиновых изделий защиты NAVY MIL-STD-407-1957 РУКОВОДСТВО ПО ВИЗУАЛЬНОМУ ПРОВЕРКЕ РЕЗИНОВЫХ ИЗДЕЛИЙ NAVY MIL-STD-298-1957 РУКОВОДСТВО ПО ВИЗУАЛЬНОМУ ПРОВЕРКЕ РЕЗИНОВЫХ ЭКСТРУДИРОВАННЫХ ИЗДЕЛИЙ ASTM F1236-25 Стандартное руководство по визуальному осмотру электрозащитных резиновых изделий UNI 8176:1980 Резиновые крепления. Резиновая шайба для железобетонных и бетонных шпал изготавливается из небольших полиэтиленовых блоков ASTM F1236-96(2007 Стандартное руководство по визуальному осмотру электрозащитных резиновых изделий ASTM F1236-16 Стандартное руководство по визуальному осмотру электрозащитных резиновых изделий ASTM F1236-14 Стандартное руководство по визуальному осмотру электрозащитных резиновых изделий ASTM F1236-15 Стандартное руководство по визуальному осмотру электрозащитных резиновых изделий


© 2025. Все права защищены.

Тип перчаток Максимальный коэффициент накачивания Точки проверки Меры предосторожности
Тип 1 (обычный) В 2 раза больше обычного размера Аускультативный тест после ручного накачивания Избегайте чрезмерного растяжения
Тип 2 (тяжелый) В 1,25 раза больше обычного размера Могут потребоваться вспомогательные инструменты Строго контролируйте степень расширения
