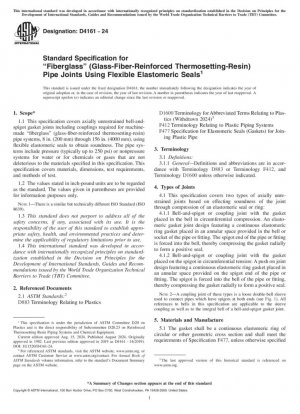

ASTM D4161-24
Стандартные технические условия на соединения труб из «стекловолокна» (термореактивной смолы, армированной стекловолокном) с использованием гибких эластомерных уплотнений

Стандартный №

ASTM D4161-24

Дата публикации

2024

Разместил

American Society for Testing and Materials (ASTM)

Последняя версия

ASTM D4161-24

сфера применения

Анализ основных технических требований стандарта

Стандарт ASTM D4161 определяет систему соединений труб из термореактивной смолы, армированной стекловолокном, с использованием гибких эластомерных уплотнителей, уделяя особое внимание контролю следующих технических параметров:

Технические размеры	Компрессионные соединения	Соединения с натягом
Положение установки прокладки	Кольцевое сжатие в раструбной канавке	Кольцевое растяжение на раструбном конце
Допустимая скорость деформации	Сжатие ≤40%	≤30% растяжения
Требования к объемному соотношению	Скорость деформации 15–50%, когда расчетный объем прокладки составляет ≥75% кольцевого пространства
Угол уплотнительной поверхности	Продольная конусность ≤2°

---

Ключевые контрольные точки материала и производства

Эластомерные прокладки должны соответствовать спецификациям ASTM F477, а химический состав должен быть совместим с транспортируемой средой:

• Лимит стыковки: ≤2 точек стыковки для одной прокладки
• Допуски размеров: Допуск по объему ±1% для диаметра ≥25 мм, линейный переход до ±3% для 13–25 мм
• Адаптируемость к низким температурам: Необходимо оценить характеристики холодной деформации

Пример инженерного применения

На химическом заводе в трубопроводе для транспортировки кислот и щелочей DN2400 используется раструбное соединение с прокладкой из EPDM-резины. Это позволило достичь 10-летнего рекорда работы без утечек за счет:

1. поддержания объемной скорости сжатия 35%
2. контроля конусности уплотнительной поверхности до 1,5°
3. прохождения вакуумного испытания по разделу 7.4 (-80 кПа)

---

Требования к лабораторным испытаниям производительности

Тип испытания	Условия нагрузки	Критерии квалификации
Угловое отклонение	Применить отклонение 1/2°-3° в зависимости от диаметра трубы	Отсутствие утечки в течение 10 минут при давлении, в 2 раза превышающем рабочее
Сдвиговая нагрузка	Радиальная нагрузка 17,5 кН/м	Поддержание давления 200 кПа без утечки
Вакуумное испытание	Внешнее давление или вакуум 80 кПа	Изменение давления ≤0,7 кПа после 30 минут стабилизации

---

Рекомендации по развитию и внедрению стандарта

Основные изменения в версии 2024 года:

• Уточнение применимого диапазона давления в разделе 1.1
• Уточнение требований к контролю конусности в разделе 6.3.1.4
• Обновление метода нагрузки испытания на сдвиг в разделе 7.3

Рекомендации по внедрению:

1. Для трубопроводов большого диаметра предпочтительнее использовать компрессионные соединения.
2. Необходимо провести испытание на совместимость прокладок в условиях воздействия химических сред.
3. При установке на месте необходимо контролировать угол отклонения, чтобы он не превышал рекомендуемое производителем значение.
