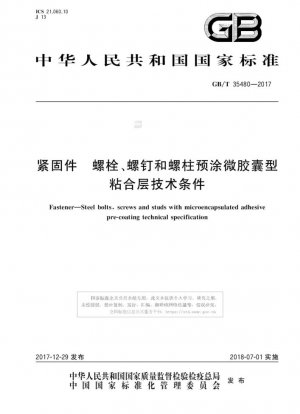

GB/T 35480-2017
Крепеж — стальные болты, винты и шпильки с техническими характеристиками предварительного микрокапсулированного клея. (Англоязычная версия)
- Стандартный №
- GB/T 35480-2017
- язык
- Китайский, Доступно на английском
- Дата публикации
- 2017
- Разместил
- General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China
- Последняя версия
- GB/T 35480-2017
- сфера применения
-
Обзор стандарта GB/T 35480—2017
Настоящий стандарт определяет терминологию, требования к размерам, показатели производительности и методы испытаний для предварительно покрытых клеевых слоев микрокапсульного типа на болтах, винтах и шпильках. Он применим к крепежным деталям с наружной резьбой из углеродистой, легированной и нержавеющей стали.
Ключевые технические требования
Технические параметры Особые требования Расположение и длина предварительного покрытия Стандартное положение предварительного покрытия составляет 2P~3P от конца болта, которое может быть скорректировано в соответствии с потребностями в особых обстоятельствах. Характеристики адгезионного слоя Тип для нормальной температуры: Рабочая температура: от -50°C до 150°C; Требования к внешнему виду: Равномерная толщина пленки, допускается наличие небольшого количества пор, не влияющих на функциональность. Требования к крутящему моменту При предварительном натяге момент откручивания должен составлять не менее 90% от момента затягивания; без предварительного натяга отношение момента откручивания к моменту затягивания должно соответствовать указанным требованиям. Сравнение стандартных рам
Сравните требования к крутящему моменту для различных спецификаций резьбы в следующей таблице, чтобы убедиться, что вы выбрали правильное решение для предварительного покрытия:
Характеристики резьбы Момент затяжки TA (Н·м) Момент откручивания TLB (Н·м) Момент откручивания Tout (Н·м макс.) M3 0,6 1,2 1,5 M4 1,3 2,8 3,0 Рекомендации по применению
1. При выборе предварительно нанесенных клеев учитывайте рабочую температуру, коррозионную стойкость и длительную термостойкость. Рекомендуется использовать эпоксидные или акрилатные клеевые слои.
2. В особых условиях применения (например, в условиях высокой влажности или высокой температуры) рекомендуется провести дополнительные проверочные испытания для подтверждения надежности клеевого слоя.
GB/T 35480-2017 Ссылочный документ
- GB/T 1237 Система обозначения крепежных изделий
- GB/T 16823.3 Крепежи — испытание крутящего момента/силы зажима
- GB/T 5277 Крепежные детали — отверстия для болтов и винтов.
- GB/T 5783 Болты с шестигранной головкой.Полная резьба
- GB/T 97.1 Простые шайбы. Класс продукта А.
GB/T 35480-2017 История
- 2017 GB/T 35480-2017 Крепеж — стальные болты, винты и шпильки с техническими характеристиками предварительного микрокапсулированного клея.
