GB/T 16754-2021

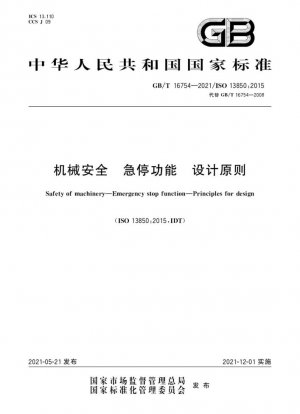

Безопасность оборудования. Функция аварийной остановки. Принципы проектирования. (Англоязычная версия)
- Стандартный №
- GB/T 16754-2021
- язык
- Китайский, Доступно на английском
- Дата публикации
- 2021
- Разместил
- General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China
- Последняя версия
- GB/T 16754-2021
- заменять
- GB/T 16754-2008
- сфера применения
-
Интерпретация основного содержания стандарта
GB/T16754-2021, как стандарт безопасности класса B2, устанавливает принципы проектирования и требования безопасности для функции аварийной остановки механического оборудования.
- Пять новых определений терминов (устройство аварийной остановки, диапазон управления и т. д.)
- Подробные требования безопасности для функций аварийной остановки
- Дополнительные положения для предотвращения случайного срабатывания
- Добавлены требования к переносным рабочим станциям
Сравнение основных технических требований
Технические элементы Требования версии 2008 года Новые дополнения/изменения в версии 2021 года Тип устройства аварийной остановки Кнопка/шнур/ручка Явно добавлена ножная педаль без защитного чехла (ограничено специальными обстоятельства) Диапазон управления Неясный принцип деления Новые графические требования и управление перекрывающимися областями Уровень безопасности PL/SIL неясен Требуется как минимум PLr=c или SIL1
Анализ точек внедрения
Пример выбора устройства аварийной остановки
На автоматизированной производственной линии используется кнопка аварийной остановки PILZ, которая соответствует следующим требованиям:
- Диаметр грибовидной головки красного цвета ≥40 мм
- Конструкция прямого отключения с механической защелкой
- Цвет фона — желтый RAL1021
- Высота установки 1,2 м (над поверхностью стоя)
Выбор категории останова
Для оборудования с высокой инерцией:
- Останов категории 0: сценарии, где требуется немедленное отключение питания, например, штамповочное оборудование
- Останов категории 1: сценарии, где требуется контролируемое замедление, например, большие вентиляторы
Стандартные рекомендации по применению
Особое внимание следует уделить на этапе проектирования:
- Визуализация соответствия между устройством аварийной остановки и диапазоном управления
- Анализ видов отказов Беспроводная система аварийной остановки
- Управление рисками перекрывающихся областей нескольких диапазонов управления
Для проверки электрической цепи аварийной остановки рекомендуется обратиться к IEC60204-1.
