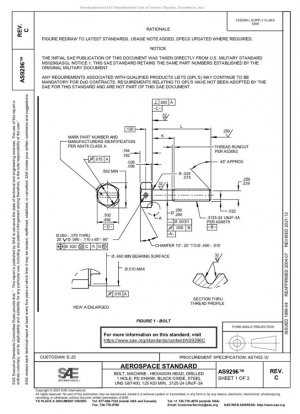

SAE AS9296C-2021
БОЛТ, МАШИННЫЙ — ШЕСТИГРАННАЯ ГОЛОВКА, ПРОВЕРЛЕННОЕ 1 ОТВЕРСТИЕ, ХВОСТОВИК PD, ЧЕРНЫЙ ОКИС, СТАЛЬ UNS G87400, 125 KSI MIN, .3125-24 UNJF-3A

Стандартный №

SAE AS9296C-2021

Дата публикации

2021

Разместил

Society of Automotive Engineers (SAE)

Последняя версия

SAE AS9296C-2021

сфера применения

Обзор стандарта

AS9296C определяет технические требования к болтам с шестигранной головкой для применения в аэрокосмической промышленности. Болты изготовлены из стали UNS G87400, имеют минимальный предел прочности на разрыв 125 кДж/дюйм, размер резьбы .3125-24 UNJF-3A и покрытие поверхности черной оксидной пленкой AMS2485.

---

Основные технические характеристики

Категория параметров	Военный стандарт MS9296	Содержание пересмотренного стандарта AS9296C
Спецификация материала	MIL-S-6322	Обновлено до AMS6322
Обработка поверхности	MIL-DTL-13924	Единообразное применение AMS2485
Требования к испытаниям	MIL-STD-1949	Обновлено до ASTM E1444

---

Подробное объяснение спецификаций размеров

Стандарт включает 55 спецификаций, MS9296-04 – MS9296-58, с длиной от 0,490 дюйма до 5,990 дюйма и массой от 2,12 до 12,04 фунта на сто штук. Ключевые контрольные точки размеров:

• Ширина головки под ключ: 0,502–0,510 дюйма
• Диаметр сверла: 0,060–0,070 дюйма
• Отделка резьбы: в соответствии со стандартом AS3062

---

Требования к процессу

Обработка черной оксидной пленкой должна соответствовать следующим требованиям:

1. Толщина пленки 0,0002–0,0004 дюйма
2. Испытание в соляном тумане ≥96 часов
3. Обработка водородной хрупкости: выдерживать ≥4 часа при 200°F ± 10°F

Типичный случай применения: соединительные болты ротора вертолета используют спецификация MS9296-32, которая была проверена на соответствие требованию о 3000-часовом цикле капитального ремонта после 10 лет эксплуатации.

---

Рекомендации по внедрению

1. Примечания по закупкам: Военные контракты должны по-прежнему соответствовать требованиям QPL, в то время как гражданские приложения должны соответствовать AS7452. Управление запасами: Использование старых стандартных продуктов разрешено до тех пор, пока запасы не будут исчерпаны (Примечание 11).

3. Основные направления инспекции: Магнитопорошковая дефектоскопия должна проводиться в соответствии с ASTM E1444, с особым вниманием к дефектам впадины резьбы.
