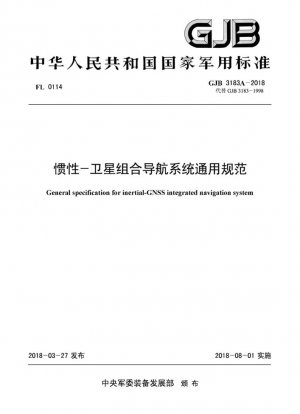

GJB 3183A-2018
Общие технические условия на инерциально-спутниковые комплексные навигационные системы (Англоязычная версия)

Стандартный №

GJB 3183A-2018

язык

Китайский, Доступно на английском

Дата публикации

2018

Разместил

Military Standard of the People's Republic of China-General Armament Department

Последняя версия

GJB 3183A-2018

сфера применения

Предыстория пересмотра стандартов и технологического развития

GJB 3183A-2018, как новейший стандарт для интегрированной инерциально-спутниковой навигационной системы наших военных, заменяет версию спецификации комбинации GPS 1998 года. Основная технологическая эволюция отражена в:

Параметры улучшения	Версия 1998 года	Версия 2018 года
Область применения	Только система GPS	Совместимость с BeiDou и другими многоспутниковыми системами
Режим комбинирования	Нечетко определен	Новые определения свободных/плотных/глубоких комбинаций
Технические требования	14 пунктов	23 пункта (новое программное обеспечение/тестируемость и т. д.)

---

Анализ основных характеристик индикаторы

Требования к точности навигации

При PDOP≤5 система должна соответствовать следующим требованиям:

• Погрешность горизонтального позиционирования: ≤10 м (RMS)
• Погрешность вертикального позиционирования: ≤30 м (самолет/корабль)
• Точность скорости: 0,1~0,3 м/с (по горизонтали)

Матрица адаптации к окружающей среде

Тип среды	Самолет	Корабль	Земля
Эксплуатация температура	-55~70℃	-25~65℃	-40~60℃
Уровень вибрации	GJB 150.16A Инерциальные навигационные средства спутникового приемника слежения Необработанные значения спутниковых наблюдений корректируют ошибки инерциальной навигации Непрерывность позиционирования улучшена на 40% в динамических условиях Новые требования к программному обеспечению Стандарт впервые систематически определяет военное навигационное программное обеспечение: Процесс разработки соответствует GJB 2786 Конструкция безопасности соответствует GJB/Z 102 Необходимо интегрировать Модуль BeiDou-2 PRM Рекомендации по внедрению Ключевые моменты проверки проекта Уделите первоочередное внимание тесно комбинированной проверке алгоритмов (пункт 3.10.2) Испытания электромагнитной совместимости должны охватывать такие ключевые элементы, как CS114/RE102 Управление конфигурацией программного обеспечения должно сохранять полные записи прослеживаемости Процесс приемочных испытаний Этап Элементы тестирования На основе пункта Инспекция группы A Базовая Функция/Точность 4.4.2 Проверка группы C Адаптация к окружающей среде/ЭМС 4.4.3 Проверка квалификации Полная проверка изделия 4.3 GJB 3183A-2018 Ссылочный документ GB 2894 Безопасные цвета и безопасные знаки*， 2025-05-30 Обновление GB/T 3047.1 Серия основных размеров панелей, стеллажей и шкафов с шагом по вертикали 20 мм. GB/T 3181  Стандарт цвета лакокрасочной пленки GB/T 6388 Знак отгрузки транспортной упаковки GJB 1182 Защитная упаковка и уровни ящиков GJB 1185A-2005 Общие технические условия на бортовую инерциальную навигационную систему GJB 1361A-2009 Требования к амортизации, анкеровке, распоркам и гидроизоляции бокса GJB 145 Общие правила запечатывания и упаковки GJB 150.10 Методы экологических испытаний военной техники Испытание пресс-форм GJB 150.11 Методы экологических испытаний военной техники Испытание в солевом тумане GJB 150.12A-2009 Лабораторные методы экологических испытаний военной техники. Часть 12. Испытание на песок и пыль. GJB 150.15A-2009 Лабораторные методы экологических испытаний военной техники. Часть 15. Ускорительные испытания. GJB 150.16A-2009 Лабораторные методы испытаний военной техники на воздействие окружающей среды. Часть 16. Испытание на вибрацию. GJB 150.18-1986 Методы экологических испытаний военной техники Испытание на удар GJB 150.18A-2009 Лабораторные методы испытаний военной техники на воздействие окружающей среды. Часть 18. Испытание на удар. GJB 150.1A-2009 Лабораторные методы экологических испытаний военной техники. Часть 1. Общие требования. GJB 150.2A-2009 Методы испытаний на воздействие окружающей среды в лаборатории военной техники. Часть 2. Испытание на низком давлении (высоте). GJB 150.3A-2009 Лабораторные методы экологических испытаний военной техники. Часть 3: Испытание при высоких температурах. GJB 150.4A-2009 Методы экологических испытаний военной техники в лаборатории. Часть 4. Испытание при низкой температуре. GJB 150.6-1986 Методы экологических испытаний высотно-температурных испытаний военной техники GJB 150.8A-2009 Методы экологических испытаний лаборатории военной техники. Часть 8. Испытание под дождем. GJB 150.9A-2009 Лабораторные методы экологических испытаний военной техники. Часть 9: Испытание на влажную жару. GJB 151B-2013 Требования и измерения электромагнитного излучения и восприимчивости для военной техники и подсистем GJB 1764 Общие технические условия на военные деревянные ящики GJB 1765 Логотип упаковки военных товаров GJB 179 Процедуры и таблицы подсчета и отбора проб GJB 181 Характеристики электропитания самолета и требования к электрооборудованию GJB 2072 Испытание и оценка ремонтопригодности GJB 2230 Общие технические условия на судовые инерциальные навигационные системы GJB 2532 Общие технические условия на судовое электронное оборудование GJB 2786 Разработка программного обеспечения для систем вооружения GJB 2873 Рекомендации по эргономическому проектированию военной техники и объектов GJB 4.8 Экологические испытания судового электронного оборудования, вибрационные испытания GJB 4000 Общие характеристики судов GJB 4058  Методы измерения шума и вибрации оборудования кораблей ВМФ. GJB 438 Спецификации документации по военному программному обеспечению GJB 441 Установочные формы и основные размеры шасси и кронштейнов крепления бортового электронного оборудования GJB 471 Универсальный знак артиллерийского оборудования GJB 5235 Управление конфигурацией военного программного обеспечения GJB 5298 Воздушная инерция. Общие технические характеристики интегрированных навигационных систем ГНСС. GJB 747 Основные технические требования к корпусам судового электрооборудования GJB 899A-2009 Испытания надежности для квалификации и приемки продукции GJB/Z 102 Рекомендации по проектированию надежности и безопасности программного обеспечения GJB/Z 141 Руководство по тестированию военного программного обеспечения GJB/Z 142 Руководство по анализу безопасности военного программного обеспечения GJB/Z 27 Руководство по термическому расчету надежности электронного оборудования GJB 3183A-2018 История 2018 GJB 3183A-2018 Общие технические условия на инерциально-спутниковые комплексные навигационные системы 1998 GJB 3183-1998 Общие технические характеристики интегрированных систем инерциальной GPS-навигации Специальные темы по стандартам и нормам спутниковая навигация инерциальный навигационный прибор Каковы общие характеристики инерциальной навигации? инерциальная навигация Руководство по анализу безопасности военного программного обеспечения Тестирование инерциальной навигационной системы стандарты и спецификации GB/T 9390-1988 Терминология для навигации GJB 5407-2005 Общие характеристики приемника навигационного позиционирования IEEE IRE12.S1-1959 СТАНДАРТЫ IRE НА НАВИГАЦИОННЫЕ СРЕДСТВА: ОПРЕДЕЛЕНИЯ ТЕРМИНОВ ИНЕРИЦИАЛЬНОЙ НАВИГАЦИИ GJB 585B-2018 технический термин инерция GB/T 39578-2020 Технические условия на систему определения местоположения аварийных ситуаций на основе инерциальной навигации © 2025. Все права защищены.
