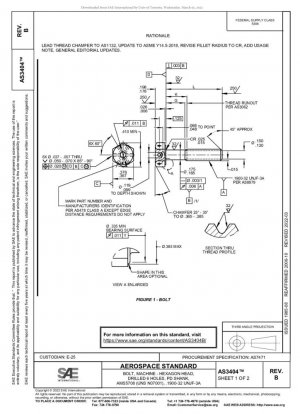

SAE AS3404B-2022
БОЛТ, СТАНОЧНЫЙ - С ШЕСТИГРАННОЙ ГОЛОВКОЙ, ПРОВЕРЛЕННЫЕ 6 ОТВЕРСТИЙ, ХВОСТОВИК PD, AMS5708 (UNS N07001), .1900-32 UNJF-3A

Стандартный №

SAE AS3404B-2022

Дата публикации

2022

Разместил

Society of Automotive Engineers (SAE)

Последняя версия

SAE AS3404B-2022

сфера применения

Обзор стандарта и технологическое развитие

AS3404B — это авиационный стандарт для болтов с шестигранной головкой и сверлением, опубликованный SAE International и последний раз пересмотренный в марте 2022 года.

• Требования к фаске резьбы обновлены до стандарта AS1132
• Размерные допуски соответствуют новой версии ASME Y14.5-2018
• Добавлены технические требования к радиусу галтели CR
• Дополнено описание сценариев использования

---

Анализ ключевых характеристик

Параметры	Технические требования	Стандарты испытаний
Характеристики резьбы	.1900-32 UNJF-3A	AS8879
Материал	AMS5708 (UNS N07001)	AS7471
Шероховатость поверхности	Головка 250 мкдюйм Ra, остальное 125 мкдюйм Ra	ASME B46.1
Неразрушающий контроль	Контроль флуоресцентным проникающим веществом, уровень 2	ASTM E1417

---

Анализ размерных параметров

Стандарт охватывает 43 спецификации от 03 до 45. Возьмем в качестве примера AS3404-10:

• Длина L: 0,740–0,760 дюйма

Требования к материалам и процессам

AMS5708 Свойства никелевого сплава:

Эксплуатационные характеристики	Показатели	Методы испытаний
Растяжение Прочность	≥180 ksi	ASTM E8
Предел текучести	≥150 ksi	ASTM E8
Удлинение	≥8%	ASTM E8

Ключевые моменты производственного процесса:

• Степень деформации холодной высадки головки необходимо контролировать ≤80%
• Резьба должна быть снята после прокатки
• Допуск положения сверления ±0,003 дюйма

---

Предложения по внедрению приложения

Примечания к выбору:

1. В спецификациях 03-14 используется база данных A вместо базы данных B
2. Неназначенные номера деталей запрещены
3. Разрешается использовать старые версии деталей на складе до их исчерпания

Технические требования к сборке:

• Используйте с внутренней резьбой UNJF-3B
• Рекомендуемое значение крутящего момента необходимо рассчитывать в соответствии со свойствами материала AMS5708
• Направление сверления должно соответствовать направлению силы

SAE AS3404B-2022 Ссылочный документ

• AS 7471 Австралийские железные дороги. Средства индивидуальной защиты. Минимальные требования.
• ASME B46.1 Текстура поверхности (шероховатость поверхности, волнистость и слой) (- 2009 г.)
• ASME Y14.36M Символы текстуры поверхности — метрическая версия
• ASME Y14.5-2018 Сертификация специалистов по геометрическим размерам и допускам
• ASTM E1417  Стандартная практика проведения капиллярного контроля

SAE AS3404B-2022 История

• 2022 SAE AS3404B-2022 БОЛТ, СТАНОЧНЫЙ - С ШЕСТИГРАННОЙ ГОЛОВКОЙ, ПРОВЕРЛЕННЫЕ 6 ОТВЕРСТИЙ, ХВОСТОВИК PD, AMS5708 (UNS N07001), .1900-32 UNJF-3A
• 2015 SAE AS3404A-2015 БОЛТ @ СТАНОК - ШЕСТИГРАННАЯ ГОЛОВКА @ ПРОВЕРЛЕННЫЕ 6 ОТВЕРСТИЙ @ ХВОСТОВИК PD @ AMS5708 (UNS N07001) @ .1900-32 UNJF-3A
• 2006 SAE AS3404-2006 БОЛТ СТАНОЧНЫЙ - С ШЕСТИГРАННОЙ ГОЛОВКОЙ, ПРОВЕРЕННЫЕ 6 ОТВЕРСТИЙ, ХВОСТОВИК PD, AMS 5708, .190-32 UNJF-3A
• 1985 SAE AS3404-1985 Болт, машинный — шестигранная головка, просверлено 6 отверстий, хвостовик PD, AMS 5708, .190-32 UNJF-3A FSC 5306
