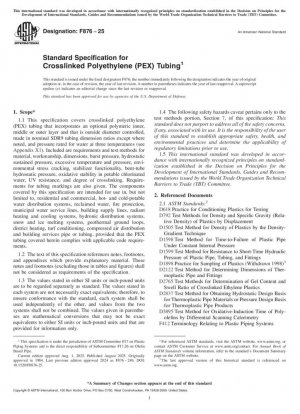

ASTM F876-25
Стандартные технические условия для трубок из перекрёстно связанныого полиэтилена (PEX)
- Стандартный №
- ASTM F876-25
- Дата публикации
- 2025
- Разместил
- American Society for Testing and Materials (ASTM)
- Последняя версия
- ASTM F876-25
- сфера применения
-
Обзор стандарта ASTM F876-25 и техническая информация
ASTM F876-25 — это стандарт Американского национального института стандартов (ANSI) для труб из сшитого полиэтилена (PEX). Стандарт был впервые опубликован в 1984 году и последний раз пересматривался в августе 2025 года. Этот стандарт определяет технические требования к трубам из сшитого полиэтилена, содержащим дополнительный внутренний, средний или внешний полимерный слой. Он в первую очередь контролирует размеры наружного диаметра, использует стандартное размерное отношение (SDR), равное 9 (если не указано иное), и рассчитан на гидравлическое давление при трех уровнях температуры.
Стандартная область применения
Комплекты труб PEX, охватываемые данной спецификацией, подходят, помимо прочего, для следующих применений: бытовые и коммерческие системы распределения горячей и холодной воды, системы оборотного водоснабжения, системы противопожарной защиты, муниципальные водопроводы, водопроводы зданий, системы лучистого отопления и охлаждения, гидравлические распределительные системы, системы плавления льда и снега, подземные трубы с геотермальным тепловым насосом, централизованное теплоснабжение, полив газонов, распределение сжатого воздуха и системы трубопроводов для инженерных сетей зданий. Предварительным условием является соответствие трубы PEX требованиям применимых норм.
Требования к эксплуатационным характеристикам материалов и методы испытаний
Индекс производительности Стандарт испытаний Требуемое значение Частота испытаний Плотность ASTM D1505/D792 ≥0,926 г/см³ Еженедельно Степень сшивания ASTM D2765 65%-89% Каждые 3 дня Гидростатическое давление разрыва ASTM D1599 См. требования Таблицы 6 Ежедневно Растрескивание под воздействием окружающей среды ASTM D1598 Без потери давления Годовое Стабильность к окислению ASTM F2023 ≥50 лет Первоначальная сертификация
Требования к размерам и допускам
Стандарт определяет подробные требования к размерам для SDR9 Труба PEX, включая наружный диаметр, толщину стенки и допуск на круглость. Для труб размером 1/2 дюйма и меньше минимальная толщина стенки не зависит от SDR, а основана на давлении воды и соображениях механической прочности.
Требования к допускам на наружный диаметр
Допуски на наружный диаметр трубы варьируются от ±0,003 дюйма (калибр 1/8 дюйма) до ±0,011 дюйма (калибр 6 дюймов) с соответствующим увеличением круглости. Эти допуски применяются только к трубе перед намоткой.
Контроль толщины стенки
Все допуски на толщину стенки являются плюсовыми допусками. Минимальное значение — это наименьшая толщина стенки в любом поперечном сечении трубы. Максимально допустимая толщина стенки — это минимальная толщина стенки плюс указанный допуск. 160 фунтов на кв. дюйм (1,10 МПа)
180°F (82°C) 400 фунтов на кв. дюйм (2,76 МПа) 100 фунтов на кв. дюйм (0,69 МПа) 200°F (93°C) 315 фунтов на кв. дюйм (2,17 МПа) 80 фунтов на кв. дюйм (0,55 МПа) Эти гидравлические расчетные напряжения применяются только к трубам, соответствующим всем требованиям данной спецификации с использованием расчетного коэффициента 0,50.
Система кодов идентификации материалов PEX
В Приложении A1 к стандарту указан метод определения кода идентификации материала PEX, который состоит из «PEX» и четырех цифр:
- Первая цифра: Стойкость к хлору (0 — не тестировалось, 1–25% времени при 140 °F, 3–50% времени при 140 °F, 5–100% времени при 140 °F)
- Вторая цифра: Стойкость к УФ-излучению (0 — не тестировалось, 1–1 месяц, 2–3 месяца, 3–6 месяцев)
- Третья и четвертая цифры: Расчетное напряжение давления воды при 73 °F (единица: 100 фунтов на кв. дюйм, десятичные дроби отбрасываются)
Например: PEX 1106 указывает, что труба соответствует 50-летнему требованию устойчивости к хлору при 140 °F 25 % времени, имеет устойчивость к УФ-излучению не менее 1 месяца и HDS 630 фунтов на кв. дюйм при 73 °F.
Требования к эксплуатационным характеристикам изогнутых труб
Для труб PEX диаметром 1 дюйм и меньше стандарт допускает два метода монтажа изгиба:
- Горячая гибка: радиус изгиба в 2,5 раза больше внешнего диаметра, при этом непрерывная длина изгиба образует угол не менее 90 °
- Холодная гибка: радиус изгиба в 6 раз больше внешнего диаметра, при этом непрерывная длина изгиба образует угол не менее 90 °
Изогнутая труба должна соответствовать минимальным требованиям прочности на гидростатическое постоянное давление при 180 °F.
Требования к маркировке и контролю качества
Маркировка труб должна включать в себя следующее, расположенное на расстоянии не более 5 футов друг от друга: название производителя (или товарный знак) и код производства, номинальный размер трубы, идентификационный код материала PEX, обозначение ламината, стандартное размерное соотношение SDR9, номинальное давление воды при 73°F и 180°F и обозначение ASTM F876.
Трубы, используемые для распределения питьевой воды, также должны иметь печать или отметку лаборатории, проводившей оценку.
Рекомендации и соображения по внедрению
Соображения по установке
Коэффициент теплового расширения для трубы PEX составляет приблизительно 1,1 дюйма на 100 футов длины трубы при изменении температуры на 10°F. При установке длинных участков труб оставляйте продольный зазор от 1/8 дюйма до 3/16 дюйма для компенсации теплового расширения. Труба не должна быть жестко закреплена на опорах, а должна свободно расширяться и сжиматься.
Защита от ультрафиолетового излучения
Трубы из сшитого полиэтилена (PEX) следует хранить в оригинальной упаковке или под защитным чехлом до установки. Убедитесь, что воздействие солнечного света во время установки не превышает максимально рекомендуемого времени воздействия ультрафиолетового излучения.
Соображения относительно конструкции системы
Хотя теплопроводность сшитого полиэтилена (PEX) на несколько порядков ниже, чем у металла, при определенных условиях температуры и влажности все еще может происходить медленная конденсация. При использовании в системе электромагнитных клапанов или других быстрозакрывающихся устройств рекомендуется установить гаситель гидравлического удара.
Анализ развития стандартных технологий
С момента первой публикации в 1984 году стандарт ASTM F876 претерпел несколько важных изменений:
- Издание 2025 года: раздел 6.2.4 был удален, а разделы X2.4 и X3.1 были пересмотрены
- Издание 2024b: «труба» была единообразно изменена на «трубопровод» для поддержания соответствия названию стандарта
- Издание 2024a: Приложение A1 было добавлено для подробного описания метода определения идентификационного кода материала PEX
- Издание 2024 года: был добавлен раздел 6.14, а также были пересмотрены требования к аннотациям и маркировке
Эти изменения отражают развитие технологии труб PEX и накопление опыта практического применения, особенно важный прогресс в Характеристики эксплуатационных характеристик материалов, требования к монтажу и контроль качества.
Требования к соблюдению требований и сертификации
Трубы PEX, используемые для подачи питьевой воды, должны быть оценены и сертифицированы как безопасные для этой цели испытательной организацией, признанной местным органом здравоохранения. Оценка должна проводиться в соответствии с требованиями к химической экстракции, вкусу и запаху, содержащимися в NSF/ANSI 14 и NSF/ANSI/CAN 61, но не менее строгими.
Маркировка изделия логотипом F876 означает, что производитель подтверждает, что изделие было изготовлено, проверено, отобрано и испытано в соответствии с настоящими требованиями и признано соответствующим им.
ASTM F876-25 Ссылочный документ
- ASTM D1505 Стандартный метод определения плотности пластмасс методом градиента плотности
- ASTM D1598 Стандартный метод определения времени до разрушения пластиковых труб при постоянном внутреннем давлении
- ASTM D1599 Стандартный метод испытаний пластиковых труб, трубопроводов и фитингов на устойчивость к кратковременному гидравлическому сбою
- ASTM D1898 Методы отбора проб для пластиковых материалов
- ASTM D2122 Стандартный метод испытаний для определения размеров термопластических труб и фитингов
- ASTM D2765 Стандартные методы испытаний для определения содержания геля и степени набухания сшитых этиленовых пластиков
- ASTM D2837 Стандартный метод испытаний для получения основы гидростатического расчета термопластичных трубных материалов
- ASTM D3895 Стандартный метод определения времени окислительной индукции полиолефинов методом дифференциальной сканирующей калориметрии
- ASTM D618 Стандартная практика подготовки пластмасс для испытаний
- ASTM D792 Стандартные методы определения плотности и удельного веса (относительной плотности) пластмасс методом смещения
- ASTM F1281 Стандартное техническое описание трубки под давлением из перекрёстно-сшитого полиэтилена/алюминия/перекрёстно-сшитого полиэтилена (PEX-AL-PEX)
- ASTM F2023 Стандартный метод испытаний для оценки окислительной стойкости труб, трубок и систем из сшитого полиэтилена (PEX) к горячей хлорированной воде
- ASTM F2657 Стандартный метод испытаний труб из сшитого полиэтилена (PEX) на воздействие атмосферных условий на открытом воздухе
- ASTM F3203 Стандартный метод испытаний для определения содержания геля в трубах и трубках из сшитого полиэтилена (PEX)
- ASTM F412 Стандартная терминология, относящаяся к пластиковым трубопроводным системам*， 2025-09-01 Обновление
- ASTM F877 СТАНДАРТНЫЕ ТРЕБОВАНИЯ К СИСТЕМАМ РАСПРЕДЕЛЕНИЯ ГОРЯЧЕЙ И ХОЛОДНОЙ ВОДЫ ИЗ СЕТЕВОГО ПОЛИЭТИЛЕНА (PEX)
- AWWA M11 Стальная водопроводная труба: руководство по проектированию и установке (M11), пятое издание, включая исправления (2018)*， 2025-10-21 Обновление
- ISO 1167 Трубы из термопластов для транспортировки жидкостей. Устойчивость к внутреннему давлению. Метод испытаний; Техническое исправление 1
- ISO 15875 Системы трубопроводов из пластмасс для установок с горячей и холодной водой - Полиэтилен с перекрёстной связью (PE-X) - Часть 5: Пригодность системы для конкретного назначения*， 2025-10-01 Обновление
- NSF/ANSI 14 Компоненты систем пластиковых трубопроводов и сопутствующие материалы
- NSF/ANSI/CAN 61 Компоненты системы питьевой воды –/effects на здоровье
- PPI TR-3 Политика и процедуры разработки основы гидростатического проектирования (HDB), гидростатических расчетных напряжений (HDS), основы расчета давления (PDB), основы расчета прочности (SDB), номинальных значений минимальной требуемой прочности (MRS) и категоризированной требуемой прочности (CRS) для терморегуляторов.
- PPI TR-4 Перечень PPI HSB базовых гидростатических расчетных значений (HDB), расчетных гидростатических напряжений (HDS), расчетных оснований прочности (SDB), расчетных оснований давления (PDB) и минимально требуемой прочности (MRS) для термопластических материалов трубопроводов или труб
