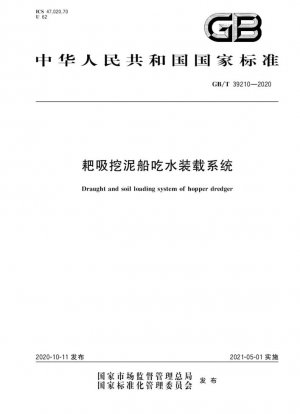

GB/T 39210-2020
Система тяги и загрузки грунта бункерного земснаряда (Англоязычная версия)

Стандартный №

GB/T 39210-2020

язык

Китайский, Доступно на английском

Дата публикации

2020

Разместил

General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China

Последняя версия

GB/T 39210-2020

сфера применения

Анализ основного содержания стандарта

GB/T39210-2020 определяет технические требования, методы испытаний и правила проверки для системы загрузки (DSLS) земснаряда с трюмным грунтоотвозом и применим к полному управлению жизненным циклом системы, включая проектирование, изготовление, модификацию и техническое обслуживание.

---

Архитектура системы и технические характеристики

Модуль	Компоненты	Требования к точности
Сенсорный слой	Датчик осадки/дифферента/уровня в грязевом баке	Погрешность осадки ≤±0,10 м
Обработка данных	Модуль сбора данных + рабочая станция	Частота обновления ≤1 с
Выходной слой	Сервер + дисплейный терминал	Сигнализация response≤2s

---

Ключевые технические показатели

• Адаптивность к окружающей среде: Соответствует рабочей температуре от -25°C до +55°C, класс защиты IP56
• Электромагнитная совместимость: Проходит испытания на устойчивость к электростатическим разрядам/радиочастотному излучению/перенапряжению уровня 3
• Точность расчетов: Погрешность преобразования сухой земляной работы <1,5%

---

Ключевые моменты внедрения

Требования к интеграции системы

DSLS должна иметь возможность подключения к системе мониторинга дноуглубительных работ судна, что позволяет в режиме реального времени управлять связью осадки данные и объем загрузки.

Характеристики калибровки

Стандарт уделяет особое внимание калибровке порожнего веса с открытыми и закрытыми грязевыми затворами для обеспечения точности измерений на протяжении всего процесса строительства.

Порог безопасности

Когда осадка судна превышает проектную грузовую линию на 10 см, система должна включить звуковой и визуальный сигнал тревоги и автоматически зафиксировать событие превышения предела.

---

Анализ технического развития

По сравнению со старой версией спецификации, в этом стандарте добавлено:

• Двухдорожечная система измерения объема ненарушенной земляной работы и объема сухой земляной работы
• Спецификация интерфейса вывода данных на основе IEC61162-450
• Требования к антикоррозионной защите для 48-часового испытания в соляном тумане

GB/T 39210-2020 Ссылочный документ

• GB/T 15479-1995 Технические требования и методы испытаний сопротивления изоляции и прочности изоляции для использования в приборах измерения и контроля промышленных процессов.
• GB/T 17626.11-2008 Электромагнитная совместимость. Методы испытаний и измерений. Испытания на устойчивость к провалам напряжения, коротким перерывам и изменениям напряжения.
• GB/T 17626.2-2018 Электромагнитная совместимость. Методики испытаний и измерений. Испытание на устойчивость к электростатическим разрядам.
• GB/T 17626.3-2016 Электромагнитная совместимость. Методы испытаний и измерений. Испытание на устойчивость к излучению, радиочастотам и электромагнитным полям.
• GB/T 17626.4-2018 Электромагнитная совместимость－Методы испытаний и измерений－Испытание на устойчивость к быстрым переходным процессам/всплескам
• GB/T 17626.5-2019 Электромагнитная совместимость. Методы испытаний и измерений. Испытание на устойчивость к перенапряжению.
• GB/T 17843-2007 Корабли и морская техника- Земснаряды- Условия
• GB/T 191-2008  Упаковка.Изобразительная маркировка погрузочно-разгрузочных работ.
• GB/T 2423.10-2008 Экологические испытания электрических и электронных изделий. Часть 2. Методы испытаний. Испытание Fc: Вибрация (синусоидальная).
• GB/T 2423.16-2008 Экологические испытания электрических и электронных изделий. Часть 2. Методы испытаний. Испытание J и рекомендации: Рост плесени.
• GB/T 2423.17-2008 Экологические испытания электрических и электронных изделий. Часть 2: Метод испытаний. Испытание Ка: Соляной туман
• GB/T 2423.3-2006 Экологические испытания электрических и электронных изделий. Часть 2. Метод тестирования. Испытательная кабина: влажное тепло, устойчивое состояние.
• GB/T 29135-2012 Система контроля бункерного земснаряда
• GB/T 4208-2008 Степени защиты, обеспечиваемые корпусом (код IP)
• GB/T 6587-2012 Общие технические условия на электронные измерительные приборы

GB/T 39210-2020 История

• 2020 GB/T 39210-2020 Система тяги и загрузки грунта бункерного земснаряда
