ASTM E1091-21
Стандартные спецификации на неметаллический сотовый заполнитель для использования в панелях укрытия

Стандартный №

ASTM E1091-21

Дата публикации

2021

Разместил

American Society for Testing and Materials (ASTM)

Последняя версия

ASTM E1091-21

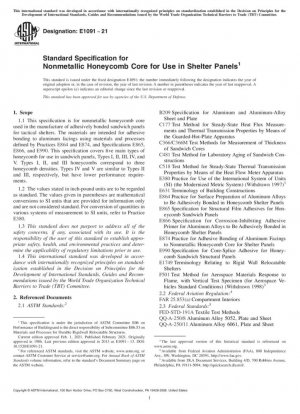

сфера применения

Стандартные значения сердечника и области его применения

ASTM E1091-21 определяет технические требования к неметаллическим сотовым материалам для сердечника для тактических укрытий, в основном используемых в сэндвич-панелях для переносных укрытий военного назначения. Стандарт подразделяет сердечники на пять типов (тип IV) в зависимости от требований к различным нагрузкам и условиям окружающей среды.

---

Тип материала и матрица характеристик

Тип	Максимальная плотность (фунт/фут³)	Прочность на сжатие (фунт/кв. дюйм)	Прочность на сдвиг (фунт/кв. дюйм)	Применимые сценарии
Тип I	5,5	464(сухой)/406(влажный)	218(TL)/130(TW)	Высоконагруженная первичная конструкция
Тип II	4,4	464(сухой)/232(влажный)	218(TL)/116(TW)	Конструкция средней нагрузки
V-образный	3.3	198(сухой)/98(влажный)	85(TL)/57(TW)	Легкие ненесущие нагрузки части

---

Основные методы испытаний и стандарты

Испытание характеристик горения

Согласно улучшенной версии метода испытаний F501, основной материал должен соответствовать следующим требованиям: средняя скорость горения ≤ 4 дюйма/мин, самозатухание в течение 15 секунд после удаления источника огня, тление не распространяется. Испытание проводится на стандартных образцах с покрытием из алюминиевого сплава 5052H34, температура пламени поддерживается на уровне 1550°F ± 50°F.

Испытание на устойчивость к воздействию окружающей среды

Включает три основных испытания:

• Цикл влажного тепла: Коэффициент сохранения прочности на сжатие ≥85% (тип I-III) или 80% (тип IV-V) после 10 циклов
• Испытание на грибок: Снижение прочности не превышает 15% после 28 дней захоронения в почве
• Испытание на миграцию воды: Количество проникающих ячеек ≤3 в течение 24 часов

---

Ключевые моменты производственного и приемочного контроля

Ключевые требования к контролю процесса, указанные в стандарте:

1. Допуск размеров: толщина ±0,01 дюйма, длина +2/-0 дюймов
2. Связывание узлов: ≤1 несвязанный узел на площади 10×10 дюймов
3. Первая проверка изделия: случайная выборка первых 10 блоков для полного тестирования
4. Проверка партии: брать один основной материал для разрушающего испытания на каждые 100 кубических футов

---

Технологическое развитие и военное применение

Основные изменения издания 2021 года:

• Добавлены показатели эффективности при низких температурах для V-образных основных материалов
• Обновлены требования к процессу связывания указанного стандарта E874
• Усилены спецификации предварительной обработки образцов для испытаний на грибок

Этот стандарт цитируется военным стандартом США MIL-STD-401 и становится эталонной спецификацией для основных материалов тактических укрытий.

ASTM E1091-21 Ссылочный документ

• ASTM B209 Стандартные спецификации для листов и пластин из алюминия и алюминиевых сплавов
• ASTM C177 Стандартный метод испытаний для измерения стационарного теплового потока и свойств теплопередачи с помощью устройства с защищенной нагревательной пластиной
• ASTM C366/C366M Стандартные методы испытаний для измерения толщины сэндвич-сердечников*， 2022-05-01 Обновление
• ASTM C481 Стандартный метод испытаний на лабораторное старение конструкций сэндвич-структур*， 2025-01-01 Обновление
• ASTM C518  Стандартный метод испытаний установившихся свойств теплопередачи с помощью устройства для измерения теплового потока
• ASTM E1749 Стандартная терминология, относящаяся к передвижным убежищам с жесткими стенами*， 2025-02-01 Обновление
• ASTM E380 Стандартная практика использования Международной системы единиц (СИ) (модернизированной метрической системы)
• ASTM E631 Стандартная терминология строительных конструкций
• ASTM E864 Стандартная практика подготовки поверхности алюминиевых сплавов для склеивания в сотовых панелях укрытия
• ASTM E865 Стандартные спецификации на клеи для структурных пленок для сотовых сэндвич-панелей
• ASTM E866 Стандартные технические условия на антикоррозионную клейкую грунтовку для алюминиевых сплавов, предназначенную для склеивания в сотовых панелях укрытия*， 2023-05-01 Обновление
• ASTM E874 Стандартная практика клеевого приклеивания алюминиевых облицовок к неметаллическому сотовому заполнителю панелей укрытия
• ASTM E990 Стандартные спецификации на клей для сращивания сердечников для сотовых сэндвич-панелей
• ASTM F501 Методы испытаний на реакцию аэрокосмических материалов на пламя

ASTM E1091-21 История

• 2021 ASTM E1091-21 Стандартные спецификации на неметаллический сотовый заполнитель для использования в панелях укрытия
• 2013 ASTM E1091-13 Стандартные спецификации на неметаллический сотовый заполнитель для использования в панелях укрытия
• 2008 ASTM E1091-08 Стандартные спецификации на неметаллический сотовый заполнитель для использования в панелях укрытия
• 2003 ASTM E1091-03 Стандартные спецификации на неметаллический сотовый заполнитель для использования в панелях укрытия
• 1998 ASTM E1091-98 Стандартные спецификации на неметаллический сотовый заполнитель для использования в панелях укрытия
