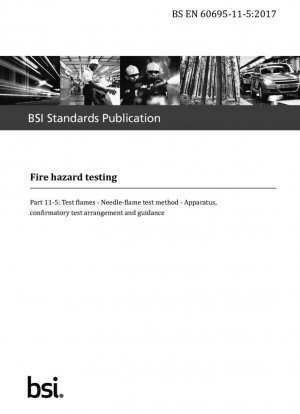

BS EN 60695-11-5:2017
Отслеживаемые изменения. Проверка пожарной опасности. Испытательное пламя. Метод испытания игольчатым пламенем. Аппаратура, организация подтверждающих испытаний и руководство
- Стандартный №
- BS EN 60695-11-5:2017
- Дата публикации
- 2017
- Разместил
- British Standards Institution (BSI)
- Последняя версия
- BS EN 60695-11-5:2017
- сфера применения
-
Обзор стандарта и его техническое развитие
BS EN 60695-11-5:2017, британская реализация IEC 60695-11-5:2016, заменяет стандарт 2005 года. Основные технические изменения включают: использование топлива, определяемого как пропан или бутан с чистотой ≥95%, добавление механизма перемещения горелки для предотвращения помех от капания и ссылка на ASTM-B187 для материала медных блоков.
Основные требования к испытательной аппаратуре
Компоненты Требования к спецификации Допуск Горелка Длина ≥ 35 мм, отверстие 0,5 мм ±0,1 мм Высота пламени 12 мм ±1 мм Время нагрева медного блока 100°C→700°C 23,5 с±1,0 с
Ключевые моменты управления процессом испытания
Испытание подтверждения наличия пламени должно проводиться при использовании нового источника газа, а кривая повышения температуры медного блока должна использоваться для проверки соответствия выходной энергии пламени требованиям (см. Приложение А стандарта). Испытательная среда должна соответствовать следующим требованиям:
- Объем лаборатории ≥ 0,5 м³
- Интенсивность фонового освещения < 20 люкс
- Отсутствие помех воздушному потоку (невозмутимое пламя свечи)
Рекомендации по внедрению и анализ случая
В соответствии с примером применения IEC 60384-1:2016 для постоянных конденсаторов уровень жесткости испытания следует выбирать в соответствии с объемом компонента:
- Объем > 1750 мм³: время воздействия пламени 30 с, максимально допустимое время горения 30 с
- Объем ≤ 250 мм³: время воздействия пламени 5-15 с (в зависимости от уровня противопожарной защиты)
Отчет об испытании должен включать ключевые данные, такие как образец описание, условия предварительной обработки, место приложения пламени и продолжительность горения.
BS EN 60695-11-5:2017 Ссылочный документ
- IEC 60695-4:2012 Испытание на пожарную опасность. Часть 4. Терминология, касающаяся огневых испытаний электротехнических изделий
- IEC Guide 104 Подготовка публикаций по безопасности и использование базовых публикаций по безопасности и публикаций по групповой безопасности.*， 2019-07-24 Обновление
- ISO/IEC GUIDE 51 Аспекты безопасности. Рекомендации по их включению в стандарты
BS EN 60695-11-5:2017 История
- 2017 BS EN 60695-11-5:2017 Отслеживаемые изменения. Проверка пожарной опасности. Испытательное пламя. Метод испытания игольчатым пламенем. Аппаратура, организация подтверждающих испытаний и руководство
- 2005 BS EN 60695-11-5:2005 Испытание пожарной опасности. Испытательное пламя. Метод испытания игольчатым пламенем. Аппаратура, организация подтверждающего испытания и руководство.
- 0000 BS EN 60695-2-2:1993
