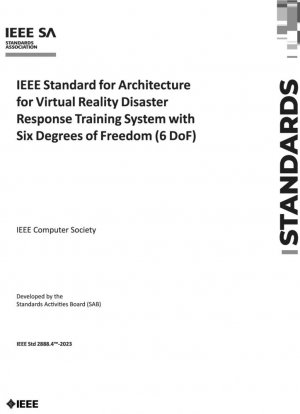

IEEE 2888.4-2023
Стандарт IEEE по архитектуре системы обучения реагированию на стихийные бедствия в виртуальной реальности с шестью степенями свободы (6 степеней свободы)
- Стандартный №
- IEEE 2888.4-2023
- Дата публикации
- 2024
- Разместил
- Institute of Electrical and Electronics Engineers (IEEE)
- Последняя версия
- IEEE 2888.4-2023
- сфера применения
-
Обзор стандарта и техническая база
IEEE 2888.4-2023 — это спецификация архитектуры систем виртуальной реальности для крупномасштабных тренировок по реагированию на стихийные бедствия. Утвержденный и опубликованный Ассоциацией стандартов IEEE 6 декабря 2023 года, этот стандарт направлен на предоставление унифицированного архитектурного справочника для систем обучения виртуальной реальности с шестью степенями свободы (6DoF). Этот стандарт был разработан для удовлетворения растущего спроса на обучение реагированию на стихийные бедствия, учитывая значительные ограничения традиционных методов обучения с точки зрения безопасности, стоимости и повторяемости.
Основная ценность этого стандарта заключается в решении ключевых технических проблем, возникающих в крупномасштабных системах обучения виртуальной реальности: точное отслеживание движения, взаимодействие с данными в реальном времени и интегрированная мультисенсорная обратная связь. Определяя стандартизированную четырехуровневую архитектуру, он обеспечивает взаимодействие и масштабируемость между системами от разных поставщиков.
Углубленный анализ структуры архитектуры
Стандарт определяет архитектуру системы, состоящую из четырех ключевых слоев, каждый из которых имеет определенные функциональные обязанности:
Уровень архитектуры Основные компоненты Функциональное описание Технические требования Физический уровень Большая среда пространства, датчики, исполнительные механизмы Обеспечение реального учебного пространства, сбор данных о движениях обучаемых и обеспечение тактильной обратной связи Размер пространства настраивается в соответствии с количеством людей (см. Таблицу 1), а высота установки оптической камеры составляет ≥2500 мм Уровень обработки данных Интерфейс датчика, менеджер данных Обрабатывает необработанные данные датчика и преобразует их в формат, используемый уровнем контента Поддерживает стандарт интерфейса датчика IEEE 2888.1 Уровень контента Менеджер сцен, менеджер взаимодействий и менеджер оценок Управление сценариями катастроф, анализ взаимодействия студентов и проведение оценок обучения Поддержка переключения сцен в реальном времени и динамического обновления контента Уровень представления Менеджер рендеринга и менеджер отображения VR Создание визуального вывода, управление устройствами отображения VR и запись хода обучения Соответствует с требованиями IEEE Std 3079-2020 по борьбе с укачиванием Физический уровень, как основа системы, требует, чтобы учебное пространство было точно сконфигурировано в зависимости от количества участников. Стандарт четко определяет минимальные размеры пространства для различного количества людей, например, 5 м × 7 м для 3 человек и 18 м × 22 м для 10 человек. Такая конфигурация гарантирует, что участники могут свободно перемещаться в среде VR, не будучи ограничены физическим пространством.
Технические требования к системе датчиков
Стандарт устанавливает подробные технические требования к датчикам отслеживания движения, которые подразделяются на две категории: обязательные и дополнительные датчики.
Требуемые датчики включают в себя оптические датчики камеры, активные светодиодные датчики или маркеры жесткого тела (для головы, рук и талии), а также датчики HMD IMU. Вместе эти датчики образуют основу системы отслеживания движения, обеспечивая точный захват положения и изменений позы участников в трехмерном пространстве.
Дополнительные датчики включают датчики IMU тела, тактильные датчики, датчики RGB-камеры, датчики перчаток и датчики гироскопа. Эти датчики повышают интерактивные возможности системы и точность сбора данных, особенно в сценариях, требующих точного отслеживания движений рук.
Стандарт особо подчеркивает требования к установке оптических датчиков камеры: высота установки должна быть не менее 2500 мм, место установки должно быть защищено от вибрационных помех, и поблизости не должно быть отражающих объектов. Количество камер следует определять на основе размера тренировочной зоны и количества отслеживаемых целей.
Система приводов и мультисенсорная обратная связь
Система приводов отвечает за преобразование событий в виртуальной среде в сенсорную обратную связь в физическом мире, повышая реализм обучения. Стандарт требует, чтобы исполнительные механизмы соответствовали стандарту IEEE Std 2888.2 для обеспечения согласованной работы с системой датчиков.
Типичные области применения исполнительных механизмов включают: при возникновении пожара в виртуальной среде активируются генераторы горячего воздуха в физическом пространстве для обеспечения тепловой обратной связи; при обучении по устранению утечек химических веществ вентиляторные системы имитируют распространение опасных газов. Этот механизм мультисенсорной обратной связи значительно повышает реализм и эффективность обучения.
Требования к производительности системы и соображения безопасности
Стандарт устанавливает четкие требования к производительности системы, уделяя особое внимание времени отклика и точности позиционирования:
Система должна обеспечивать достаточно короткое время отклика, чтобы пользователи не испытывали физический или психологический дискомфорт из-за задержек системы. Кроме того, точность трехмерного позиционирования должна быть достаточно высокой, чтобы предотвратить случайные столкновения или непреднамеренный выход из безопасной зоны.
С точки зрения обеспечения безопасности стандарт требует, чтобы физическое пространство было оборудовано защитными устройствами для предотвращения случайных столкновений обучаемых с другими людьми или объектами. Учебная площадка должна быть вымощена амортизирующим материалом и поддерживать безопасное расстояние приблизительно 1 метр от стен.
Анализ типичных сценариев применения
В стандартном приложении приведены два типичных случая применения, демонстрирующих варианты конфигурации системы для различных сценариев катастроф:
Обучение реагированию на химические аварии: в пространстве размером 12 м × 12 м участвовали шесть участников. Конфигурация датчиков включала оптические камеры, гироскопы, инерциальные измерительные блоки и датчики изгиба. Исполнительные механизмы использовали систему вентиляторов для имитации диффузии химических веществ.
Обучение пожаротушению: в пространстве размером 18 м × 18 м участвовали десять участников. Исполнительные механизмы включали тепловые подушки, генераторы горячего воздуха и ветровое оборудование. Обучающиеся имели при себе профессиональное оборудование, такое как пожарные сопла, огнетушители и кислородные баллоны.
Рекомендации по внедрению и передовой опыт
Основываясь на стандартных требованиях, при внедрении системы обучения реагированию на стихийные бедствия с использованием виртуальной реальности следует учитывать следующие ключевые факторы:
Пространственная планировка: Учебная площадка должна иметь прямоугольную, а не квадратную форму, с мягким полом и чёрными стенами и потолками для уменьшения отражения света. Следует избегать препятствий, таких как колонны.
Размещение датчиков: Количество и расположение оптических датчиков камеры следует определять с учётом размера помещения, количества пользователей и характера их перемещений. Рекомендуется многоуровневая стратегия развертывания для обеспечения охвата без слепых зон.
Интеграция систем: Убедитесь, что все компоненты соответствуют стандартам IEEE, в частности, интерфейсы датчиков соответствуют 2888.1, интерфейсы исполнительных механизмов соответствуют 2888.2, а системы отображения соответствуют требованиям 3079 по борьбе с укачиванием.
Меры безопасности: Создайте комплексную систему обеспечения безопасности, включая физические средства защиты, механизмы аварийной остановки и системы мониторинга персонала, чтобы обеспечить безопасный и контролируемый процесс обучения.
Технологическое развитие и перспективы
Выпуск стандарта IEEE 2888.4-2023 знаменует собой новый этап в развитии стандартизации систем обучения виртуальной реальности. С развитием технологий сенсорики, рендеринга и искусственного интеллекта будущие системы будут продолжать развиваться в следующих аспектах:
Высокоточное отслеживание движения, более реалистичная мультисенсорная обратная связь и более интеллектуальные системы генерации и оценки сцен. Стандарт предоставляет базовую основу для разработки этих технологий, обеспечивая совместимость и взаимодействие между различными техническими направлениями.
Этот стандарт применим не только к обучению реагированию на стихийные бедствия; его архитектурные концепции и технические требования могут быть распространены на другие области, требующие обучения в виртуальной реальности в больших пространствах, такие как промышленное обучение, медицинское моделирование, спортивные тренировки и т. д., и имеет широкие перспективы применения.
IEEE 2888.4-2023 Ссылочный документ
- IEEE Std 2888.1 Стандарт IEEE для спецификации интерфейса датчиков для кибер- и физического миров
- IEEE Std 2888.2 Стандарт IEEE для интерфейса привода для кибер- и физического мира
- IEEE Std 3079-2020 Стандарт IEEE для технологии снижения заболеваемости на основе виртуальной реальности (VR) с головным дисплеем (HMD)
IEEE 2888.4-2023 История
- 2024 IEEE 2888.4-2023 Стандарт IEEE по архитектуре системы обучения реагированию на стихийные бедствия в виртуальной реальности с шестью степенями свободы (6 степеней свободы)
