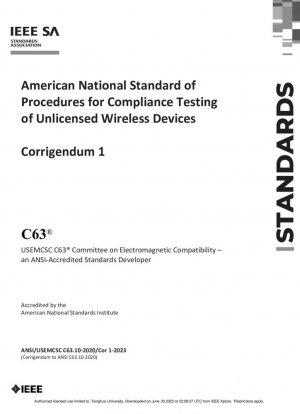

IEEE C63.10-2020/COR1-2023
Американский национальный стандарт процедур тестирования нелицензированных беспроводных устройств на соответствие требованиям — исправление 1

Стандартный №

IEEE C63.10-2020/COR1-2023

Дата публикации

2023

Разместил

Institute of Electrical and Electronics Engineers (IEEE)

Последняя версия

IEEE C63.10-2020/COR1-2023

сфера применения

Углубленный анализ основных изменений в поправке ANSI C63.10-2020

Американский национальный институт стандартов (ANSI) 10 апреля 2023 года официально утвердил и опубликовал стандарт ANSI/USEMCSC C63.10-2020/Cor 1-2023, который вносит существенные технические изменения в стандарт процедуры испытаний на соответствие требованиям для беспроводных устройств, не требующих лицензирования. Эти изменения в первую очередь касаются требований к калибровке сети стабилизации импеданса линии (LISN), формулы расчета полосы пропускания 10 дБ и обновлений спецификаций испытаний для устройств беспроводной передачи энергии, отражающих последние разработки в области технологий испытаний на электромагнитную совместимость.

---

Основные технические изменения в поправке

Основные технические изменения в этой поправке сосредоточены в четырех ключевых областях: обновленные нормативные ссылки, пересмотренные методы испытаний наведенных излучений линий электропередачи переменного тока, оптимизированные процедуры измерений для сверхширокополосных устройств и улучшенные спецификации испытаний для устройств беспроводной передачи энергии.

Основная корректировка требований к калибровке LISN

В пункте 6.2.2 поправка отменяет обязательное требование использовать удлинители для калибровки LISN. Это изменение основано на обширных экспериментальных данных, которые показывают, что калибровка удлинителя не приводит к значительному повышению точности измерений в реальных испытаниях, а вместо этого увеличивает сложность испытаний. Новые требования:

Элементы теста	Требования исходного стандарта	Пересмотренные требования	Техническое воздействие
Калибровка LISN	Для калибровки требуется использование удлинителя	Отмена требования калибровки удлинителя	Упрощение процесса тестирования и повышение эффективности
Обработка шнура питания	Строгое ограничение метода сгибания	Четко формируйте жгут проводов не длиннее 40 см	Снижение неопределенности теста
Измерение Местоположение	Не указано чётко	Чётко измеряйте на конце LISN	Обеспечение согласованности измерений

---

Исправление формулы расчёта полосы пропускания 10 дБ

Эта поправка существенно изменяет формулу расчёта полосы пропускания 10 дБ для сверхширокополосных устройств. Исходная формула имела теоретические изъяны при расчёте границ высокочастотного (fH) и низкочастотного (fL) диапазонов. Новая формула точнее отражает фактические спектральные характеристики:

Исправленная формула расчета полосы пропускания 10 дБ: B-10 = fH - fL

Формула расчета центральной частоты: fc = (fH + fL) / 2

Данная поправка гарантирует соответствие результатов измерений требованиям регулирующих органов, таких как FCC, и позволяет избежать неверных оценок соответствия из-за неточных формул расчета.

---

Обновления спецификаций испытаний оборудования беспроводной передачи энергии

Поправка значительно улучшает требования к испытаниям оборудования беспроводной передачи энергии (WPT) в главе 16. Основные изменения включают в себя:

Обновления нормативных ссылок

В стандарт ANSI C63.30-2021 добавлена новая ссылка, которая содержит подробное руководство по методам измерения радиочастотного излучения для оборудования беспроводной передачи энергии. Настоящая рекомендация гарантирует соответствие методов испытаний оборудования беспроводной электропередачи новейшим техническим стандартам.

Требования к конфигурации испытаний

Для компонентов беспроводной электропередачи, классифицируемых как радиоустройства, поправка требует, чтобы они были настроены в соответствии с процедурами ANSI C63.30-2021 и обеспечивали непрерывную передачу на максимальной мощности на частотах беспроводной электропередачи в течение всего периода испытаний. Это требование обеспечивает строгость условий испытаний и сопоставимость результатов.

Тип устройства	Требования к тесту	Настройки мощности	Продолжительность теста
Источник WPT	Настроено в соответствии с ANSI C63.30	Максимальная передаваемая мощность	Во время всего теста
Система WPT	Настроено в соответствии с ANSI C63.30	Максимальная передаваемая мощность	Во время всего теста
Клиент WPT Устройство	Сохранение исходных требований	Нормальный режим работы	Типичный рабочий цикл

---

Технический анализ поправки к формулам Приложения L

Поправка вносит существенные изменения в Формулу L.1 в Приложении L, которая используется для расчета десенсибилизации обнаружения пика сигнала FMCW:

Измененная Формула L.1 обеспечивает более точный метод расчета полосы пропускания канала с учетом характеристик ЛЧМ-сигналов и влияния полосы разрешения. Эта поправка обеспечивает более точную оценку эффекта десенсибилизации детектора при измерении сигналов FMCW.

---

Рекомендации и передовой опыт по внедрению стандарта

Основываясь на технических изменениях в этой поправке, испытательным лабораториям и производителям оборудования рекомендуется принять следующие стратегии внедрения:

Оптимизация процесса тестирования

1. Обновление процедуры калибровки LISN: Немедленно прекратить использование удлинительных кабелей для калибровки LISN и использовать прямое соединение. 2. Пересмотр документации по испытаниям: Обновить инструкции по проведению испытаний и стандартные рабочие процедуры, чтобы отразить новые формулы и требования. 3. Обучение персонала: Предоставить инженерам по испытаниям специальное обучение по новым требованиям для обеспечения правильного понимания и внедрения.

Требования к проверке оборудования

1. Проверка системы измерения: Использовать стандартный источник сигнала для проверки точности системы измерения с полосой пропускания 10 дБ. 2. Оценка неопределенности: Повторная оценка неопределенности испытательной системы с учетом влияния пересмотренной формулы. 3. Сравнительные испытания: Организация межлабораторных сравнений для обеспечения правильного внедрения новых требований.

Оценка соответствия

1. Обзор исторических данных: Данные для устройств, испытанных с использованием старой формулы, будут рассмотрены и повторно испытаны при необходимости. 2. Обновление отчета об испытаниях: В отчете об испытаниях будет четко указана используемая версия стандарта и статус поправки. 3. Коммуникация с регулирующими органами: Поддержание связи с регулирующими органами, такими как FCC, для обеспечения принятия методов испытаний.

---

Предыстория технического развития и влияние на отрасль

Выпуск этой поправки отражает постоянное развитие технологии испытаний на электромагнитную совместимость и ее ответ на реальные потребности в области инжиниринга. Основной фон технической эволюции включает в себя:

Оптимизация метода испытаний

На основе обширных экспериментальных данных и фактического опыта испытаний было обнаружено, что некоторые традиционные требования к испытаниям (такие как калибровка удлинительного кабеля LISN) не дают ожидаемых технических преимуществ в реальных приложениях, а вместо этого увеличивают сложность и стоимость испытаний. Выпуск этой поправки отражает переход в установлении стандартов от теоретического совершенства к практическому применению.

Адаптация к новым технологиям

С быстрым развитием технологии беспроводной передачи энергии существующие методы испытаний больше не полностью адаптированы к характеристикам новых устройств. Ссылка на специализированный стандарт испытаний WPT ANSI C63.30 обеспечивает профессионализм и точность методов испытаний.

Потребности в международной координации

Технические изменения в поправке учитывают координацию и согласованность с другими международными стандартами (такими как стандарты CISPR и EN), что поможет снизить технические барьеры в международной торговле и повысить совместимость устройств на мировом рынке.

Внедрение данной поправки окажет серьёзное влияние на испытательные лаборатории, производителей оборудования и органы по сертификации. Соответствующим сторонам рекомендуется незамедлительно обновить свои процедуры испытаний и системы управления качеством, чтобы обеспечить соответствие новейшим требованиям стандартов.
