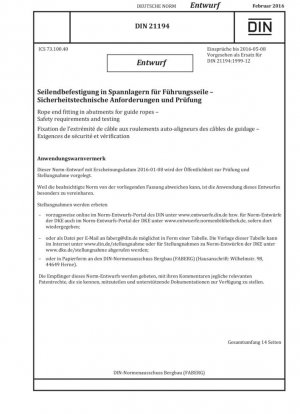

DIN 21194 E:2016-02
Проходка шахты. Упор для направляющих канатов. Требования безопасности и испытания.
- Стандартный №
- DIN 21194 E:2016-02
- Дата публикации
- 2016
- Разместил
- German Institute for Standardization
- состояние
- быть заменен
- DIN 21194:2016-10
- Последняя версия
- DIN 21194:2016-10
- сфера применения
-
Обзор стандарта и техническая база
DIN 21194:2016, разработанный Комитетом по горным стандартам Немецкого института стандартизации (FABERG), заменяет DIN 21194:1999-12. Он специально определяет требования безопасности и методы испытаний для концевых анкеров в натяжителях направляющих канатов. Этот стандарт, разработанный в соответствии с немецким Законом о безопасности продукции (ProdSG) и Техническим регламентом горной промышленности (TAS), распространяется на системы анкеров направляющих канатов, используемые при проходке шахт.
Область применения и технические параметры
Настоящий стандарт распространяется на концевые анкеры в натяжителях направляющих канатов с номинальным диаметром до 36 мм. Эти натяжители способны выдерживать различные усилия натяжения до 125 кН. Натяжные устройства, состоящие в основном из концевых анкеров, поперечных балок, продольных балок и упорных стержней, являются ключевыми компонентами безопасности в оборудовании шахтных стволов.
Технические параметры Диапазон спецификаций Применимые условия Диаметр направляющего троса 20-36 мм Номинальный диаметр Сила натяжения ≤125 кН Зависит от глубины скважины Коэффициент безопасности ≥4,5 раза Соответствует требованиям TAS Материал поперечной балки S235/S355 DIN EN 10025-2
Основные технические требования безопасности
Конструктивный состав и система идентификации
Концевые крепления имеют модульную конструкцию, состоящую из 11 основных компонентов: траверсы, направляющей пластины, отклоняющего устройства, буфера и зажима. Стандарт устанавливает комплексную систему идентификации. Например, «DIN 21194-75-U300-28» обозначает полную конфигурацию с усилием натяжения 75 кН, траверсой U300 и подходит для направляющих канатов диаметром 28 мм.
Технические характеристики основных компонентов
Название компонента Стандарт материала Основные технические требования Метод испытания Траверс (поз. 1) DIN 1026-1 U300/U400 Отверстие 27–42 мм, варьируется в зависимости от диаметра каната Измерение размеров, сертификация материалов Скользящая пластина (поз. 2) DIN EN 10025-2 Длина в разложенном виде 1020-1120 мм Проверка геометрических размеров Отклонитель троса (поз. 3) EN-GJL-200/DIN EN 1561 Радиус дуги 15-19 мм Неразрушающий контроль, проверка размеров Зажим (поз. 5) S355 (DIN EN 10025-2) Крутящий момент болта 580 Нм Испытание крутящего момента, испытание на твердость В узле зажима используются три пары зажимных механизмов для фиксации направляющего троса. Расчеты и испытания подтвердили, что данная конструкция обеспечивает коэффициент запаса прочности не менее 4,5 раз, полностью отвечая требованиям безопасности канатов, указанным TAS.
Выбор материала и требования к процессу
Стандартизация материалов
Стандарт строго регламентирует материалы, используемые для каждого компонента: конструктивные детали в основном изготавливаются из стали марок S235 и S355 (DIN EN 10025-2), отливки — из серого чугуна EN-GJL-200 (DIN EN 1561), а буферы — из материала RCH 1000. Для всех материалов должна быть предоставлена сертификация материалов и декларация соответствия.
Контроль процесса производства
Общие допуски соответствуют требованиям к точности класса m ISO 2768. Важные соединения, такие как зажимные болты, должны быть затянуты динамометрическим ключом с моментом затяжки 580 Н·м для обеспечения надежности соединения. Все процессы сварки, литья и механической обработки должны соответствовать действующим отраслевым стандартам.
Требования к испытаниям и проверкам
Глава 4 стандарта предусматривает, что все технические требования безопасности должны быть проверены посредством визуального осмотра и измерения размеров. Испытания включают в себя:
- Испытание состава материала и механических свойств
- Проверку точности размеров и геометрических допусков
- Качество поверхности и неразрушающий контроль
- Функциональное испытание после сборки
- Проверку крутящего момента болтовых соединений
Производители должны вести полные протоколы испытаний, чтобы продемонстрировать, что их продукция соответствует всем требованиям стандарта.
Рекомендации по внедрению стандарта
Руководство по проектированию и применению
На основе примеров применения в Приложении А стандарт предоставляет типичные конфигурации для подъемных систем с одной и двумя клетями. Продольные балки крепятся к стене шахты упорными стержнями, а также рекомендуется конструкция опоры и нажимного блока, показанная в стандарте.
Примечания к инженерной практике
- Поперечная балка должна быть рассчитана и проверена в соответствии с требованиями TAS на основе необходимого натяжения троса.
- Концевые крепления могут быть установлены напрямую со смещением, в этом случае узел продольной балки можно исключить.
- Зажимы и дефлекторы с различными диаметрами направляющего троса должны использоваться с соответствующими спецификациями.
- Регулярно проверяйте состояние затяжки болтов, чтобы убедиться, что поддерживается указанное значение крутящего момента.
Управление соответствием
Поскольку это проект стандарта, требуются специальные консультации при фактическом применении. Пользователям рекомендуется:
- Внимательно следить за официальной версией стандарта.
- Создать комплексную систему контроля качества.
- Сохранять все записи испытаний и проверок.
- Регулярно проводить оценку безопасности оборудования.
Технологическое развитие и обновления стандартов
По сравнению с изданием 1999 года, в данной редакции в основном обновлены нормативные ссылки, оптимизированы иллюстрации и внесены редакционные изменения. Стандарт по-прежнему ориентирован на развитие технологий безопасности горнодобывающего оборудования, отражая технологическое накопление Германии и строгий подход к оборудованию для безопасности горнодобывающей промышленности.
Настоящий стандарт вместе с соответствующими стандартами, такими как DIN 21181 (подъемные суда), представляет собой полную систему стандартов безопасности оборудования шахтных стволов, обеспечивающую техническую поддержку для обеспечения безопасности производства в шахтах.
DIN 21194 E:2016-02 Ссылочный документ
- DIN 1026-1 Швеллеры стальные горячекатаные. Часть 1. Швеллеры стальные с коническим фланцем. Размеры, масса и свойства сечения.
- DIN 21164 Тонущая шахта. Направляющие для намотки кормов. Требования безопасности и испытания.
- DIN 434 Шайбы квадратные конические для U-образных профилей*， 2024-10-01 Обновление
- DIN 74 Зенкеры для винтов с потайной головкой, за исключением винтов с потайной головкой с головками по DIN EN 27721.*， 2020-01-01 Обновление
- DIN EN 10025-2 Прокат горячекатаный из конструкционных сталей - Часть 2. Технические условия поставки нелегированных конструкционных сталей; Немецкая версия EN 10025-2:2019*， 2019-10-01 Обновление
- DIN EN 10058 Горячекатаные плоские стальные прутки и стальные широкие полосы общего назначения. Размеры и допуски по форме и размерам*， 2019-02-01 Обновление
- DIN EN 1561 Литье - Серые чугуны; Немецкая версия EN 1561:2023*， 2024-03-01 Обновление
- DIN EN ISO 10642 Механические соединительные элементы — винты с потайной головкой под внутренний шестигранник с пониженной несущей способностью (ISO/DIS 10642:2025); Немецкая и английская версии prEN ISO 10642:2025*， 2025-09-01 Обновление
- DIN EN ISO 4014 Крепежные изделия. Болты с шестигранной головкой. Марки продукции A и B (ISO 4014:2022); Немецкая версия EN ISO 4014:2022.*， 2022-10-01 Обновление
- DIN EN ISO 4032 Крепежные детали – гайки шестигранные обычные (тип 1) (ISO 4032:2023); Немецкая версия EN ISO 4032:2023*， 2023-12-01 Обновление
- DIN ISO 2768-1 Общие допуски; допуски на линейные и угловые размеры без указания индивидуальных допусков; идентичен ISO 2768-1:1989
DIN 21194 E:2016-02 История
- 2016 DIN 21194:2016-10 Крепление концов каната в упорах для направляющих канатов. Требования безопасности и испытания / Примечание: DIN 21194 (1999-12) остается действительным наряду с настоящим стандартом до 31 марта 2017 г.
- 2016 DIN 21194 E:2016-02 Проходка шахты. Упор для направляющих канатов. Требования безопасности и испытания.
- 2016 DIN 21194:2016 Концевая часть каната в упорах для направляющих канатов. Требования безопасности и испытания.
- 1999 DIN 21194:1999 Проходка шахты. Упор для направляющих канатов. Требования безопасности и испытания.
- 0000 DIN 21194:1985
