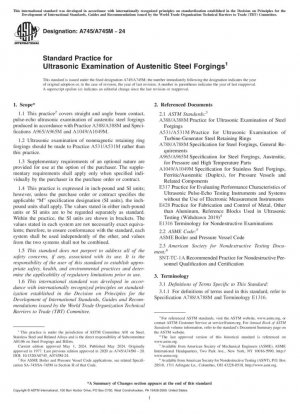

ASTM A745/A745M-24
Стандартная практика ультразвукового контроля поковок из аустенитной стали

Стандартный №

ASTM A745/A745M-24

Дата публикации

2024

Разместил

American Society for Testing and Materials (ASTM)

Последняя версия

ASTM A745/A745M-24

---

сфера применения

Анализ основного содержания стандарта

Область применения

Настоящий стандарт распространяется на ультразвуковой импульсный эхо-контроль с использованием контактного прямого и наклонного преобразователя поковок из аустенитной стали, изготовленных в соответствии с A388/A388M, A965/A965M и A1049/A1049M.

---

Технические требования к испытательному оборудованию

Компоненты оборудования	Технические требования	Период калибровки
Электронные приборы	1/2,25/5 МГц Трехполосный, горизонтальная линейность ≤2%	12 месяцев
Усилитель	Линейная характеристика ±2% (≤100% полной высоты экрана)	Предварительная проверка
Зонд	Прямой зонд с максимальной эффективной площадью 1,5 дюйма², угловой зонд с углом преломления 30–70°

Класс качества	Размер контрольного отверстия	Применимая толщина	Критерии приемки
QL-1
QL-4	Отверстие с плоским дном 13 мм	≤600 мм	≥100% кривая DAC
QL-5	Метод обратного отражения	>600 мм	Потери обратного отражения ≤5%

Рекомендации по развитию и внедрению технологий

Разработка стандартов

В издании 2024 года в основном обновлена глава с определениями терминов и усилена координация с ASME BPVC. По сравнению с версией 2020 года добавлены специальные требования к применению электронных схем управления усилением (например, TCG).

Рекомендации по внедрению

• Для поковок толщиной более 200 мм рекомендуется использовать метод калибровки половинного узла для повышения надежности обнаружения.
• Для крупнозернистых материалов следует подготовить несколько наборов сравнительных испытательных образцов, чтобы различать структурный шум и истинные дефекты.
• Класс качества и дополнительные требования (например, шероховатость поверхности S2 125 мкдюймов) должны быть четко указаны в договоре купли-продажи.

Типичный случай применения

Проверка фланца из ядерной нержавеющей стали: На фланце из аустенитной стали DN800 с классом QL-3 (эталонное отверстие с плоским дном 10 мм) было обнаружено три дефекта, превышающие стандарт в Визуализация в окружном направлении с помощью наклонного датчика с частотой 2,25 МГц подтвердила, что это были дефекты, вызванные ковкой, что на 92% совпало с результатами ультразвукового контроля.

ASTM A745/A745M-24 Ссылочный документ

• ASTM A1049/A1049M Стандартные спецификации на поковки из ферритной/аустенитной (дуплексной) нержавеющей стали для сосудов под давлением и сопутствующих компонентов
• ASTM A388/A388M Стандартная практика ультразвукового контроля поковок из тяжелой стали
• ASTM A531/A531M Стандартная практика ультразвукового контроля стальных стопорных колец турбогенераторов
• ASTM A788/A788M Стандартные технические условия на стальные поковки, общие требования*， 2025-05-01 Обновление
• ASTM A965/A965M Стандартные технические условия на поковки из аустенитной стали для деталей, работающих под давлением и при высоких температурах*， 2025-03-01 Обновление
• ASTM E1316 Стандартная терминология для неразрушающих испытаний*， 2025-08-01 Обновление
• ASTM E317 Стандартная практика оценки эксплуатационных характеристик приборов и систем ультразвукового импульсно-эходиагностического исследования без использования электронных измерительных приборов
• ASTM E428 Стандартная практика изготовления и контроля металлических, кроме алюминия, эталонных образцов, используемых при ультразвуковом контроле*， 2025-10-23 Обновление

ASTM A745/A745M-24 История

• 2024 ASTM A745/A745M-24 Стандартная практика ультразвукового контроля поковок из аустенитной стали
• 2020 ASTM A745/A745M-20 Стандартная практика ультразвукового контроля поковок из аустенитной стали
• 2015 ASTM A745/A745M-15 Стандартная практика ультразвукового контроля поковок из аустенитной стали
• 2012 ASTM A745/A745M-12 Стандартная практика ультразвукового контроля поковок из аустенитной стали
• 1994 ASTM A745/A745M-94(2009) Стандартная практика ультразвукового контроля поковок из аустенитной стали
• 1994 ASTM A745/A745M-94(2003) Стандартная практика ультразвукового контроля поковок из аустенитной стали
• 1999 ASTM A745/A745M-94(1999) Стандартная практика ультразвукового контроля поковок из аустенитной стали
