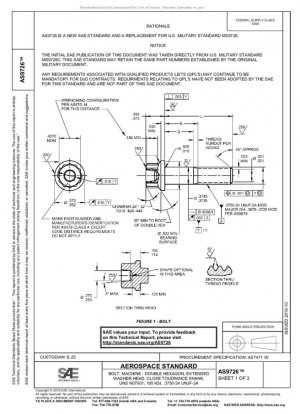

БОЛТ, СТАНОЧНЫЙ - ДВОЙНОЙ ШЕСТИГРАННИК, УДЛИНЕННАЯ ГОЛОВКА С ШАЙБОЙ, ХВОСТОВИК С ЖЕСТКИМ ДОПУСКОМ, UNS N07001, 165 KSI, .3750-24 UNJF-3A

Стандартный №

SAE AS9726-2019

Дата публикации

2019

Разместил

Society of Automotive Engineers (SAE)

Последняя версия

SAE AS9726-2019

сфера применения

Обзор технических характеристик стандарта AS9726

AS9726 — это аэрокосмический стандарт, опубликованный Обществом автомобильных инженеров (SAE), в котором конкретно указаны технические требования к прецизионным болтам с удлиненной шестигранной головкой и шайбой. Выпущенный в октябре 2019 года, этот стандарт напрямую заменяет военный стандарт США MS9726C. Хотя он наследует существующую систему нумерации деталей, он был модернизирован с точки зрения технических требований и управления качеством.

---

Предыстория разработки стандарта и технологической эволюции

Разработка стандарта AS9726 обусловлена острой потребностью аэрокосмической промышленности в высоконадежных крепежных элементах. Хотя традиционный военный стандарт MS9726C доказал свою надежность за многие годы использования, достижения в области производственных технологий и материаловедения потребовали более систематизированной и международной системы стандартов.

Технологическая эволюция в основном отражается в следующих аспектах:

Технические параметры	Военный стандарт MS9726C	Стандарт AS9726 SAE	Техническое усовершенствование
Система стандартов	Система военных спецификаций	Международная система стандартизации	Более широкое международное признание
Спецификация материала	Военный стандарт на материалы	AMS5708 (UNS N07001)	Стандартизированная техническая спецификация материалов
Требования к испытаниям	Традиционные методы контроля	Инспекция с использованием флуоресцентных проникающих веществ ASTM E1417/E1417M	Более передовая технология неразрушающего контроля
Стандарты размеров	Традиционные допуски в дюймах	Геометрические допуски ASME Y14.5-2009	Современные стандарты геометрических размеров и допусков
Обработка поверхности	Основные требования к поверхности	Стандарт ASME B46.1 для текстуры поверхности	Более точный контроль качества поверхности

---

Ключевые технологии и эксплуатационные характеристики

Требования к свойствам материалов

Стандарт предусматривает, что материал болта должен быть из жаропрочного сплава на основе никеля UNS N07001, соответствующего спецификации AMS5708. Этот материал обладает превосходной коррозионной стойкостью и эксплуатационными характеристиками при высоких температурах, сохраняя стабильные механические свойства в суровых условиях аэрокосмической отрасли.

Характеристики эксплуатационных свойств материала:

• Прочность на растяжение: 165 кфунтов на кв. дюйм (приблизительно 1138 МПа)
• Диапазон рабочих температур: от -55°C до 650°C
• Стойкость к коррозии: Превосходная стойкость к окислению и коррозии
• Усталостная прочность: Превосходные характеристики многоцикловой усталости

Система размеров и допусков

Стандарт охватывает 78 спецификаций болтов, от MS9726-03 до MS9726-80, с длиной от 0,838 дюйма до 5,670 дюйма. .3750-24 UNJF-3A ASME B1.15 Диаметр вала D Допуск точности Макс. .3750 дюймов Высота головки K Контроль максимального значения От 0,198 до 5,010 дюйма Длина резьбы G Гарантированное минимальное значение От 0,105 до 4,917 дюйма Общая длина L ±0,010 дюйма Контроль точности

---

Производственный процесс и качество Контроль

Требования к процессу холодной прокатки

Стандарт уделяет особое внимание требованиям к процессу холодной прокатки для переходной зоны между головкой и хвостовиком. Согласно спецификации закупок AS7471, радиус перехода должен быть сформирован с использованием процесса холодной прокатки для обеспечения обтекаемой целостности материала и повышения усталостной долговечности.

Ключевые моменты контроля процесса:

• Деформация в переходной зоне не должна влиять на несущую область
• Деформация диаметра прутка не должна превышать предела 0,3750 дюйма
• Убедитесь, что поток зерна материала соответствует требованиям к усталостным характеристикам

Качество поверхности и контроль

Требования к качеству поверхности соответствуют стандартам ASME B46.1. Если не указано иное, требование к шероховатости поверхности составляет 125 микродюймов Ra. Все острые края должны иметь фаску размером от 0,003 до 0,015 дюйма.

Требования к инспекции включают:

• Флуоресцентный контроль проникающими веществами: ASTM E1417/E1417M Тип 1, Уровень чувствительности 2
• Размерный контроль: с использованием методов, соответствующих ASME Y14.5-2009
• Сертификация материалов: предоставлен отчет о сертификации материалов AMS5708

---

Применение и типовые примеры

Стандартные болты AS9726 в основном используются в критически важных соединениях в аэрокосмической промышленности, особенно там, где требуются высокая надежность и точность посадки.

Системы крепления двигателей

В системах крепления авиационных двигателей конструкция с двойным шестигранником и удлиненной пластиной обеспечивает увеличенный контакт ключа и передачу крутящего момента. Хвостовик с прецизионными допусками обеспечивает стабильный предварительный натяг даже в условиях вибрации.

Система управления полетом

Этот стандартный болт используется в механизмах тяги управления полетом, где его точные допуски гарантируют точность движения механизма, а материал UNS N07001 обеспечивает необходимую прочность и коррозионную стойкость.

Соединения конструкций космических аппаратов

В соединениях основных конструкций космических аппаратов высокая прочность и превосходные усталостные характеристики болта 165 KSI обеспечивают надежность во время запуска и в условиях космоса.

---

Рекомендации по внедрению и меры предосторожности

Рекомендации по покупке и приемке

При покупке болтов стандарта AS9726 обратите внимание на следующие моменты:

Шаги	Рекомендуемые меры	Меры предосторожности
Выбор поставщика	Выбирайте поставщиков с сертификацией AS9100	Подтвердите, что поставщик имеет опыт производства авиационного крепежа
Техническое соглашение	Четко ссылайтесь на последнюю версию AS9726	Избегайте использования неназначенной детали Номера
Критерии приемки	Приемка согласно спецификации AS7471	Обратите особое внимание на отчет о флуоресцентной дефектоскопии
Требования к документам	Требуется полная сертификация материала	Включая отчеты о термообработке и осмотре

Рекомендации по установке и эксплуатации

Во время установки следует использовать калиброванный динамометрический инструмент и затягивать с указанным моментом затяжки. Рекомендуется использовать подходящую смазку для обеспечения точного предварительного натяга.

Важные примечания:

• Не используйте повторно болты, которые подвергались рабочим нагрузкам
• Избегайте влажной и коррозионной среды во время хранения
• Перед установкой проверяйте резьбу на наличие повреждений или загрязнений
• Используйте правильную последовательность установки и градиент крутящего момента

---

Тенденции и перспективы развития стандартов

В связи с непрерывным развитием аэрокосмических технологий стандарт AS9726 также будет продолжать развиваться. Будущие направления развития могут включать:

• Внедрение более передовых технологий материалов
• Усиление требований к цифровому производству и контролю качества
• Дальнейшая координация с европейскими и международными стандартами
• Внедрение требований к устойчивому производству и защите окружающей среды

Связанным компаниям рекомендуется уделять пристальное внимание обновлениям стандартов SAE и своевременно корректировать производственные процессы и системы контроля качества для поддержания технологического лидерства и конкурентоспособности на рынке.
