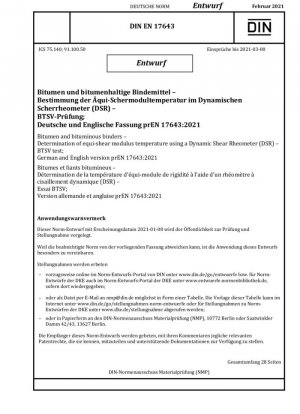

DIN EN 17643 E:2021-02
Битум и битумные вяжущие. Определение температуры модуля равного сдвига и фазового угла с использованием реометра динамического сдвига (DSR) - тест BTSV

Стандартный №

DIN EN 17643 E:2021-02

Дата публикации

2021

Разместил

German Institute for Standardization

состояние

быть заменен 2022-09

быть заменен

DIN EN 17643:2022

Последняя версия

DIN EN 17643:2022-09

сфера применения

Предыстория и область применения

В настоящем проекте стандарта (prEN 17643:2021), разработанном Техническим комитетом CEN/TC 336, предлагается использовать динамический сдвиговой реометр (DSR) для быстрого испытания характеристик битума (BTSV). Он в первую очередь применим к:

• свежему дорожному асфальту и модифицированному асфальту
• образцам после лабораторного старения (например, EN 12607-1, EN 14769)
• битумному вяжущему, полученному из асфальтобетонных смесей

Ограничения: Не применимо к битумному вяжущему, содержащему частицы размером более 250 мкм (например, наполнители, резиновая крошка).

---

Основной принцип испытания

Параметры	Технические требования	Допустимое отклонение
Режим испытания	Контролируемое напряжением колебание	Н/Д
Система пластин	Параллельные пластины диаметром 25 мм	±0,05 мм
Зазор между пластинами	1,0 мм	±0,01 мм
Сдвиг Напряжение	500Па	±5Па
Скорость температуры	1,20°C/мин	±0,05°C/мин

Испытание проводилось путем непрерывного повышения температуры (20-90°C) для определения температуры, соответствующей комплексному модулю сдвига (T_BTSV) и фазовому углу (δ_BTSV) асфальта при 15 кПа.

---

Ключевые рабочие процедуры

1. Подготовка образца

• Контроль нагрева: Не более 200°C, модифицированный полимерами асфальт согласно EN 12594
• Условия хранения: При температуре окружающей среды >30°C допускается охлаждение до ≥5°C, максимальный срок хранения — 2 недели
• Требования к формованию: Используйте силиконовые формы, чтобы избежать слипания. После формования необходимо дать отстояться в течение 30 минут (модифицированному асфальту требуется 12 часов)

2. Процедуры испытаний DSR

1. Предварительно нагрейте пластину до (80±10) °C и поддерживайте в течение 5 минут
2. Установите начальное расстояние между пластинами на 1,05 мм и отрегулируйте его до (1,00±0,01) мм после обрезки излишков образца
3. Начните испытание после уравновешивания при 20 °C в течение (15±1) минут
4. Повышайте температуру со скоростью 1,20 °C/мин и записывайте данные каждые 2,5 секунды.
5. Завершите испытание, когда G*＜14 кПа.

---

Требования к точности данных

На основе результатов межлабораторных испытаний в шести лабораториях:

• Дорожный асфальт: Повторяемость r=0,5 °C, Воспроизводимость R=2,0°C
• Полимерно-модифицированный асфальт: Повторяемость r=1,0°C, Воспроизводимость R=4,0°C

Разница температур между двумя действительными результатами испытаний должна быть ≤0,5°C, а окончательное среднее значение должно быть округлено до ближайших 0,1°C.

---

Элементы отчета об испытаниях

Должны включать: информацию об образце, статус старения, температуру предварительного нагрева, значение напряжения сдвига, температуру T_BTSV (с точностью до 0,1°C), соответствующий фазовый угол (с точностью до 0,1°), время хранения и любые отклонения от стандарта.

Анализ развития технологий

Инновация испытаний BTSV заключается в:

• Применении режима управления напряжением в нестационарных температурных условиях
• Отсутствие необходимости предварительного определения линейного вязкоупругого диапазона
• Время испытания значительно короче, чем у традиционных методов
• Надежность данных обеспечивается благодаря стандартизированным процедурам проверки температуры (см. Приложение A)

DIN EN 17643 E:2021-02 Ссылочный документ

• EN 12594 Битум и битумные вяжущие. Подготовка проб для испытаний
• EN 12597 Битум и битумные вяжущие - Терминология
• EN 12607-1 Битум и битумные вяжущие. Определение устойчивости к отверждению под воздействием тепла и воздуха. Часть 1. Метод RTFOT.
• EN 14769 Битум и битумные вяжущие вещества. Ускоренное долговременное кондиционирование при старении с помощью резервуара для выдержки под давлением (PAV).*， 2023-07-05 Обновление
• EN 14770 Битум и битумные вяжущие вещества. Определение комплексного модуля сдвига и фазового угла. Динамический реометр сдвига (DSR)*， 2023-07-05 Обновление
• EN 58 Отбор проб битумных вяжущих
