SAE AS3236E-2022
БОЛТ, МАШИННЫЙ – ГОЛОВКА С ДВУМЯ ШЕСТИГРАННИКАМИ, УДЛИНЕННАЯ ШАЙБА, ХВОСТОВИК PD, НИКЕЛЕВЫЙ СПЛАВ, UNS N07718, 185 KSI MIN, .1900-32 UNJF-3A

Стандартный №
SAE AS3236E-2022
Дата публикации
2022
Разместил
Society of Automotive Engineers (SAE)
Последняя версия
SAE AS3236E-2022

сфера применения

Обзор стандарта

Стандарт AS3236E определяет технические требования к болтам с двойной шестигранной головкой и шайбой для применения в аэрокосмической промышленности. Болты изготовлены из никелевого сплава UNS N07718, имеют минимальный предел прочности на разрыв 185 кДж/дюйм и размер резьбы .1900-32 UNJF-3A. В пересмотренном издании 2022 года в основном обновлены следующие параметры:

  • Откорректирована маркировка допусков размеров в соответствии с ASME Y14.5-2018
  • Изменена фаска направляющей резьбы в соответствии со стандартом AS1132
  • Оптимизирована конфигурация отверстий для облегчения

Свойства материала

Показатели производительности Требования AMS5662 Типичные значения
Прочность на растяжение ≥185 KSI 190-210 KSI
Предел текучести ≥120 KSI 130-150

Пример применения: в корпусе компрессора высокого давления определенного авиационного двигателя используются болты AS3236-28, которые сохраняют превосходное сопротивление ползучести при температуре 650 °C и имеют срок службы 8000 летных часов.

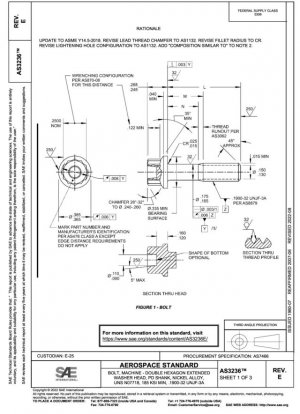

Размерные характеристики

Стандарт охватывает 43 размера от 03 до 45 с диапазоном длин 0,302–3,885 дюйма.

  • Длина L: 1,365–1,385 дюйма
  • Длина резьбы N: 0,623 дюйма
  • Толщина головки M: 0,745 дюйма (макс.)
  • Вес единицы: 1,31 фунта/100 штук

Требования к испытаниям

Элементы испытаний Стандартная основа Критерии приемки
Флуоресцентный проникающий материал ASTM E1417 Тип 1 Уровень чувствительности 2
Поверхность шероховатость ASME B46.1 ≤125 мкдюйм Ra
Обработка кромок Статья 6 стандарта Фаска 0,003–0,015 дюйма

Предложения по внедрению

  1. При покупке необходимо четко указать номер версии «REV.E».
  2. Болты старой версии, имеющиеся на складе, необходимо переоборудовать в соответствии с ПРИМЕЧАНИЕМ 9.
  3. Во время обработки следует обращать внимание на контроль соосности хвостовика PD и головки с двойным шестигранником.
  4. Для приемки рекомендуется соблюдать спецификацию AS7466.

SAE AS3236E-2022 Ссылочный документ

  • ASME B46.1 Текстура поверхности (шероховатость поверхности, волнистость и слой) (- 2009 г.)
  • ASME Y14.36M Символы текстуры поверхности — метрическая версия
  • ASME Y14.5-2018 Сертификация специалистов по геометрическим размерам и допускам
  • ASTM E1417  Стандартная практика проведения капиллярного контроля

SAE AS3236E-2022 История

  • 2022 SAE AS3236E-2022 БОЛТ, МАШИННЫЙ – ГОЛОВКА С ДВУМЯ ШЕСТИГРАННИКАМИ, УДЛИНЕННАЯ ШАЙБА, ХВОСТОВИК PD, НИКЕЛЕВЫЙ СПЛАВ, UNS N07718, 185 KSI MIN, .1900-32 UNJF-3A
  • 2017 SAE AS3236D-2017 БОЛТ@ МАШИНА — ГОЛОВКА С ДВУМЯ ШЕСТИУГОЛЬНИКОМ УДЛИНЕННАЯ ШАЙБА@ ХВОСТОВИК PD@ НИКЕЛЕВЫЙ СПЛАВ@ UNS N07718@ 185 KSI MIN@ .1900-32 UNJF-3A
  • 2011 SAE AS3236C-2011 Болт, головка с удлиненной шайбой с двойным шестигранником, хвостовик PD, никелевый сплав UNS N077185, мин. 185 фунтов на квадратный дюйм, .1900-32 UNJF-3A
  • 2007 SAE AS3236B-2007 БОЛТ, МАШИННЫЙ – УДЛИНЕННАЯ ГОЛОВКА С ДВУМЯ ШЕСТИГРАННОЙ ШАЙБОЙ, ХВОСТОВИК PD, CRES, UNS N07718, 185 KSI MIN, .1900-32 UNJF-3A
  • 2002 SAE AS3236B-2002 (R) БОЛТ, МАШИННЫЙ — УДЛИНЕННАЯ ГОЛОВКА С ДВУМЯ ШЕСТИГРАННОЙ ШАЙБОЙ, ХВОСТОВИК PD, CRES, UNS N07718, 185 KSI MIN, .1900-32 UNJF-3A
  • 1998 SAE AS3236A-1998 Болт@ Удлиненная машинная головка с двойной шестигранной шайбой@ Хвостовик PD@ AMS 5662@ .1900-32 UNJF-3A
  • 1980 SAE AS3236-1980 Болт@ Удлиненная машинная головка с двойной шестигранной шайбой@ Хвостовик Pd@ AMS 5662@ .1900-32 UNJF-3A
  • 1950 SAE AS3236-2-1950 AS3236-3239 Соединительный ремень - сетчатый фильтр - фильтр топливных типов A и B
