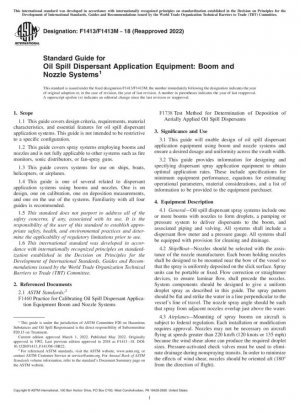

ASTM F1413/F1413M-18(2022)
Стандартное руководство по оборудованию для нанесения диспергентов при разливах нефти: системы стрел и сопел

Стандартный №

ASTM F1413/F1413M-18(2022)

Дата публикации

2022

Разместил

American Society for Testing and Materials (ASTM)

Последняя версия

ASTM F1413/F1413M-18(2022)

сфера применения

Анализ стандартной технической структуры

Технические размеры	Требования к судовым системам	Требования к авиационным системам
Целевой объем распыления	20-100 л/га	20-100 л/га
Средний размер капли	300-500 мкм	300-700 мкм
Скорость сдвига сопла	≤2000 с-1	≤10 000 с-1

---

Требования к основному оборудованию

Стандарт требует, чтобы система распыления включала расходомер и манометр, а также была оснащена устройством очистки и дренажа. Для морских систем сопло должно быть установлено вблизи носа, с распылением, перпендикулярным направлению движения судна. Для авиационных систем сопла не могут использоваться на скоростях более 220 км/ч, но должен быть установлен клапан предотвращения обратного потока.

Ключевые формулы расчета

Расчет скорости впрыскивания диспергента (DIR):
DIR = 1,67×10^-3×S×W×D
Где S — скорость движения (км/ч), W — ширина распыления (м), а D — дозировка (л/га)

---

Требования к материалам и эксплуатационным характеристикам

Все материалы, контактирующие с диспергентом, должны быть устойчивыми к коррозии, особое внимание следует уделить совместимости материалов с компонентами насоса. Система должна стабильно работать в диапазоне температур от -20 °C до 50 °C.

Рекомендации по внедрению

1. Предпочтительно выбирать вентиляторные сопла с VMD приблизительно 400 мкм
2. Для морских систем рекомендуется использовать нержавеющую сталь 316
3. Регулярно калибруйте параметры скорости перепада давления для авиационных систем
4. Ежеквартально проводите стандартные испытания на осаждение F1738

---

Анализ эволюции стандарта

В издании 2022 года в первую очередь пересматривается описание механизмов образования капель в авиационных системах на высоких скоростях и добавляются требования к устойчивости для систем сопел вертолетов. По сравнению с изданием 2018 года требование к точности расчета скорости сдвига сопла увеличено до двух значащих цифр.

ASTM F1413/F1413M-18(2022) Ссылочный документ

• ASTM F1460 Стандартная практика калибровки оборудования для нанесения диспергентов при разливе нефти, систем стрел и сопел
• ASTM F1738  Стандартный метод испытаний для определения осаждения диспергаторов разливов нефти, применяемых с воздуха

ASTM F1413/F1413M-18(2022) История

• 2022 ASTM F1413/F1413M-18(2022) Стандартное руководство по оборудованию для нанесения диспергентов при разливах нефти: системы стрел и сопел
• 2018 ASTM F1413/F1413M-18 Стандартное руководство по оборудованию для нанесения диспергентов при разливах нефти: системы стрел и сопел
• 2007 ASTM F1413-07(2013) Стандартное руководство по оборудованию для нанесения диспергентов при разливах нефти: системы стрел и сопел
• 2007 ASTM F1413-07 Стандартное руководство по оборудованию для нанесения диспергентов при разливах нефти: системы стрел и сопел
• 1999 ASTM F1413-92(1999) Стандартное руководство по оборудованию для нанесения диспергентов при разливах нефти: системы стрел и сопел
