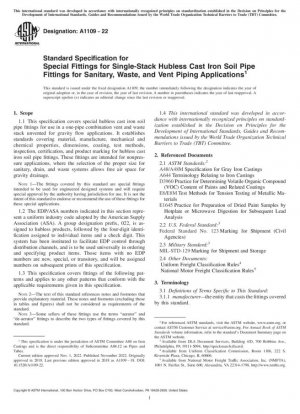

ASTM A1109-22
Стандартные спецификации на специальные фитинги для однотрубных фитингов из чугуна для грунтовых труб без втулки для санитарных, канализационных и вентиляционных трубопроводов

Стандартный №

ASTM A1109-22

Дата публикации

2022

Разместил

American Society for Testing and Materials (ASTM)

Последняя версия

ASTM A1109-22

сфера применения

Анализ основных требований стандарта

ASTM A1109-22 определяет технические требования к безраструбным чугунным трубным фитингам, используемым в однорядных комбинированных вентиляционных и канализационных системах, и в основном применим к случаям безнапорного течения с гравитационным потоком. Стандарт устанавливает техническую структуру из следующих измерений:

Технические размеры	Требования к серому чугуну	Требования к ковкому чугуну	Методы испытаний
Прочность на растяжение	≥21 000 фунтов на кв. дюйм	Н/Д	ASTM E8/E8M
Химический состав	Фосфор≤0,38%, Сера≤0,15%	Углеродный эквивалент≥4,10%	Спектроскопический анализ
Требования к радиусу	2-дюймовые фитинги для труб ≥125% диаметра трубы		3D-сканирование

---

Материалы и процесс изготовления

В пункте 4.2 стандарта четко указано, что фитинги для труб должны быть отлиты из плотного серого чугуна или ковкого чугуна, а внутренняя поверхность должна быть гладкой и без дефектов. Специальные требования включают:

• Проверка радиоактивности сырья (пункт 4.3)
• Запрет на использование процессов ремонтной сварки (пункт 4.4)
• Содержание ЛОС в покрытии ≤ 2,6 фунтов на галлон (пункт 9.3)

---

Контроль критических размеров

В таблице 1 подробно описаны толщина стенки, размер раструба и допуски для различных диаметров труб:

Типичный случай: Допуск внутреннего диаметра 4-дюймового трубного фитинга составляет 3,94±0,09 дюйма, внешний диаметр должен контролироваться в диапазоне 4,38^+0,09_-0,05 дюйма, а минимальная толщина стенки составляет 0,19 дюйма.

---

Предложения по реализации

1. Обратите особое внимание на требования к радиусу изгиба, изложенные в пункте 7.1.1, во время проектирования.
2. Предоставленный производителем отчет об испытаниях на соответствие требованиям в течение 7 лет должен быть проверен во время приемки.
3. Перед установкой убедитесь, что маркировка фитингов труб соответствует требованиям прослеживаемости, изложенным в пункте 14.1.

ASTM A1109-22 Ссылочный документ

• ASTM A48/A48M Стандартные спецификации для отливок из серого чугуна
• ASTM A644 Стандартная терминология, относящаяся к чугунным отливкам
• ASTM D3960  Стандартная практика определения содержания летучих органических соединений (ЛОС) в красках и связанных с ними покрытиях
• ASTM E1645  Стандартная практика подготовки образцов высушенной краски путем разложения на горячей плитке или в микроволновой печи для последующего анализа на свинец
• ASTM E8/E8M Стандартные методы испытаний на растяжение металлических материалов*， 2025-07-01 Обновление

ASTM A1109-22 История

• 2022 ASTM A1109-22 Стандартные спецификации на специальные фитинги для однотрубных фитингов из чугуна для грунтовых труб без втулки для санитарных, канализационных и вентиляционных трубопроводов
• 2018 ASTM A1109-18 Стандартные спецификации на специальные фитинги для однотрубных фитингов из чугуна для грунтовых труб без втулки для санитарных, канализационных и вентиляционных трубопроводов
