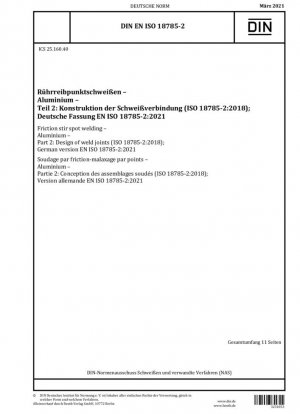

DIN EN ISO 18785-2:2021-03
Точечная сварка трением с перемешиванием. Алюминий. Часть 2. Проектирование сварных соединений (ISO 18785-2:2018); Немецкая версия EN ISO 18785-2:2021

Стандартный №

DIN EN ISO 18785-2:2021-03

Дата публикации

2021

Разместил

German Institute for Standardization

Последняя версия

DIN EN ISO 18785-2:2021-03

сфера применения

Техническая интерпретация DIN EN ISO 18785-2:2021

Стандарт определяет требования к конструкции для точечной сварки трением с перемешиванием (FSSW) в алюминиевой промышленности. Как процесс сварки в твердой фазе, FSSW обеспечивает решающие преимущества по сравнению с традиционными методами сварки плавлением в легких строительных конструкциях.

---

Нормативная база

Аспект	Требование	Справочный стандарт
Символическое представление	Сварочные символы, соответствующие стандартам ISO	DIN EN ISO 2553
Терминология	Стандартные определения терминов	DIN EN ISO 18785-1
Контроль качества	Неразрушающие/разрушающие методы испытаний	DIN EN ISO 18785-5

---

Основные требования к конструкции

Конструкция нахлесточного соединения

Стандарт определяет семь основных конфигураций нахлесточных соединений:

1. Одинарный нахлесточный
2. Многослойное перекрытие
3. Г-образный элемент жесткости
4. Многослойный Г-образный элемент жесткости
5. Двойное Г-образное соединение
6. Многослойное двойное Г-образное соединение
7. Конфигурация шва-сваи

Критические параметры, такие как расстояние до кромки (≥3×диаметр инструмента) и расстояние до точки сварки должно быть рассчитано для конкретного материала.

---

Требования к документации

Согласно разделу 4.1, следующая информация должна быть задокументирована:

• Данные о материале (сплав, толщина, условия термообработки)
• Подготовка поверхности (чистота Rz≤12,5 мкм)
• Глубина погружения инструмента (допуск ±0,1 мм)
• Выравнивание асимметрии при динамической нагрузке

---

Техническая реализация

Характеристики точки сварки

Стандарт различает:

Параметры	Круглое пятно	Удлиненное пятно
Соотношение сторон	1:1	>1:1
Измерение	Диаметр	Большая/малая ось
Ориентация	-	Направление нагрузки

---

Гарантия качества

Стандарт ссылается на ISO 18785-5 для:

• Визуальный осмотр (поры ≤0,5 мм)
• Испытание на сдвиг при растяжении (минимальная прочность зависит от AW или цветного сплава)
• Испытание на макротравление (полнота зоны соединения)

Практический опыт показывает, что скорость вращения (800-2000 об/мин) и сила контакта (2-8 кН) должны быть оптимизированы в зависимости от материала.

DIN EN ISO 18785-2:2021-03 История

• 2021 DIN EN ISO 18785-2:2021-03 Точечная сварка трением с перемешиванием. Алюминий. Часть 2. Проектирование сварных соединений (ISO 18785-2:2018); Немецкая версия EN ISO 18785-2:2021
• 2021 DIN EN ISO 18785-2:2021 Точечная сварка трением с перемешиванием. Алюминий. Часть 2. Проектирование сварных соединений (ISO 18785-2:2018); Немецкая версия EN ISO 18785-2:2021
• 2020 DIN EN ISO 18785-2:2020-09 Проект документа - Точечная сварка трением с перемешиванием - Алюминий - Часть 2: Проектирование сварных соединений (ISO 18785-2:2018); Немецкая и английская версии prEN ISO 18785-2:2020
• 2020 DIN EN ISO 18785-2 E:2020 Проект документа. Точечная сварка трением с перемешиванием. Алюминий. Часть 2. Проектирование сварных соединений (ISO 18785-2:2018); Немецкая и английская версия prEN ISO 18785-2:2020.
