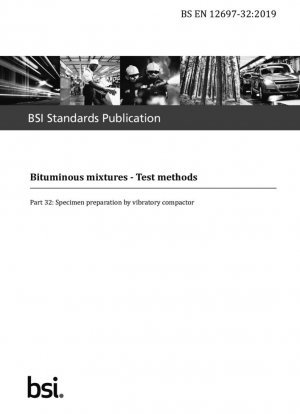

BS EN 12697-32:2019
Отслеживаемые изменения. Битумные смеси. Методы испытаний. Подготовка образцов виброуплотнителем

Стандартный №

BS EN 12697-32:2019

Дата публикации

2019

Разместил

British Standards Institution (BSI)

Последняя версия

BS EN 12697-32:2019

сфера применения

Анализ основного содержания стандарта

Область применения

В настоящем документе описан метод подготовки образцов асфальтобетонной смеси с использованием технологии виброуплотнения, и он применим к:

• Лабораторному приготовлению сыпучих смесей и образцов кернов
• Определению плотности отбраковки
• Оценке сложности уплотнения (см. EN 12697-10)

---

Основные требования к оборудованию

Название оборудования	Технические параметры	Требования к калибровке
Электрический вибромолот	Мощность 750–1000 Вт, частота 20–50 Гц	Должен пройти тест калибровки песка в Приложении A
Форма для уплотнения	Внутренний диаметр (152,4±0,5) мм, высота (170±0,5) мм	Перед использованием необходимо нанести силиконовую смазку
Нагревательная печь	Может поддерживать температуру уплотнения, указанную в EN 12697-35	Равномерность температуры ±2℃

---

Процесс подготовки образца

1. Подготовка образца керна: Удалите герметик и поместите образец керна в форму более плоским концом вверх
2. Контроль температуры: Нагрейте до температуры уплотнения, указанной в EN 12697-35 (подтвержденной измерением температуры в центре)
3. Виброуплотнение: Используйте головку уплотнителя 102 мм и уплотняйте в последовательности NSWE-NW-SE-SW-NE, с общим временем 2 мин ± 5 с
4. Двустороннее уплотнение: Переверните форму и повторите процесс уплотнения
5. Определение плотности: После охлаждения определите плотность отбраковки согласно EN 12697-6

Примечание: отобранный на месте сыпучий материал необходимо кондиционировать при температуре уплотнения в течение 2 часов для имитации реальных рабочих условий

---

Основные технические изменения в версии 2019 года

Показатели	Повторяемость	Воспроизводимость
Процентная плотность отбраковки (PRD)	1,2	1,8

Примечание: на основе сравнительного испытания 60 образцов из 10 лабораторий в 1982 году, применимо до значений PRD в диапазоне 92,3–99,2

Рекомендации по внедрению

Ключевые моменты при выборе оборудования

• Предпочтительно выбирать вибромолот с дисплеем частоты для удобства управления процессом
• Внутренний диаметр формы следует регулярно проверять, и требуется замена, если износ превышает 0,3 мм
• Рекомендуется настроить контрольный образец с центральным отверстием для измерения температуры для калибровки температуры

Ключевые звенья в контроле качества

1. Оборудование необходимо предварительно нагревать в течение 2 минут перед уплотнением
2. Проверку оборудования следует проводить со стандартным песком перед каждым испытанием партии (плотность в сухом состоянии ≥1,740 Мг/м³)
3. Запишите полную кривую зависимости температуры от времени

BS EN 12697-32:2019 Ссылочный документ

• EN 1097-5 Испытания механических и физических свойств заполнителей. Часть 5. Определение содержания воды путем сушки в вентилируемой печи.
• EN 12697-6 Битумные смеси. Методы испытаний горячих асфальтобетонных смесей. Часть 6. Определение объемной плотности образцов битума.
• EN 12697-8 Битумные смеси. Методы испытаний. Часть 8. Определение пустотных характеристик битумных образцов

BS EN 12697-32:2019 История

• 2019 BS EN 12697-32:2019 Отслеживаемые изменения. Битумные смеси. Методы испытаний. Подготовка образцов виброуплотнителем
• 2003 BS EN 12697-32:2003 Битумные смеси. Методы испытаний горячих асфальтобетонных смесей. Часть 32. Лабораторное уплотнение битумных смесей виброуплотнителем.
