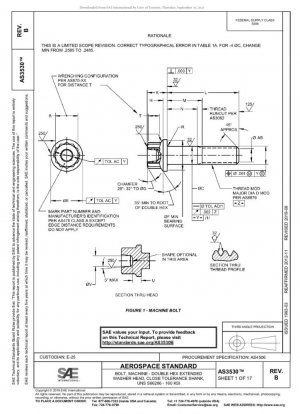

SAE AS3530B-2019
БОЛТ, МАШИННЫЙ — УДЛИНЕННАЯ ГОЛОВКА С ДВУМЯ ШЕСТИГРАННЕЙ ШАЙБОЙ, ХВОСТОВИК С ЖЕСТКИМ ДОПУСКОМ, UNS S66286 — 160 KSI
- Стандартный №
- SAE AS3530B-2019
- Дата публикации
- 2019
- Разместил
- Society of Automotive Engineers (SAE)
- Последняя версия
- SAE AS3530B-2019
- сфера применения
-
Анализ технической структуры стандарта AS3530B
AS3530B — это стандарт для болтов для аэрокосмической техники, опубликованный Обществом автомобильных инженеров (SAE). Он специально определяет высокопрочные болты с двойным шестигранником, удлиненной головкой и стержнем с жесткими допусками. Последняя редакция этого стандарта, выпущенная в августе 2019 года, является ограниченной редакцией издания 2012 года. Эта редакция в первую очередь исправляет типографскую ошибку в таблице 1A, где минимальный размер ØC для спецификации -4 был изменен с 0,2585 до 0,2485.
Свойства материала и требования к эксплуатационным характеристикам
Стандарт определяет, что материал болта должен быть UNS S66286 (коррозионно-стойкая сталь A286) в соответствии со спецификацией материалов AMS5853. Этот суперсплав на основе никеля обладает превосходными механическими свойствами и стойкостью к коррозии, сохраняя высокую прочность 160 ksi (приблизительно 1103 МПа) даже в условиях высоких температур.
Индекс производительности Технические требования Стандарты испытаний Прочность на растяжение 160 тыс. фунтов/кв. дюйм мин ASTM E8 Предел текучести 130 тыс. фунтов/кв. дюйм мин ASTM E8 Удлинение 10% мин ASTM E8 Рабочая температура -320°F до +1300°F AMS5853
Анализ системы допусков размеров
Стандарт устанавливает полную систему допусков размеров, охватывающую 10 серий спецификаций от -3 (0,1900-32UNJF) до -16 (1,0000-12UNJF). Каждая спецификация устанавливает строгие требования к допускам размеров, в частности, допуск диаметра прецизионного хвостовика (хвостовика с жестким допуском) контролируется в пределах 0,001 дюйма.
Система параметров основных размеров
Символ параметра Описание определения Диапазон допусков ØC Диаметр вала 0,001 дюйма ØE Диаметр головки 0,004-0,007 дюйма L Общая длина 0,020 дюйма M Длина резьбы Максимальное значение контроля N Длина зажима Минимальное значение контроля
Спецификации и технические характеристики резьбы
Система резьбы UNJF (Unified National Fine) является стандартной. Эта система резьбы отличается увеличенным радиусом впадины, что значительно увеличивает усталостную долговечность болта. Все виды резьбы должны соответствовать допускам 3A для обеспечения высокой надежности в аэрокосмической промышленности.
Код спецификации Спецификация резьбы Соответствующий номер AS870 Ширина под ключ (B) -3 0.1900-32UNJF-3A 08 0.2500 дюйма -4 0.2500-28UNJF-3A 10 0.3125 дюйма -5 0.3125-24UNJF-3A 12 0.3750 дюйма -16 1.0000-12UNJF-3A 34 1.0625 дюйма
Объяснение системы нумерации деталей
Стандарт AS3530 использует интеллектуальную систему нумерации: AS3530-X-XX, где первая цифра обозначает код размера, а вторая — длину захвата в 1/16 дюйма. Например, AS3530-8-24 означает размер 8 (0.5000-20UNJF) с длиной захвата 1,5 дюйма (24/16 = 1,5).
Система расчета веса
Стандарт содержит подробные приблизительные данные о весе на 100 штук (LB/100), обеспечивая основу для планирования логистики и контроля веса. Вес нелинейно увеличивается с увеличением калибра и длины, от 0,98 фунта/100 штук для самой короткой длины калибра -3 до 184,33 фунта/100 штук для самой длинной длины калибра -16.
Требования к отделке поверхности и качеству
Стандарт требует, чтобы все символы текстуры поверхности соответствовали ASME Y14.36M, с конкретными требованиями в соответствии с ASME B46.1. Если не указано иное, требование к шероховатости поверхности составляет 125 микродюймов Ra. Все острые края должны быть скошены на 0,003–0,015 дюйма для обеспечения безопасной установки и использования.
Система геометрических допусков
Размеры и допуски соответствуют ANSI Y14.5M-1982 (публикация ASME) с использованием проекции третьего угла. Система баз предусматривает, что для случаев, когда длина зажима (размер N) меньше 0,375 дюйма, база данных Z должна заменять базу данных Y.
Спецификации закупки и внедрения
Стандарт четко предусматривает, что спецификация закупки — AS4506, и требует от производителей соблюдения соответствующих спецификаций материалов, обработки и проверок. Для управления запасами детали, соответствующие предыдущим версиям чертежей или спецификаций, разрешается использовать до исчерпания запасов, что отражает большое внимание аэрокосмической промышленности к прослеживаемости и контролю качества.
Управление техническими изменениями
Стандарт использует полосу изменений на левом поле для обозначения местоположения технических изменений, что упрощает пользователям поиск технических изменений по сравнению с предыдущей версией документа. Символ (R) указывает на полную редакцию документа. Полосы изменений и символы (R) не используются для оригинальных публикаций и документов, содержащих только редакционные изменения.
Рекомендации по инженерному применению
В аэрокосмической промышленности рекомендуется уделять особое внимание следующим техническим моментам: выбирать подходящую длину зажима для обеспечения правильной передачи предварительного натяга; использовать специальный динамометрический ключ для затяжки в соответствии с рекомендуемым значением крутящего момента; учитывать влияние коэффициента теплового расширения материала в условиях высоких температур; регулярно проводить неразрушающий контроль для обеспечения структурной целостности.
В процессе внедрения должна быть создана полная система учета качества, включая сертификаты материалов, записи о термообработке, отчеты об испытаниях механических свойств и отчеты о проверке размеров, чтобы гарантировать возможность отслеживания каждого изделия вплоть до исходных данных о производстве.
Технологическая эволюция стандарта отражает неустанное стремление аэрокосмической промышленности к надежности, легкости и высокой производительности и обеспечивает надежные технические гарантии для критически важных соединительных деталей.
SAE AS3530B-2019 Ссылочный документ
- AS 4506 Отделка металла - термореактивные порошковые покрытия*， 2024-06-14 Обновление
- ASME B46.1 Текстура поверхности (шероховатость поверхности, волнистость и слой) (- 2009 г.)
- ASME Y14.36M Символы текстуры поверхности — метрическая версия
SAE AS3530B-2019 История
- 2019 SAE AS3530B-2019 БОЛТ, МАШИННЫЙ — УДЛИНЕННАЯ ГОЛОВКА С ДВУМЯ ШЕСТИГРАННЕЙ ШАЙБОЙ, ХВОСТОВИК С ЖЕСТКИМ ДОПУСКОМ, UNS S66286 — 160 KSI
- 2018 SAE AS3530A-2018 БОЛТ@ МАШИНА — ДВУХШЕСТИГРАННАЯ УДЛИНЕННАЯ ШАЙБА @ ХВОСТОВИК С ЖЕСТКИМ ДОПУСКОМ @ UNS S66286 — 160 KSI
- 2012 SAE AS3530-2012 БОЛТ, МАШИННЫЙ — УДЛИНЕННАЯ ГОЛОВКА С ДВУМЯ ШЕСТИГРАННЕЙ ШАЙБОЙ, ХВОСТОВИК С ЖЕСТКИМ ДОПУСКОМ, UNS S66286 — 160 тысяч фунтов на квадратный дюйм
- 1999 SAE AS3530-1999 Болт@ Станок — удлиненная шайба с двойной шестигранной головкой@ Хвостовик с жестким допуском@ UNS S66286 — 160 тысяч фунтов на квадратный дюйм
