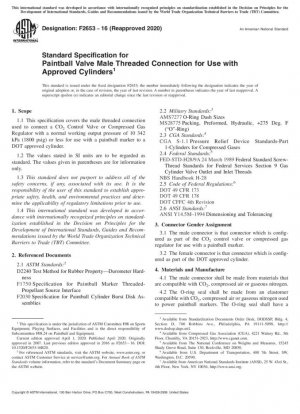

ASTM F2653-16(2020)
Стандартные спецификации для пейнтбольного крана с наружной резьбой для использования с утвержденными баллонами
- Стандартный №
- ASTM F2653-16(2020)
- Дата публикации
- 2020
- Разместил
- American Society for Testing and Materials (ASTM)
- Последняя версия
- ASTM F2653-16(2020)
- сфера применения
-
Обзор стандарта и техническая база
ASTM F2653-16 (2020) — это спецификация Американского национального института стандартов (ANSI) для наружных резьбовых соединений для клапанов баллонов пейнтбольных маркеров. Первоначально утвержденный в 2007 году, последний вариант был переутвержден в 2020 году. Этот стандарт, находящийся под прямой ответственностью Комитета ASTM F08, Спортивное оборудование, Подкомитета F08.24 по пейнтбольным маркерам и оборудованию, конкретно определяет наружное резьбовое соединение между регулирующими клапанами CO2 или регуляторами сжатого газа, используемыми в пейнтбольных маркерах, и газовыми баллонами, сертифицированными DOT.
Область применения и ограничения
Эта спецификация применяется к наружным резьбовым соединениям для регулирующих клапанов CO2 или регуляторов сжатого газа с рабочим выходным давлением 10 342 кПа (1800 фунтов на кв. дюйм изб.) или менее. Стандарт устанавливает требования к совместимости материалов для соединителя, который должен быть совместим с CO2, сжатым воздухом или газообразным азотом. Важно отметить, что этот стандарт не претендует на всестороннее решение вопросов безопасности; пользователи несут ответственность за разработку соответствующих мер безопасности, охраны здоровья и окружающей среды, а также за определение применимости нормативных ограничений перед использованием.
Технические требования к материалам и производству
Спецификации по выбору материалов
Разъемы с наружной резьбой должны быть изготовлены из материалов, совместимых с CO2, сжатым воздухом или газообразным азотом. Уплотнительные кольца должны быть изготовлены из эластомера, совместимого с CO2, сжатым воздухом или газообразным азотом, используемыми для приведения в движение пейнтбольных маркеров, и должны иметь твердость в диапазоне 70-90 ±5 по дюрометру типа A.
Требования к размерам и установке
Размеры уплотнительных колец должны соответствовать требованиям AMS7277 или MS28775, основанным на рекомендациях производителя баллона по размерам и материалам. Уплотнительное кольцо должно быть установлено на охватываемом разъеме в канавках, описанных размерами C и D на рисунке 1. Охватываемый разъем не должен иметь острых кромок или нависающих заусенцев. Все острые кромки должны быть скошены до максимальной фаски R0,38 (R0,015).
Код размера Единица СИ (мм) Английская единица (дюйм) Технические требования A См. Таблицу 1 См. Таблицу 1 Определяется в соответствии с типом цилиндра DOT B 11,11 мин 0,438 мин Минимальные требования к размеру C 2,54 мин 0,100 макс Глубина канавки для установки уплотнительного кольца D 14,05 мин 0,535 E 5,56 мин 0,219 мин Требования к конструктивным размерам G R0,7925 мин R0,0310 мин Минимальный радиус дуги Требования к эксплуатационным характеристикам и стандарты безопасности
Характеристики резьбовых соединений
Соединители с наружной резьбой должны иметь прямую резьбу, по крайней мере количество витков резьбы, указанных в Таблице 1, плотную посадку и коэффициент запаса прочности на сдвиг не менее 10 при испытательном давлении цилиндра. Напряжение сдвига должно рассчитываться с использованием соответствующей площади сдвига резьбы из Справочника NBS H-28.
Тип цилиндра DOT Минимальные требования к резьбе клапана Соотношение испытательного давления 3AL Минимум 6 полных витков резьбы Рабочее давление 5/3 FRP Минимум 6 полных витков резьбы Рабочее давление 5/3 CFFC 4-й версии Минимум 6 полных витков резьбы Рабочее давление 5/3 3E Минимум 4 полных витка резьбы Рабочее давление 5/3 Давление Предохранительное устройство с разрывной мембраной
Разъем с наружной резьбой может включать в себя разъем с наружной резьбой согласно DOT 49 CFR 173.301 и CGA S-1.1 и соответствовать спецификации F2030. Если разъем с наружной резьбой не содержит унифицированной разрывной мембраны, баллон должен включать это устройство.
Требования к крутящему моменту и испытаниям на безопасность
Для разъемов с наружной резьбой, установленных в сертифицированных баллонах, требуется минимальный крутящий момент 18 фунт-сила-фут. Конструкция разъема должна гарантировать, что при извлечении из полностью накачанного пейнтбольного баллона со скоростью 20 об/мин ударная нагрузка, возникающая в результате выброса содержимого баллона, не превысит нагрузку, возникающую в результате свободного падения того же полного баллона с того же расстояния.
Требования к пропускной способности потока газа
Мужской разъем должен иметь газовый проход, позволяющий содержимому баллона течь со скоростью не менее 170 сл/мин при 689 кПа (6 SCFM при 100 фунтах на кв. дюйм). Это требование гарантирует, что пейнтбольные маркеры имеют достаточную подачу газа во время использования для поддержания производительности и стабильности стрельбы.
Ссылочные стандарты и система спецификаций
Эта спецификация ссылается на несколько ключевых стандартов, включая ASTM D2240, Метод испытания твердости резины, F1750, Спецификация для резьбового интерфейса источника топлива для пейнтбольных маркеров, F2030, Спецификация для узлов разрывных мембран для пейнтбольных баллонов, и CGA S-1.1, Стандарт для устройств сброса давления для баллонов со сжатым газом. Эти упомянутые стандарты в совокупности составляют всеобъемлющую систему технических спецификаций.
Рекомендации по внедрению и руководство по соблюдению
Контроль качества производства
Производители должны внедрить строгую систему контроля качества для обеспечения точности и постоянства обработки резьбы. Рекомендуется использовать стандарт ANSI Y14.5M-1994 «Размеры и допуски» для проверки продукции, чтобы гарантировать соответствие всех размерных параметров требованиям к физическим характеристикам, показанным на рисунке 1.
Испытания на совместимость материалов
Все материалы должны быть испытаны на совместимость с CO2, сжатым воздухом и газообразным азотом. В частности, материалы уплотнительных колец требуют регулярных испытаний на твердость и старение для обеспечения долговременной надежности.
Проверка характеристик безопасности
Регулярно проводите испытания на крутящий момент и предохранительные испытания для проверки характеристик безопасности соединителей в экстремальных условиях. Рекомендуется проводить выборочные испытания каждой партии продукции для обеспечения соответствия минимальному моменту затяжки при демонтаже и требованиям к сбросу безопасности.
Технологическое развитие и разработка стандартов
С момента своей первой публикации в 2007 году стандарт ASTM F2653 был пересмотрен в 2016 году и повторно утвержден в 2020 году, что отражает постоянное развитие технологий пейнтбольного оборудования. Развитие стандарта в первую очередь включает уточнение требований к материалам, улучшение методов испытаний на безопасность и гармонизацию с международными стандартами. Дальнейшие разработки могут быть сосредоточены на использовании новых материалов, совместимости с системами более высокого давления и интеграции интеллектуальных технологий контроля безопасности.
Примеры применения и анализ отказов
На практике правильные резьбовые соединения обеспечивают надежность и безопасность пейнтбольных маркеров. К распространенным отказам относятся утечки, вызванные повреждением резьбы, разрушение уплотнения из-за старения уплотнительного кольца и ослабленные соединения, вызванные неправильной установкой. Соблюдение требований данной спецификации позволит значительно снизить вероятность этих отказов, а также повысить срок службы и безопасность оборудования.
ASTM F2653-16(2020) Ссылочный документ
- ASTM D2240 Стандартный метод испытания свойств резины &8212; Твердость по дюрометру*， 2025-09-30 Обновление
- ASTM F1750 Стандартные спецификации для интерфейса источника пороха с резьбой для пейнтбольного ружья
- ASTM F2030 Стандартные спецификации для сборок разрывных дисков пейнтбольных цилиндров*， 2021-06-01 Обновление
