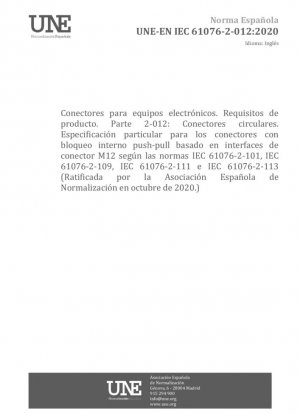

UNE-EN IEC 61076-2-012:2020
Соединители для электрического и электронного оборудования. Требования к продукции. Часть 2-012. Круглые разъемы. Подробная спецификация разъемов с внутренней двухтактной фиксацией на основе интерфейсов разъема M12 в соответствии с IEC 61076-2-101, IEC 61076-2-1.. .

Стандартный №

UNE-EN IEC 61076-2-012:2020

Дата публикации

2020

Разместил

Spanish Association for Standardization (UNE)

Последняя версия

UNE-EN IEC 61076-2-012:2020

сфера применения

В этой части IEC 61076 описываются круглые разъемы с внутренним механизмом блокировки push-pull, размер которых получен из разъемов с винтовым креплением M12 и, таким образом, совместимы с ними, а также с интерфейсами сопряжения в соответствии с IEC 61076-2-101, IEC 61076-2-109, IEC 61076-2-111 и IEC 61076-2-113. Фиксированный разъем female с внутренним механизмом блокировки push-pull в соответствии с этим документом является взаимосочленяемым с соответствующим образом закодированным свободным разъемом male с винтовым креплением M12 в соответствии с IEC 61076-2-101, IEC 61076-2-109, IEC 61076-2-111 или IEC 61076-2-113. В этом документе рассматриваются как силовые разъемы с номинальным током до 16 А и номинальным напряжением до 630 В, обычно используемые для питания электрооборудования, используемого в промышленных помещениях, так и разъемы для передачи данных и сигналов с частотой до 500 МГц. Эти разъемы состоят из фиксированных и свободных разъемов, как с возможностью перезаписи, так и без нее, с внутренней фиксацией M12 push-pull, как описано выше. Штекерные разъемы имеют круглые контакты от Ø0,6 мм до Ø1,5 мм. В этом документе рассматриваются различные типы разъемов, идентифицируемые по их «кодировкам» с различным расположением контактов, не взаимозаменяемыми. Конструкция внутреннего механизма push-pull предотвращает непреднамеренное сопряжение внутреннего свободного разъема push-pull с гнездовым разъемом с винтовой фиксацией M12 даже при одинаковой кодировке.

UNE-EN IEC 61076-2-012:2020 Ссылочный документ

• IEC 60068-1 Экологические испытания. Часть 1. Общие сведения и рекомендации.
• IEC 60512-13-1 Соединители для электронного оборудования. Испытания и измерения. Часть 13-1. Испытания механической работы. Испытание 13а. Силы сцепления и разъединения.
• IEC 60512-13-2 Соединители для электронного оборудования. Испытания и измерения. Часть 13-2. Испытания механической работы. Испытание 13b. Усилие при вставке и извлечении.
• IEC 60512-13-5 Соединители для электронного оборудования. Испытания и измерения. Часть 13-5. Испытания механической работы. Испытание 13e. Метод поляризации и манипуляции.
• IEC 60512-15-6 Соединители для электронного оборудования. Испытания и измерения. Часть 15-6. Испытания соединителей (механические). Испытание 15f. Эффективность соединительных устройств соединителей.
• IEC 60512-2-1 Соединители для электронного оборудования. Испытания и измерения. Часть 2-1. Испытания электрической непрерывности и сопротивления контактов; Испытание 2a: Контактное сопротивление – метод уровня милливольт
• IEC 60512-3-1 Соединители для электронного оборудования. Испытания и измерения. Часть 3-1. Испытания изоляции; Тест 3а: Сопротивление изоляции
• IEC 60512-4-1 Соединители для электронного оборудования. Испытания и измерения. Часть 4-1. Испытания под напряжением; Тест 4a: Проверка напряжения
• IEC 60512-5-1 Соединители для электронного оборудования. Испытания и измерения. Часть 5-1. Испытания нагрузочной способности; Тест 5а: Повышение температуры
• IEC 60512-6-3 Соединители для электронного оборудования. Испытания и измерения. Часть 6-3. Испытания на динамическую нагрузку; Тест 6c: Шок
• IEC 60512-6-4 Соединители для электронного оборудования. Испытания и измерения. Часть 6-4. Испытания на динамическую нагрузку; Тест 6d: Вибрация (синусоидальная)
• IEC 60512-9-1 Соединители для электронного оборудования. Испытания и измерения. Часть 9-1. Испытания на долговечность. Испытание 9а. Механическая работа.
• IEC 60529:1989 Степени защиты, обеспечиваемые корпусами (код IP)
• IEC 60529:1989/AMD1:1999 Степени защиты, обеспечиваемые корпусами (код IP); Поправка 1
• IEC 60529:1989/AMD2:2013 Степени защиты, обеспечиваемые корпусами (код IP)
• IEC 60664-1 МЭК 60664-1-cor1{ed3.0}b*， 2025-05-18 Обновление
• IEC 60998-2-1:2002 Устройства присоединения для низковольтных цепей бытового и аналогичного назначения. Часть 2-1. Частные требования к присоединению устройств как отдельных устройств с винтовыми зажимами
• IEC 61076-1:2006 Разъемы для электронного оборудования. Требования к продукции. Часть 1. Общая спецификация.
• IEC 61076-2-012:2020 Соединители для электрического и электронного оборудования. Требования к продукции. Часть 2-012. Круглые разъемы. Подробная спецификация разъемов с внутренней двухтактной фиксацией на основе разъема M12 в
• IEC 61076-2-101:2012 Разъемы для электронного оборудования. Требования к продукции. Часть 2-101. Круглые разъемы. Подробная спецификация разъемов M12 с винтовой фиксацией.
• IEC 61076-2-109:2014 Соединители для электронного оборудования. Требования к продукции. Часть 2-109. Круглые разъемы. Подробная спецификация разъемов М 12 × 1 с винтовой фиксацией, для передачи данных с частотами до 500 МГц.
• IEC 61076-2-111:2017 Соединители для электрического и электронного оборудования. Требования к продукции. Часть 2-111. Круглые разъемы. Подробная спецификация силовых разъемов с резьбовым соединением M12.
• IEC 61076-2-113:2017 Соединители для электронного оборудования. Требования к продукции. Часть 2-113. Разъемы круглые. Детальная спецификация разъемов с винтовой фиксацией М12 с силовыми и сигнальными контактами для передачи данных с частотой до 100 МГц.
• IEC 61984 Разъемы. Требования безопасности и испытания*， 2025-05-18 Обновление

UNE-EN IEC 61076-2-012:2020 История

• 2020 UNE-EN IEC 61076-2-012:2020 Соединители для электрического и электронного оборудования. Требования к продукции. Часть 2-012. Круглые разъемы. Подробная спецификация разъемов с внутренней двухтактной фиксацией на основе интерфейсов разъема M12 в соответствии с IEC 61076-2-101, IEC 61076-2-1.. .
