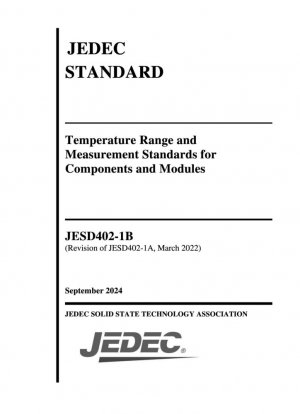

JEDEC JESD402-1B-2024
Диапазон температур и стандарты измерений для компонентов и модулей

Стандартный №

JEDEC JESD402-1B-2024

Дата публикации

2024

Разместил

(U.S.) Joint Electron Device Engineering Council Soild State Technology Association

сфера применения

Стандарт JEDEC JESD402-1B, выпущенный в сентябре 2024 года в качестве окончательной спецификации для измерения диапазонов температур компонентов и модулей, заменил версию JESD402-1A от марта 2022 года. Этот стандарт обеспечивает единую основу для определения рабочих температур и температур хранения для полупроводниковой промышленности и широко используется в основных стандартах хранения данных, таких как LPDDR5, DDR5, UFS и GDDR7.

Три измерения системы измерения температуры

Стандарт определяет три метода измерения температуры для удовлетворения потребностей различных сценариев применения:

1T

Тип измерения	Основа определения	Применимые устройства	Стандарт измерения
Температура корпуса	Температура центральной точки поверхности корпуса устройства	DRAM, управляемая NAND и т. д.	JESD51-2A
Температура окружающей среды	Температура окружающей среды устройства	Микроконтроллер, NOR Flash и т. д.	JESD51-1
TOPRA1T
-40 to +125°C	-40 to +125°C	TOPRA1T
-40 to +125°C	-40 to +125°C	TOPRA1T	Рабочая_температура_Automotive_Grade1
-40 to +105	Диапазон рабочих температур корпуса A2T	TOPRA2T	Рабочая_температура_Automotive_Grade2
0 до +95	Диапазон рабочих температур корпуса XT	TOPRXT	Расширенная_рабочая_температура

Классификация диапазона температур окружающей среды

Диапазон температур (°C)	Общие термины	Сокращения	Области применения
0 до +70	Диапазон рабочих температур окружающей среды CT	TAOPRCT	Коммерческое применение
-40 to +125	Диапазон рабочих температур окружающей среды AO1T	TAOPRAO1T	Автомобильный класс 1

---

Техническое развитие системы измерения температуры перехода

Благодаря интеграции датчиков температуры в новые устройства, такие как GDDR7 и HBM4, измерение температуры перехода стало новым техническим направлением:

Диапазон температур (°C)	Терминология	Сокращение	Применимые устройства
-40 to +135	Диапазон рабочих температур перехода A135	TJOPRA135	Высокопроизводительная видеопамять GPU
0 to +110	Диапазон рабочих температур перехода 110	TJOPR110	Массовая игровая видеопамять

Спецификация температуры хранения

TSTG1B> DDR4, DDR5 SODIMM -55 to +125 Диапазон температур хранения 2 TSTG2 LPDDR5, GDDR6 -55 to +100 Диапазон температур хранения 1B TSTG1B DDR4, DDR5 SODIMM -40 to +125 Диапазон температур хранения 2 +105 Диапазон температур хранения 1A TSTG1A UFS 3.1

---

Рекомендации по внедрению стандартов и технические соображения

Управление тепловым режимом многокристального корпуса (MCP)

Для многокристальных корпусов, содержащих LPDDR и UFS, рекомендуется использовать температурный диапазон, который обычно поддерживается всеми компонентами. При проектировании системы следует в полной мере учитывать корреляции между различными методами измерения.

Снижение температурных характеристик для 3D-стековых устройств

Для 3D-стековых устройств рабочую температуру необходимо снижать в зависимости от количества сложенных кристаллов: [TOPER – (2,5°C × log2N)], где N — количество сложенных кристаллов.

Требования к контролю температуры

Для новых модулей памяти, таких как HBM4, хост должен контролировать температуру перехода с помощью инструкций тестового порта IEEE 1500 и контролировать выходной сигнал CATTRIP, чтобы предотвратить превышение устройством температуры катастрофической точки отключения.

Эволюция редакции и основные изменения

Основные улучшения JESD402-1B по сравнению с версией 1A:

• Добавлена система измерения температуры перехода для поддержки новых устройств, таких как GDDR7 и HBM4
• Добавлен диапазон рабочих температур TOPRXT2 (от -5 °C до +95 °C)
• Улучшены примеры спецификации температуры компонентов DDR5
• Обновлены нормативные ссылки, включая стандарт JESD79-5 DDR5

Рекомендации по применению в отрасли и соответствию

Производителям устройств рекомендуется явно использовать стандартизированные термины и сокращения, определенные в JESD402-1B, в своих технических описаниях продуктов для обеспечения единообразия в отрасли. Для специальных приложений, таких как автомобильная электроника, необходимо ссылаться как на стандарты AEC-Q100 (на основе температуры окружающей среды), так и на стандарты AEC-Q104 (диапазон температур, определяемый поставщиком).

Внедрение этого стандарта эффективно решит проблему несоответствия температурных спецификаций в различных сегментах рынка и обеспечит авторитетную основу для выбора компонентов, проектирования систем и оценки надежности.
