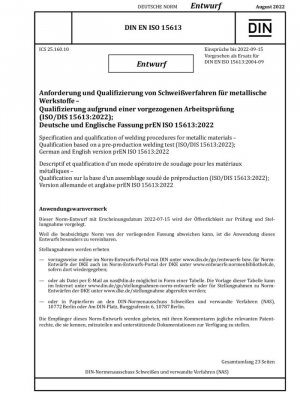

DIN EN ISO 15613 E:2022-08
Технические условия и аттестация процедур сварки металлических материалов. Аттестация на основе предварительных сварочных испытаний (Проект)
- Стандартный №
- DIN EN ISO 15613 E:2022-08
- Дата публикации
- 2022
- Разместил
- German Institute for Standardization
- Последняя версия
- DIN EN ISO 15613 E:2022-08
- сфера применения
-
Развитие стандарта и техническая база
DIN EN ISO 15613:2022, заменивший издание 2004 года, в первую очередь обновляет нормативные ссылки (например, серию ISO 15607) и изменяет название на английском языке. Этот стандарт, входящий в серию «Спецификации процедур сварки» (WPS), особенно применим к предпроизводственным испытаниям и сертификации таких процессов, как дуговая сварка и контактная сварка.
Анализ основных требований
Ключевые ссылки Требования к сварке плавлением Требования к контактной сварке Образцы для испытаний Необходимо моделировать геометрические характеристики фактической конструкции (включая положение сварки, тепловой эффект и т. д.) Должны использоваться реальные заготовки Обязательные испытания 100% визуальный осмотр + осмотр поверхностных дефектов + испытание на твердость (за исключением определенных материалов) + макроконтроль Визуальный осмотр + макроконтроль + испытание зубилом (сварка внахлестку) или испытание на изгиб (сварка встык), указанные в ISO 10447 Область сертификации - Директива по оборудованию, работающему под давлением (PED 2014/68/EU): Применима к сертификации сварки сосудов под давлением классов II-IV, требуя участия стороннего испытательного агентства
- Директива по простым сосудам под давлением (SPVD 2014/29/EU): Требует участия назначенного органа в оценке сварки деталей, работающих под давлением
Рекомендации по внедрению
- Подготовка документов: В соответствии с ISO 15609 подготовьте предварительную процедуру сварки (pWPS) для указания параметров сварки и методов испытаний
- Проектирование прототипа: Убедитесь, что прототип может полностью отражать следующее Факторы фактического производства:
- Геометрические ограничения
- Влияние скорости охлаждения
- Ограничения доступности
- Выбор испытательной организации: Для сварки оборудования под давлением необходимо выбрать стороннюю испытательную организацию, одобренную ЕС.
- Подготовка отчета: Отчет WPQR должен включать все данные испытаний и подробные записи об отклоненных функциях.
DIN EN ISO 15613 E:2022-08 Ссылочный документ
- ISO 10447 Контактная сварка. Испытание сварных швов. Испытание на отслаивание и долото контактных точечных и выступающих сварных швов.*， 2022-11-25 Обновление
- ISO 15607 Технические условия и аттестация процедур сварки металлических материалов. Общие правила
- ISO 15609 Спецификация и аттестация процедур сварки металлических материалов. Спецификация процедуры сварки. Часть 6. Лазерно-дуговая гибридная сварка
- ISO 15614 Спецификация и аттестация процедур сварки металлических материалов. Испытание процедуры сварки. Часть 8. Приварка труб к соединениям трубных досок
- ISO/TR 15608 Сварка. Рекомендации по системе группировки металлических материалов
- ISO/TR 25901 Сварка и родственные процессы - Словарь
DIN EN ISO 15613 E:2022-08 История
- 2022 DIN EN ISO 15613:2022-08 Спецификация и аттестация процедур сварки металлических материалов. Квалификация на основе предварительных испытаний на сварку (ISO/DIS 15613:2022)
- 2004 DIN EN ISO 15613:2004-09 Спецификация и аттестация процедур сварки металлических материалов. Квалификация на основе предварительных испытаний на сварку (ISO 15613:2004); Немецкая версия EN ISO 15613:2004 / Примечание: будет заменена стандартом DIN EN ISO 15613 (2022-08).
- 2004 DIN EN ISO 15613:2004 Спецификация и аттестация процедур сварки металлических материалов. Квалификация на основе предварительных испытаний на сварку (ISO 15613:2004); Немецкая версия EN ISO 15613:2004.
- 0000 DIN EN ISO 15613:2000
- 1995 DIN EN 288-8:1995 Требования к процедуре сварки и ее утверждение Часть 8: Утверждение предпроизводственных испытаний сварки
