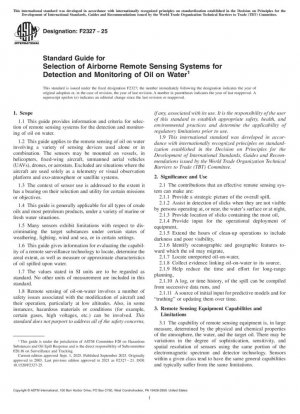

ASTM F2327-25
Стандартное руководство по выбору систем воздушного дистанционного зондирования для обнаружения и мониторинга нефти на воде
- Стандартный №
- ASTM F2327-25
- Дата публикации
- 2025
- Разместил
- American Society for Testing and Materials (ASTM)
- Последняя версия
- ASTM F2327-25
- сфера применения
-
Техническое обоснование и анализ развития стандарта ASTM F2327-25
С момента своей первой публикации в 2003 году стандарт ASTM F2327 претерпел множество изменений, последней из которых является издание 2025 года. Разработанный Комитетом ASTM F20 по опасным материалам и реагированию на разливы нефти, этот стандарт содержит технические рекомендации по выбору систем дистанционного зондирования для мониторинга разливов нефти на воде. В связи с быстрым развитием технологий дистанционного зондирования содержание стандарта постоянно обновляется, отражая технологическую эволюцию от традиционного визуального наблюдения к мониторингу с использованием комплексных данных нескольких датчиков.
Основные технологические принципы систем дистанционного зондирования
Согласно определению стандарта, система дистанционного зондирования разливов нефти на воде включает в себя совокупность датчиков, установленных на различных платформах, включая суда, вертолеты, самолеты и беспилотные летательные аппараты. Стандарт однозначно исключает воздушные суда, используемые исключительно в качестве платформ дистанционного зондирования или визуального наблюдения, а также внеатмосферные или спутниковые системы, уделяя особое внимание технологиям дистанционного зондирования на малых и средних высотах.
Основные типы датчиков и технические характеристики
Тип датчика Рабочий диапазон Принцип обнаружения Допустимая толщина масляной пленки Основные преимущества Основные ограничения Видеодатчик 400-750 нм Видимое изображение Полный диапазон толщин Распространенное оборудование, низкая стоимость, простота понимания Легко подвержен влиянию света, высокий уровень ложных срабатываний Инфракрасный камера 3-5 мкм/8-14 мкм Разница теплового излучения >20-70 мкм Высокое тепловое разрешение, цифровой видеовыход Ограниченное обнаружение нефтяной пленки, сложные фоновые помехи УФ-камера 200-400 нм Характеристики отражения УФ-излучения <10 нм Высокая способность обнаруживать тонкие нефтяные пленки Неспецифическое обнаружение, требует условий освещения Радиолокационная система Микроволновый диапазон Шеробление морской поверхности демпфирование Различные толщины Всепогодная работа, широкомасштабный мониторинг Сильная зависимость от скорости ветра и дорогостоящего оборудования Лазерный флуоресцентный датчик УФ-возбуждение Спектральные характеристики флуоресценции Полный диапазон толщин Возможность идентификации типа масла и сложное обнаружение фона Ограничения по крупному оборудованию и высоте полета
Анализ ключевых параметров выбора датчика
Зрелость технологии и опыт использования
В таблице 2 подробно перечислены уровни зрелости технологии и опыт использования различных типов датчиков. Среди них визуальные датчики и радиолокационные системы обладают наибольшей технологической зрелостью и опытом использования, в то время как лазерные флуоресцентные датчики и микроволновые радиометры все еще находятся на среднем уровне развития.
Оценка пригодности задачи
Тип задачи Поддержка операции по очистке Ночная операция Операция с использованием тумана Обнаружение нефтяного загрязнения с мусором Расследование нефтяного загрязнения береговой линии Тактическая/оперативная миссия Высокий приоритет Ключевые возможности Важные показатели Фактические требования Реагирование на чрезвычайные ситуации Инфракрасная камера 4 баллы 2 балла Неприменимо 1 балл Бортовой радар 1 балл 4 балла 4 балла Неприменимо Неприменимо Лазерный флуоресцентный датчик 4 балла 3 балла Неприменимо 5 баллов 5 баллов
Преимущества технологии слияния данных нескольких датчиков
В стандарте подчеркивается, что Комбинация датчиков может обеспечить более широкий спектральный охват, тем самым значительно увеличивая вероятность обнаружения, улучшая возможности распознавания и работая эффективно в более широком диапазоне погодных условий и освещенности. Типичные комбинации датчиков включают в себя:
Комбинированная система УФ-инфракрасного диапазона
УФ-камеры и ИК-камеры могут одновременно обнаруживать тонкие и толстые нефтяные пленки, преодолевая ограничения одного датчика. УФ-датчики чувствительны к чрезвычайно тонким нефтяным пленкам толщиной менее 10 нанометров, в то время как инфракрасные датчики хорошо реагируют на толстые нефтяные пленки, превышающие 20-70 микрон.
Комбинированная система радиолокационного и оптического диапазона
Радиолокационные системы обеспечивают возможности всепогодного мониторинга, дополняя оптические датчики. В неблагоприятных погодных условиях радар становится основным методом мониторинга, в то время как в хорошую погоду оптические датчики предоставляют более полную информацию о характеристиках нефтяного загрязнения.
Анализ требований к своевременности данных
Стандарт устанавливает четкие требования к своевременности данных в различных сценариях применения:
Требования к стратегической информации
Стратегическая информация, такая как общие масштабы и местоположение разлива нефти, должна быть собрана и представлена в течение 2–4 часов, чтобы лица, принимающие решения, имели полную ситуационную осведомленность.
Требования к тактической информации
Тактическая информация, необходимая судам реагирования, от обнаружения до связи, должна быть доступна в течение 5 минут, чтобы обеспечить своевременность и эффективность реагирования на чрезвычайные ситуации.
Вопросы адаптации к окружающей среде
Влияние метеорологических условий
Различные датчики существенно различаются по своей адаптации к метеорологическим условиям:
- Радиолокационная система: предъявляет строгие требования к скорости ветра, а идеальный рабочий диапазон скорости ветра составляет 1,5-6 м/с
- Оптический датчик: ограничен условиями освещения, производительность ухудшается ночью и в условиях плохой видимости
- Инфракрасный датчик: подвержен влиянию таких факторов, как температура поверхности моря и степень выветривания нефтяной пленки
Влияние характеристик нефтяной пленки
Физическое состояние и химический состав нефтяной пленки оказывают значительное влияние на производительность датчика:
- Оптические и тепловые свойства Свежая сырая нефть и выветренные нефтяные пленки значительно различаются
- Различные нефтепродукты имеют разные характеристики флуоресценции, что обеспечивает возможность идентификации типа нефти
- Неравномерное распределение толщины нефтяной пленки влияет на порог обнаружения и точность
Рекомендации по внедрению и системная интеграция
Вопросы выбора платформы
Согласно стандартному руководству, при выборе сенсорной платформы следует учитывать следующие факторы:
- Высота полета: Лазерные флуоресцентные датчики требуют полета на малой высоте (около 300 метров), в то время как Радиолокационные системы могут работать на больших высотах
- Длительность полета: Для долгосрочных миссий мониторинга требуются платформы с фиксированным крылом или БПЛА
- Грузоподъемность: Для больших датчиков требуются поддержка специализированных самолетов
Обработка и слияние данных
Стандарт подчеркивает важную роль технологий реального времени, близкого к реальному времени или постобработки в улучшении производительности датчиков:
- Технология слияния изображений может значительно повысить практичность продуктов дистанционного зондирования
- Технология ассимиляции данных обеспечивает начальные входные данные и проверку для моделей прогнозирования
- Анализ временных рядов поддерживает исследования динамической эволюции разливов нефти
Требования безопасности и соответствия
Стандарт специально напоминает пользователям о необходимости уделять внимание вопросам безопасности, связанным с мониторингом дистанционного зондирования:
- Риски безопасности, связанные с модификацией самолетов и полетами на малой высоте
- Требования к обращению с опасными материалами (такими как определенные газы, высокое давление и т. д.)
- Оценка применимости нормативных ограничений
Тенденции развития технологий и перспективы стандартов
Стандарт ASTM F2327-25 отражает последние достижения в современных технологиях дистанционного зондирования и указывает будущее направление развития:
Тенденции развития технологий
- Технологии датчиков развиваются в сторону миниатюризации и интеллекта
- Многоплатформенный совместный мониторинг стал важным направлением развития
- Применение технологии искусственного интеллекта для распознавания и классификации целей становится все более распространенным
Ожидаемые обновления стандарта
В связи с быстрым развитием технологий ожидается, что стандарт будет продолжать обновляться в следующих областях:
- Внедрение и оценка новых технологий датчиков
- Стандартизация методов обработки и анализа данных
- Совершенствование процедур тестирования и проверки производительности
Данное руководство должно служить отправной точкой для Выбор датчика. Разработчикам системы необходимо будет учесть множество факторов, включая возможности воздушного судна и информационные потребности пользователей, прежде чем окончательно определиться с проектом. Учитывая, что на разработку некоторого оборудования требуется до двух лет, крайне важно заблаговременное планирование и тщательная техническая оценка.
ASTM F2327-25 История
- 2025 ASTM F2327-25 Стандартное руководство по выбору систем воздушного дистанционного зондирования для обнаружения и мониторинга нефти на воде
- 2021 ASTM F2327-21 Стандартное руководство по выбору бортовых систем дистанционного зондирования для обнаружения и мониторинга нефти на воде
- 2015 ASTM F2327-15 Стандартное руководство по выбору бортовых систем дистанционного зондирования для обнаружения и мониторинга нефти на воде
- 2008 ASTM F2327-08 Стандартное руководство по выбору бортовых систем дистанционного зондирования для обнаружения и мониторинга нефти на воде
- 2003 ASTM F2327-03 Стандартное руководство по выбору бортовых систем дистанционного зондирования для обнаружения и мониторинга нефти на воде
