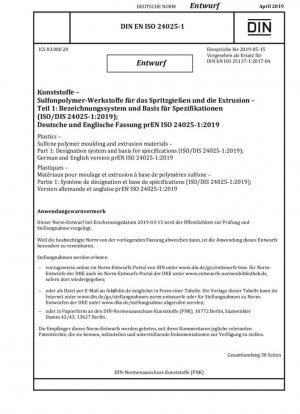

DIN EN ISO 24025-1 E:2019-04
Пластиковые сульфополимерные формовочные и экструзионные материалы. Часть 1. Номенклатурная система и основа спецификации (проект)
- Стандартный №
- DIN EN ISO 24025-1 E:2019-04
- Дата публикации
- 2019
- Разместил
- German Institute for Standardization
- состояние
- 2020-08
- быть заменен
- DIN EN ISO 24025-1:2020
- Последняя версия
- DIN EN ISO 24025-1:2020-08
- сфера применения
-
Техническое обоснование и анализ развития стандарта ISO 24025-1
ISO 24025-1:2019, ключевой стандарт для сульфированных полимерных материалов, заменяет ранее опубликованный DIN EN ISO 25137-1:2017-04. Этот стандарт был разработан под руководством Технического комитета по пластмассам Международной организации по стандартизации (ISO/TC 61) и принят Европейским комитетом по стандартизации (CEN) как prEN ISO 24025-1:2019 посредством параллельной процедуры. Стандарт в первую очередь касается сульфированных полимерных материалов, содержащих эфирно-кислородные связи, предоставляя систему наименований и нормативную основу для трех основных категорий инженерных пластиков: полисульфон (PSU), полиэфирсульфон (PESU) и полифенилсульфон (PPSU).
Анализ архитектуры основного содержания стандарта
ISO 24025-1 установил полную систему наименования из пяти блоков данных, которая реализует точную идентификацию материалов с помощью систематических правил кодирования:
Блок данных Описание содержания Правила кодирования Техническое значение Блок данных 1 Идентификация типа полимера PSU/PESU/PPSU Сокращенные термины на основе ISO 1043-1 Блок данных 2 Применение и информация об обработке Кодовые буквы для позиций 1-8 Методы обработки, добавки и идентификация характеристик Блок данных 3 Диапазон характеристик производительности Код производительности + числовой диапазон Классификация 5 ключевых показателей производительности Блок данных 4 Материалы для наполнения арматуры Тип материала + форма + содержание Тип наполнителя, форма и массовый процент Блок данных 5 Дополнительные требования Необязательная дополнительная информация Преобразование в спецификации конкретного применения
Подробное объяснение системы классификации ключевых показателей эффективности
Стандарт систематически классифицирует пять ключевых показателей эффективности с помощью блока данных 3. Каждая характеристика имеет определенные условия испытаний и числовые диапазоны:
Система классификации температуры теплового изгиба
Температура теплового изгиба измеряется под напряжением 1,8 МПа, а образец должен пройти определенную обработку отжига (140 °C/4 ч, 170 °C/1 ч или 200 °C/1 ч). Стандарт классифицирует температуру теплового изгиба по 12 диапазонам: от 145 °C до 250 °C. Каждый диапазон представлен трехзначным кодом, например, 185 представляет диапазон температур >180 °C, но ≤190 °C.
Классификация скорости течения расплава (MFR)
Испытание MFR предусматривает четыре различных сочетания условий испытания (температура/нагрузка): 343 °C/2,16 кг, 360 °C/10 кг, 365 °C/5 кг и 380 °C/2,16 кг. Диапазон значений — от ≤2 г/10 мин до >40 г/10 мин, с семью степенями текучести, каждая из которых обозначена двузначным кодом.
Спецификация классификации механических свойств
Стандарт устанавливает подробную систему классификации диапазонов числовых значений для ударной вязкости по Шарпи с надрезом (10 баллов), модуля упругости при растяжении (9 баллов) и предела текучести (7 баллов) для обеспечения точной характеристики механических свойств материала.
Система кодирования наполненных и армированных материалов
Блок данных 4 использует двойную систему кодирования: первая буква указывает тип материала (B - бор, C - углерод, G - стекло и т. д.), вторая буква указывает физическую форму (B - сферическая, D - порошок, F - волокно и т. д.), за которой следуют две цифры, указывающие процентное содержание по весу. Для смешанных систем наполнителей стандарт допускает использование знака «+» для соединения различных компонентов, например (GF25+MD08), указывающего на смешанную систему из 25% стекловолокна и 8% минерального порошка.
Рекомендации по внедрению стандарта и примеры применения
Основываясь на стандарте ISO 24025-1, инженеры-техники могут точно указывать технические требования к материалам:
Пример применения 1: Материал PSU, используемый для литья под давлением, содержит 30% стекловолокна и имеет температуру тепловой деформации 181 °C (после отжига при 170 °C/1 ч). Его полное название: ISO 24025-PSU,M,B185,GF30
Пример применения 2: Материал PPSU обладает особыми огнестойкими свойствами, с MFR 35 г/10 мин (365 °C/5 кг) и пределом текучести 70 МПа. Он также соответствует требованиям ASTM D6394. Его спецификация выражается как: ISO 24025-PPSU,MF,C30-65,GF30,ASTM D6394
Технологическое развитие и значение обновления стандарта
По сравнению со своим предшественником, DIN EN ISO 25137-1:2017-04, ISO 24025-1:2019 отличается крупными обновлениями, включая изменение названия стандарта и улучшенную систему номенклатуры. Это обновление отражает технологические достижения и возникающие требования к применению сульфированных полимерных материалов, особенно в высокотемпературных приложениях, медицинских устройствах, а также в электрических и электронных приложениях.
Благодаря своей систематической номенклатуре стандарт обеспечивает единый язык общения для поставщиков материалов, переработчиков и конечных пользователей, избегая технических недоразумений и проблем с качеством, вызванных запутанной номенклатурой. Кроме того, в стандарте подчёркивается, что материалы с одинаковой номенклатурой не обязательно обладают идентичными характеристиками, что обеспечивает гибкость в выборе материалов для конкретных условий применения. При внедрении настоящего стандарта компаниям рекомендуется создать полную базу данных материалов, согласовав стандартную номенклатуру с внутренней системой кодирования материалов, чтобы обеспечить единообразие материалов на протяжении всего процесса, от проектирования и закупок до производства. Кроме того, необходимо создать соответствующую систему испытаний и верификации в соответствии с требованиями к методам испытаний ISO 25137-2, чтобы гарантировать соответствие свойств материалов спецификациям стандарта.
DIN EN ISO 24025-1 E:2019-04 Ссылочный документ
- ISO 1043-1 Пластмассы. Символы и сокращенные термины. Часть 1. Основные полимеры и их особые характеристики. ПОПРАВКА 1. Новый символ ST для синдиотактических полимеров.
DIN EN ISO 24025-1 E:2019-04 История
- 2020 DIN EN ISO 24025-1:2020-08 Пластмассы. Сульфоновые полимерные материалы для формования и экструзии. Часть 1. Система обозначений и основа технических требований (ISO 24025-1:2020); Немецкая версия EN ISO 24025-1:2020
- 2020 DIN EN ISO 24025-1:2020 Пластмассы. Сульфоновые полимерные материалы для формования и экструзии. Часть 1. Система обозначений и основа для технических требований (ISO 24025-1:2020).
- 2019 DIN EN ISO 24025-1:2019-04 Проект документа - Пластмассы - Формовочные и экструзионные материалы на основе сульфоновых полимеров - Часть 1: Система обозначений и основа для спецификаций (ISO/DIS 24025-1:2019); Немецкая и английская версии prEN ISO 24025-1:2019
- 2019 DIN EN ISO 24025-1 E:2019 Проект документа. Пластмассы. Сульфоновые полимерные материалы для формования и экструзии. Часть 1. Система обозначений и основа спецификаций (ISO/DIS 24025-1:2019); Немецкая и английская версии prEN ISO 24025-1:2019.
- 1970 DIN EN ISO 24025-1:1970
