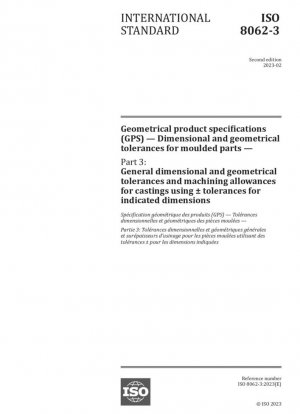

ISO 8062-3:2023
Геометрические спецификации продуктов (GPS) - Размерные и геометрические допуски для литьевых деталей - Часть 3: Общие размерные и геометрические допуски и допуски на механическую обработку для литых деталей, использующих ± допуски для указанных размеров

Стандартный №: ISO 8062-3:2023
Дата публикации: 2023
Разместил: International Organization for Standardization (ISO)
Последняя версия: ISO 8062-3:2023

сфера применения: ISO 8062-3:2023 — специализированный стандарт для отливок в системе геометрических спецификаций изделий (GPS). Он устанавливает общие допуски размеров, классы геометрических допусков и требования к припускам на механическую обработку отливок с использованием ±-допусков. Этот стандарт распространяется на все литые металлы и их сплавы, но не распространяется на неразмерные 3D-модели CAD.

Система классов допусков

1. Класс допуска на размеры (DCTG)

Диапазон классов	Типичные области применения	Специальные правила для толщины стенки
DCTG 1-15	Литье в песчаные формы DCTG 11-14 Литье под давлением DCTG 3-6	Допуск толщины стенки 1 класс грубее общего допуска
DCTG 15wt	Специальный класс толщины стенки	Применимо только к отливкам с общим DCTG15

2. Геометрический класс допуска (GCTG)

Класс	Контролирующие факторы	Типичные возможности процесса
GCTG 2-8	Прямолинейность/Плоскостность/Округлость Параллельность/Перпендикулярность/Соосность/Симметрия	Литье под давлением GCTG 2-4 Литье в песчаные формы GCTG 5-8

Основные технические требования

Характеристики угла уклона

Стандарт дает Подробные требования к углу уклона в зависимости от типа процесса:

Марка Стальные отливки (мм) Отливки из алюминиевого сплава (мм)

RMAG AK 0,1-24 0,1-12

Массовое производство: можно выбрать на 1-2 уровня точности выше стандартной рекомендации

Сложные отливки: Геометрические допуски следует уменьшить на 1 уровень

Принцип приемки: Если общий допуск превышен, он не отклоняется напрямую, и необходимо оценить функциональное воздействие

Марка	Стальные отливки (мм)	Отливки из алюминиевого сплава (мм)
RMAG AK	0,1-24	0,1-12

ISO 8062-3:2023 Ссылочный документ

ISO 10135 Геометрические характеристики изделия (GPS) - Указания по чертежам формованных деталей в технической документации на изделие (TPD)
ISO 10579 Геометрические характеристики изделия (GPS) - Определение размеров и допусков - Нежесткие детали; Техническое исправление 1
ISO 1101 Геометрические характеристики изделия (GPS). Геометрические допуски. Допуски формы, ориентации, местоположения и биения.
ISO 129-1 Техническая документация на продукцию (ТПД). Представление размеров и допусков. Часть 1. Общие принципы. Поправка 1.
ISO 1302 Геометрические спецификации изделия (GPS). Указание текстуры поверхности в технической документации изделия. Поправка 2. Указание требований к соотношению материалов.
ISO 5459 Геометрические спецификации продукции (GPS) — Геометрическое допускаемое отклонение — Базы и системы баз*， 2024-10-01 Обновление
ISO 8062-1 Геометрические спецификации изделия (GPS). Размерные и геометрические допуски для формованных деталей. Часть 1: Словарь.

ISO 8062-3:2023 История
2023 ISO 8062-3:2023 Геометрические спецификации продуктов (GPS) - Размерные и геометрические допуски для литьевых деталей - Часть 3: Общие размерные и геометрические допуски и допуски на механическую обработку для литых деталей, использующих ± допуски для указанных размеров
2009 ISO 8062-3:2007/cor 1:2009 Геометрические спецификации изделия (GPS) - Размерные и геометрические допуски для формованных деталей - Часть 3: Общие размерные и геометрические допуски и припуски на механическую обработку отливок; Техническое исправление 1
2007 ISO 8062-3:2007 Геометрические спецификации изделия (GPS). Размерные и геометрические допуски для формованных деталей. Часть 3. Общие размерные и геометрические допуски и припуски на обработку отливок.
