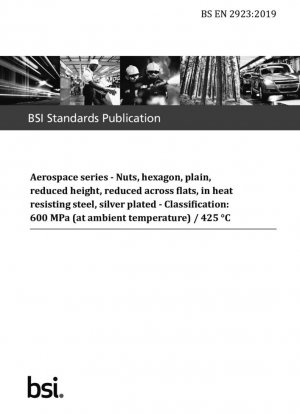

BS EN 2923:2019
Аэрокосмическая серия. Гайки шестигранные, гладкие, уменьшенной высоты, с уменьшенными гранями, из жаропрочной стали, посеребренные. Классификация: 600 МПа (при температуре окружающей среды) / 425 °C

Стандартный №

BS EN 2923:2019

Дата публикации

2019

Разместил

British Standards Institution (BSI)

Последняя версия

BS EN 2923:2019

сфера применения

Основные технические требования стандарта

Категория параметров	Требования EN 2923	Сравнение стандартов для обычных гаек
Спецификация материала	Соответствует TR 3823-002 жаропрочная сталь	Обычная углеродистая сталь/легированная сталь
Обработка поверхности	Электролитическое серебрение EN 2786 (5-15 мкм)	Оцинкование/покрытие Dacromet
Рабочая температура	425℃ непрерывное сопротивление	≤200℃

---

Анализ основных размерных характеристик

Стандарт предусматривает, что шестигранные гайки имеют уменьшенную высоту (значение H уменьшено на 20–30 % по сравнению с обычными), а также одновременно уменьшен размер под ключ (E):

• Резьба MJ10×1,25: высота H=5^+0,2мм, под ключ E=15,5 мм
• Резьба MJ24×2: высота H=12^+0,2мм, под ключ E=35,8 мм

Примечание: Все размеры являются окончательными после обработки поверхности, а допуски резьбы должны соответствовать стандарту ISO 5855-2.

---

Требования к материалам и процессам

4.3 Характеристики жаропрочной стали

Стандарт определяет, что материал должен соответствовать требованиям технического отчета TR 3823-002 и не разрушаться при растяжении 600 МПа. Типичные случаи применения:

Для определенного типа крепежных деталей авиационных двигателей, предназначенных для работы в зоне высоких температур, используются гайки, указанные в данной спецификации. После 2000 часов испытаний в циклических условиях 400 ℃ они по-прежнему сохраняют:

• Степень затухания прочности на растяжение <5%
• Целостность покрытия без отслоения

---

Анализ развития технологий

Основные улучшения по сравнению с предыдущей версией стандарта:

1. Добавлены две крупные нити, MJ22×1.5 и MJ24×2
2. Допуск толщины покрытия ужесточен с ±3 мкм до ±2 мкм
3. Уточнены требования к остаточной деформации после высокотемпературных испытаний

---

Рекомендации по внедрению

Соображения относительно покупки

• Поставщики должны пройти сертификацию системы менеджмента качества в авиации по стандарту EN 9100.
• Для каждой партии необходимо предоставить кривую термообработки материала и отчёт об испытании толщины покрытия.

Технические вопросы сборки.

Коэффициент крутящего момента соединительных болтов должен контролироваться в диапазоне 0,12–0,15. Рекомендуется использовать специальное антипригарное средство для серебрения.

BS EN 2923:2019 Ссылочный документ

• EN 2424 Аэрокосмическая серия - Маркировка аэрокосмической продукции
• EN 2786 Аэрокосмическая серия - Электролитическое серебрение крепежных деталей
• EN 9100 Системы менеджмента качества. Требования к авиационным, космическим и оборонным организациям
• ISO 5855-2 Аэрокосмическая промышленность. Резьба MJ. Часть 2. Предельные размеры болтов и гаек.
• ISO 8788 Аэрокосмическая промышленность. Гайки метрические. Допуски формы и положения.*， 2025-10-22 Обновление
• ISO 9139 Аэрокосмическая промышленность. Гайки гладкие или шлицевые (зубчатые). Спецификация закупок.

BS EN 2923:2019 История

• 2019 BS EN 2923:2019 Аэрокосмическая серия. Гайки шестигранные, гладкие, уменьшенной высоты, с уменьшенными гранями, из жаропрочной стали, посеребренные. Классификация: 600 МПа (при температуре окружающей среды) / 425 °C
