GJB 9658-2019

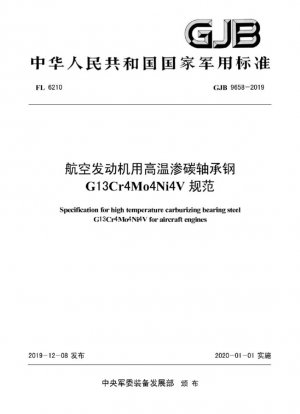

Спецификация на высокотемпературную науглероженную подшипниковую сталь G13Cr4Mo4Ni4V для авиационных двигателей (Англоязычная версия)
- Стандартный №
- GJB 9658-2019
- язык
- Китайский, Доступно на английском
- Дата публикации
- 2019
- Разместил
- Military Standard of the People's Republic of China-General Armament Department
- Последняя версия
- GJB 9658-2019
- сфера применения
-
Основные технические требования стандарта
Технические размеры Требования GJB9658-2019 Сравнение типичных авиационных подшипниковых сталей Процесс плавки Вакуумная индукция + вакуумно-дуговой переплав (двойной вакуум) Обычные подшипниковые стали в основном переплавляются электрошлаковым методом Контроль содержания кислорода ≤0,0010% (10 ppm) Сталь общепромышленного назначения для подшипников ≤0,0015% Индекс закаливаемости ≥35HRC (закалка 1110 °C) Твердость обычной подшипниковой стали составляет около 30-32HRC
Углубленный анализ свойств материала
Сталь G13Cr4Mo4Ni4V достигает следующих показателей благодаря сплаву 4%Cr-4%Mo-3,6%Ni-1,3%V:
- Высокая жаропрочность: карбиды Mo/V остаются стабильными при 400 °C
- Характеристики науглероживания: содержание углерода в матрице 0,13%C оптимизирует науглероживание градиент
- Контроль чистоты: Ti≤0,004%, Ca≤0,001%
Ключевые контрольные точки
Элементы испытаний Метод и стандарт Особые требования Ультразвуковой контроль GB/T4162-2008 Горячекатаная сталь должна соответствовать классу AA Неметаллические включения GB/T10561-2005 Класс DS ≤0,5 класса Зерно размер GB/T6394 ≥Grade 5
Предложения по внедрению
- Контроль термообработки: Время закалки и выдержки рассчитывается как 1,5 мин/мм, а температура должна точно контролироваться в пределах ±10 ℃
- Отбор образцов при приемке: Для испытания на содержание кислорода необходимо взять три образца из разных сталей
- Меры предосторожности при обработке: На поверхности полированных/шлифованных материалов не допускаются дефекты
Анализ технологического развития
По сравнению с предыдущей маркой HG13Cr4Mo4Ni4V этот стандарт имеет следующие основные улучшения:
- Содержание кислорода снижено с 15 ppm до 10 ppm
- Добавлена отдельная оценка для включений DS
- Уровень ультразвукового контроля повышен до AA
GJB 9658-2019 Ссылочный документ
- GB/T 10121 Изделия из стали. Метод магнитопорошкового контроля образца башни.
- GB/T 10561-2005 Сталь.Определение содержания неметаллических включений.Микрографический метод по эталонным диаграммам.
- GB/T 11261 Сталь и железо - Определение содержания кислорода - Импульсный нагрев инертным газом, метод инфракрасного поглощения
- GB/T 15711 Проверка неметаллических включений в стали. Метод испытания на травление образцов башни.
- GB/T 1814 Метод контроля переломов стальных конструкций
- GB/T 18254 Высокоуглеродистая хромсодержащая сталь
- GB/T 20066 Сталь и железо.Отбор и подготовка проб для определения химического состава.
- GB/T 20123 Сталь и железо. Определение общего содержания углерода и серы Метод инфракрасной абсорбции после сжигания в индукционной печи (рутинный метод)
- GB/T 20125 Низколегированная сталь.Определение содержания мультиэлементов.Атомно-эмиссионный спектрометрический метод с индуктивно связанной плазмой.
- GB/T 2101 Общие требования приемки, упаковки, маркировки и сертификации сортового проката
- GB/T 223.11 Сталь и сплавы. Определение содержания хрома. Титриметрические и спектрофотометрические методы*， 2025-08-29 Обновление
- GB/T 223.13 Стальные и чугунные сплавы. Определение содержания ванадия. Метод титрования и спектрофотометрический метод*， 2025-08-29 Обновление
- GB/T 223.19 Методы химического анализа железа, стали и сплавов. Фотометрический метод неокупроин-хлороформной экстракции для определения содержания меди.
- GB/T 223.25 Методы химического анализа железа, стали и сплавов. Диметилглиоксимный гравиметрический метод определения содержания никеля.
- GB/T 223.28 Методы химического анализа железа, стали и сплавов. Гравиметрический метод α-бензоиноксима для определения содержания молибдена.
- GB/T 223.29 Железо, сталь и сплавы. Определение содержания свинца. Спектрофотометрический метод осаждения носителя - ксиленоловый оранжевый.
- GB/T 223.31 Железо, сталь и сплавы. Определение содержания мышьяка. Дистилляционно-молибденовый синий спектрофотометрический метод.
- GB/T 223.43 Железо, сталь и сплавы. Определение содержания вольфрама. Гравиметрический метод и спектрофотометрический метод.
- GB/T 223.47 Методы химического анализа железа, стали и сплавов. Носитель осаждение-молибденовый синий потометрический метод определения содержания сурьмы.
- GB/T 223.5 Сталь и железо.Определение содержания кислоторастворимого кремния и общего кремния.Восстановленный молибдосиликатный спектрофотометрический метод.
- GB/T 223.50 Методы химического анализа железа, стали и сплавов. Прямой фотометрический метод фенилфлурон-ЦТМАБ для определения содержания олова.
- GB/T 223.62 Методы химического анализа железа, стали и сплавов. Бутилацетатно-экстракционный фотометрический метод определения содержания фосфора.
- GB/T 223.63 Железо, сталь и сплавы. Определение содержания марганца. Спектрофотометрический метод периодата натрия (калия).*， 2022-07-11 Обновление
- GB/T 223.65 Сталь, железо и сплавы. Определение содержания кобальта. Пламенный атомно-абсорбционный спектрометрический метод.
- GB/T 223.77 Методы химического анализа железа, стали и сплавов. Пламенно-атомно-абсорбционный спектрометрический метод определения содержания кальция.
- GB/T 223.79 Железо и сталь-Определение содержания мультиэлементов-Рентгенофлуоресцентная спектрометрия (Рутинный метод)
- GB/T 223.84 Сталь и железо.Определение содержания титана.Диантипирилметановый спектрофотометрический метод.
- GB/T 223.85 Сталь и железо.Определение содержания серы.Метод инфракрасной абсорбции после сжигания в индукционной печи.
- GB/T 223.86 Сталь и железо.Определение общего содержания углерода.Метод инфракрасной абсорбции после сжигания в индукционной печи.
- GB/T 226 Метод определения макроструктуры и дефектов стали травлением
- GB/T 230.1 Металлические материалы. Испытание на твердость по Роквеллу. Часть 1: Метод испытания.
- GB/T 231.1 Металлические материалы. Испытание на твердость по Бринеллю. Часть 1. Метод испытания.
- GB/T 4162-2008 Кованые и катаные стальные прутки. Метод ультразвукового контроля
- GB/T 4336 Определение содержания мультиэлементов в углеродистых, средне- и низколегированных сталях. Атомно-эмиссионная спектрометрия искрового разряда (традиционный метод). Изменение № 1.
- GB/T 6394 Определение ориентировочного среднего размера зерна металла
- GB/T 702-2017 Горячекатаные стальные стержни. Размеры, форма, вес и допуски.
- GB/T 908-2008 Кованые прутки. Размеры, форма, вес и допуски.
- GJB 9443 Методы травления и оценки при малом увеличении переплавленных стальных стержней и заготовок
GJB 9658-2019 История
- 2019 GJB 9658-2019 Спецификация на высокотемпературную науглероженную подшипниковую сталь G13Cr4Mo4Ni4V для авиационных двигателей
