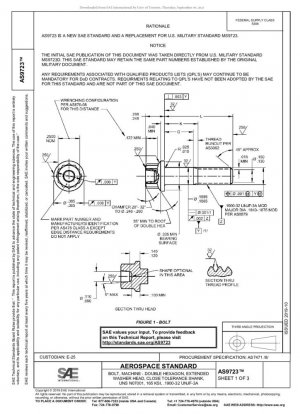

SAE AS9723-2019
БОЛТ, МАШИННЫЙ - ДВОЙНОЙ ШЕСТИГРАННИК, УДЛИНЕННАЯ ГОЛОВКА С ШАЙБОЙ, ХВОСТОВИК С ЖЕСТКИМ ДОПУСКОМ, UNS N07001, 165 KSI, .1900-32 UNJF-3A
- Стандартный №
- SAE AS9723-2019
- Дата публикации
- 2019
- Разместил
- Society of Automotive Engineers (SAE)
- Последняя версия
- SAE AS9723-2019
- сфера применения
-
Углубленный анализ технических характеристик стандарта AS9723
AS9723 — новейший стандарт для аэрокосмической отрасли, выпущенный SAE International в октябре 2019 года и заменивший военный стандарт США MS9723D. Этот стандарт определяет технические требования к болтам с головкой под шестигранник, удлиненной головкой под шайбу и стержнем с жесткими допусками. Он изготовлен из коррозионно-стойкого и жаропрочного никелевого сплава UNS N07001, имеет предел прочности на разрыв 165 кСд и размер резьбы .1900-32 UNJF-3A.
Предпосылки разработки стандарта и технологическое развитие
Разработка AS9723 знаменует собой значительный сдвиг в стандартах на крепеж для аэрокосмической отрасли от военных спецификаций к отраслевым стандартам. Являясь прямой заменой MS9723D, стандарт сохраняет исходную систему нумерации деталей, но исключает требования списка квалифицированных изделий (QPL), характерные для военного стандарта. Это изменение отражает потребность аэрокосмической отрасли в стандартизации, глобализации и технологических инновациях. С точки зрения технологического развития, AS9723 наследует основные технические требования MS9723D, но модернизирует спецификации материалов, методы испытаний и контроль качества. Стандарт однозначно принимает спецификацию материалов AMS5708, гарантируя, что химический состав и механические свойства сплава UNS N07001 соответствуют самым строгим требованиям аэрокосмической отрасли.
Анализ ключевых технологий и эксплуатационных параметров
Эксплуатационные параметры Технические требования Стандарты испытаний Важность Характеристики материалов UNS N07001 AMS5708 Стойкость к высокотемпературной коррозии Прочность на разрыв 165 KSI (1137 МПа) AS7471 Гарантия структурной целостности Резьба Спецификации .1900-32 UNJF-3A ASME B1.15 Высокая усталостная прочность Шероховатость поверхности 125 микродюймов Ra ASME B46.1 Контроль коэффициента трения Инспекция пенетратором Тип 1, Уровень 2 ASTM E1417 Чувствительность дефектоскопии Подробная интерпретация размерных параметров
Стандарт предоставляет полный размерный ряд из 53 номеров деталей, от MS9723-03 до MS9723-55, с длинами от 0,597 дюйма до 3,867 дюйма. Каждый номер детали точно определяет диапазон допусков длины, минимальную длину захвата (G MIN), максимальную высоту головки (K MAX) и приблизительную массу.
Особенно следует отметить, что для коротких болтов в спецификациях MS9723-03 – MS9723-05 стандарт требует использования базового значения Z (диаметр шага резьбы) вместо базового значения Y, что отражает особые требования к установке болтов меньшего размера. Все размеры указаны в дюймах и выдерживаются с чрезвычайно жесткими допусками, что отражает жесткие требования к точности размеров в аэрокосмической промышленности.
Свойства материала и требования к обработке
UNS N07001 — это суперсплав на основе никеля с превосходной коррозионной стойкостью и сохранением высокотемпературной прочности. Его химический состав строго контролирует содержание таких элементов, как углерод, хром, молибден, алюминий и титан, для обеспечения превосходных механических свойств даже в условиях высоких температур.
С точки зрения производства стандарт требует, чтобы радиус перехода головки в стержень был холоднокатаным, но явно запрещает деформацию в несущей зоне головки. Деформация диаметра стержня допускается только до 0,1900 диаметра. Этот строгий контроль обеспечивает усталостную работоспособность болта.
Требования к контролю качества и инспекции
Стандарт устанавливает строгие требования к инспекции, включая флуоресцентный капиллярный контроль, выполняемый в соответствии с ASTM E1417/E1417M Тип 1, Уровень чувствительности 2. Требования к текстуре поверхности маркируются в соответствии с символами ASME Y14.36M, а конкретные значения контролируются стандартом ASME B46.1. Если не указано иное, требование к шероховатости поверхности составляет 125 микродюймов Ra.
Все острые кромки должны быть скошены на 0,003–0,015 дюйма. Это требование снижает концентрацию напряжений и увеличивает усталостную долговечность деталей. Размеры и маркировка допусков соответствуют стандарту ASME Y14.5-2009 для обеспечения единообразия в производстве и проверке.
Рекомендации по внедрению и применению
Рекомендации по выбору конструкции
При выборе болтов AS9723 инженеры-конструкторы должны сначала определить необходимую длину захвата (размер G) на основе толщины соединения, а затем выбрать соответствующий номер детали. Для высокотемпературных применений стойкость к окислению UNS N07001 делает его предпочтительным материалом, но в чрезвычайно коррозионных средах может потребоваться дополнительная обработка поверхности.
Контроль производственного процесса
Производителям следует уделять особое внимание контролю параметров процесса холодной прокатки для обеспечения качества радиуса перехода от головки к стержню. Резьба должна соответствовать строгим допускам UNJF-3A, что является ключевым фактором в достижении высокой усталостной прочности. Процессы термообработки должны соответствовать требованиям AMS5708, чтобы гарантировать достижение материалом заданной прочности на растяжение 165 кSI.
Ключевые моменты контроля качества
Процесс контроля должен быть сосредоточен на проверке охвата и чувствительности флуоресцентного проникающего контроля, чтобы гарантировать обнаружение даже небольших поверхностных дефектов. Размерный контроль должен использовать калиброванное прецизионное измерительное оборудование, в частности, для измерения диаметра стержня и параметров резьбы.
Управление запасами и закупки
Отделам закупок следует учитывать, что стандарт прямо запрещает использование неназначенных номеров деталей. Для управления запасами стандарт позволяет продолжать использовать детали, изготовленные в соответствии с предыдущими версиями, до тех пор, пока не будут исчерпаны запасы, что обеспечивает гибкость при переходе со старого стандарта на новый стандарт.
Значение стандартизации и влияние на отрасль
Выпуск стандарта AS9723 не только обеспечил плавный переход от военных стандартов к отраслевым, но, что более важно, создал единую на глобальном уровне техническую спецификацию для болтов для аэрокосмической промышленности. Эта стандартизация способствует снижению затрат на закупки, улучшению взаимозаменяемости, продвижению технологических инноваций и, в конечном итоге, повышению безопасности и надежности аэрокосмической продукции.
С глобализацией аэрокосмической промышленности стандарты SAE, такие как AS9723, будут играть всё более важную роль в обеспечении стабильности качества в глобальной цепочке поставок. Производителям, поставщикам и пользователям необходимо глубоко понимать и строго соблюдать требования этих стандартов, чтобы совместно содействовать развитию аэрокосмических технологий.
SAE AS9723-2019 Ссылочный документ
- AS 7471 Австралийские железные дороги. Средства индивидуальной защиты. Минимальные требования.
- ASME B46.1 Текстура поверхности (шероховатость поверхности, волнистость и слой) (- 2009 г.)
- ASME Y14.36M Символы текстуры поверхности — метрическая версия
- ASME Y14.5-2009 Размеры и допуски*， 2026-03-25 Обновление
- ASTM E1417 Стандартная практика проведения капиллярного контроля
SAE AS9723-2019 История
- 2019 SAE AS9723-2019 БОЛТ, МАШИННЫЙ - ДВОЙНОЙ ШЕСТИГРАННИК, УДЛИНЕННАЯ ГОЛОВКА С ШАЙБОЙ, ХВОСТОВИК С ЖЕСТКИМ ДОПУСКОМ, UNS N07001, 165 KSI, .1900-32 UNJF-3A
