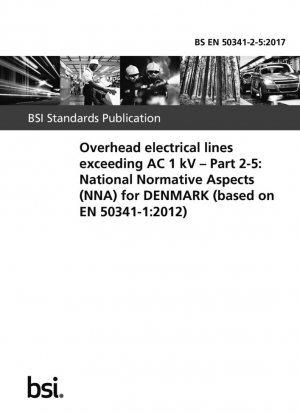

BS EN 50341-2-5:2017
Воздушные электрические линии переменного тока напряжением свыше 1 кВ. Национальные нормативные аспекты (NNA) для ДАНИИ (на основе EN 50341-1:2012)

Стандартный №

BS EN 50341-2-5:2017

Дата публикации

2017

Разместил

British Standards Institution (BSI)

Последняя версия

BS EN 50341-2-5:2017

заменять

BS EN 50341-3:2001 BS EN 50423-3:2005

сфера применения

Особые требования к высоковольтным воздушным линиям электропередачи в Дании

Настоящий стандарт заменяет BS EN 50423-3:2005 и BS EN 50341-3:2001 и распространяется на новые проекты постоянных воздушных линий электропередачи по всей Дании. Основное содержание включает:

1. Основные параметры конструкции

Тип параметра	Датское стандартное значение	Общее стандартное значение
Эталонная скорость ветра	24 м/с (27 м/с на западном побережье Ютландии)	Согласно EN 1991-1-4
Гололедная нагрузка	I=12+0,9d [Н/м] (d — диаметр проводника в мм)	Не применимо к изоляторам
Температурные условия	Экстремальные низкая температура -20 °C, сочетание ветра и гололеда 0 °C	Ссылка EN 50341-1

---

2. Основные различия в конструкции

2.1 Расчет ветровой нагрузки

В качестве расчетного пролета механического напряжения используется эквивалентный средний пролет, а плотность воздуха зафиксирована на уровне 1,25 кг/м³. Расчетная высота ветрового давления проводника определяется по методу 4.

2.2 Коэффициент безопасной нагрузки

Продольное неуравновешенное натяжение рассчитывается с использованием метода коэффициента β:

• Одноцепная/двухцепная линия: оборван 1 провод
• Многоцепная линия: оборваны 2 проводника
• Количество разделенных проводников составляет 1/2 от общего количества субпроводников

Парциальный коэффициент γA1=1,5 (может быть уменьшен до 1,0 для вторичных компонентов нависающей опоры)

---

3. Спецификации электробезопасных расстояний

Особые требования Дании:

Сценарий	Минимальное расстояние
Неогнестойкие здания с крышами	Запрещено пересечение
Неравномерные условия обледенения	4м+Δel (не менее 5м)
Над спортивными сооружениями	Пересечение запрещено

---

4. Ключевые моменты проектирования конструкций

4.1 Материалы опор и башен

В соответствии со стандартом EN 1090-2 обычно применяется класс прочности EXC 2. Запрещается использовать прямую круглую сталь для прямых анкерных болтов.

4.2 Частные коэффициенты

• Стальная опора: γ_M0=1,1, γ_M2=1,25
• Бетонная опора: γ_MC=1,45, γ_MS=1,2
• Изолятор: γ_m≥2,0

---

Рекомендации по внедрению

1. При пересечении дорог необходимо использовать отказоустойчивые изоляторы (колпачкового подвесного типа или композитного типа с двумя длинными стержнями).
2. Глубина исследования фундамента должна быть больше двойной эффективной ширины фундамента.
3. Конусность соединения стальной трубчатой опоры должна быть больше 10 мм/м.
4. Обратите внимание на особые требования к скорости ветра: 27 м/с в районе западного побережья.
