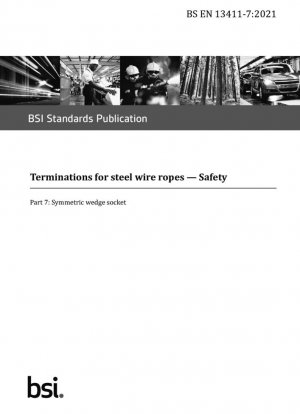

BS EN 13411-7:2021
Концевые наконечники для стальных тросов. Безопасность. Симметричное клиновое гнездо

Стандартный №

BS EN 13411-7:2021

Дата публикации

2021

Разместил

British Standards Institution (BSI)

Последняя версия

BS EN 13411-7:2021

заменять

BS EN 13411-7:2006+A1:2008

сфера применения

Анализ основного содержания стандарта

BS EN 13411-7:2021, как часть 7 серии стандартов EN 13411, специально определяет симметричную клиновидную втулку для лифтов. Этот стандарт заменяет версию 2006 года. Основные технические изменения включают в себя:

• Коэффициент использования персонала, занимающегося подъёмом, скорректирован с 10:1 до 12:1.
• Обновлён список ссылочных стандартов.
• Пересмотрена глава 6.4 «Система контроля производства».

---

Ключевые технические требования

Характеристики геометрической структуры

Параметры	Требования	Методы испытаний
Симметрия клина	100% симметрия	Трехмерное измерение
Длина зажима	≥7,3 номинальных диаметров кабеля	Измерение штангенциркулем
Нижний радиус клинового блока	≥1 диаметра стального кабеля	Обнаружение с помощью радиального датчика

---

Механические показатели производительности

Стандарт устанавливает, что симметричная клиновая муфта должна соответствовать следующим механическим свойствам:

• КПД терминала: КПД терминала после сборки ≥80% Минимальное разрывное усилие стального троса
• Усталостные характеристики: Отсутствие трещин после 75 000 циклов нагрузки (диапазон нагрузки 15%-30% разрывного усилия)
• Характеристики при низких температурах: Ударная вязкость по Шарпи при -20 ℃ ≥27 Дж (один образец ≥18 Дж)

---

Требования к качеству сварки

Для корпуса сварной муфты стандарт принимает критерии приемки класса B по стандарту EN ISO 5817, конкретные требования включают в себя:

• Расстояние между корневыми связками: 1 мм для материалов ≤6 мм, 1,5 мм для 6-12 мм
• Несовпадение кромок: ≤0,5 мм (материалы ≤6 мм) или ≤0,8 мм (материалы 6-12 мм)
• Площадь сварного шва: ≥70% от кромки стыка

---

Рекомендации по внедрению

Контроль качества продукции

1. Каждая партия продукции должна проходить испытание на проверочное усилие изготовления (40% от прочности на разрыв стального троса)
2. Параметры процесса сварки должны быть полностью записаны и сохранены
3. Осуществлять 100% визуальный контроль сварных швов

Ключевые моменты для установки на месте

• Соответствующие корпуса муфт и необходимо использовать клинья (смешивание продукции разных производителей запрещено)
• Во время установки используйте деревянные бруски, чтобы забить клинья на место.
• Необходимо оставить хвост кабеля достаточной длины (рекомендуется не превышать 40% от общей длины клина).

BS EN 13411-7:2021 Ссылочный документ

• EN 12385-2:2002+A1:2008 Канаты стальные. Безопасность. Часть 2. Определения, обозначения и классификация.
• EN 12385-5:2021 Тросы стальные. Безопасность. Часть 5. Скрученные канаты для лифтов.
• EN ISO 12100:2010 Безопасность машин. Общие принципы проектирования. Оценка рисков и снижение рисков (ISO 12100:2010).*， 2025-10-22 Обновление
• EN ISO 148-1:2016 Металлические материалы. Испытание на удар маятником Шарпи. Часть 1. Метод испытания.
• EN ISO 17638:2016 Неразрушающий контроль сварных швов - Магнитопорошковый контроль
• EN ISO 23277:2015 Неразрушающий контроль сварных швов. Пенетрантный контроль. Уровни приемки (ISO 23277:2015)
• EN ISO 4063:2010 Сварка и родственные процессы. Номенклатура процессов и ссылочные номера (ISO 4063:2009, исправленная версия от 01.03.2010 г.)*， 2025-10-22 Обновление
• EN ISO 5817:2014 Сварка. Сварные соединения стали, никеля, титана и их сплавов (исключая лучевую сварку). Уровни качества дефектов (ISO 5817:2014).
• EN ISO 7500-1:2018 Металлические материалы. Проверка статических одноосных испытательных машин. Часть 1. Машины для испытаний на растяжение/сжатие. Проверка и калибровка системы измерения силы.

BS EN 13411-7:2021 История

• 2021 BS EN 13411-7:2021 Концевые наконечники для стальных тросов. Безопасность. Симметричное клиновое гнездо
• 2006 BS EN 13411-7:2006+A1:2008 Наконечники для стальных тросов. Безопасность. Часть 7. Симметричное клиновое гнездо.
• 2006 BS EN 13411-7:2006 Концевые наконечники для стальных тросов - Безопасность - Симметричное клиновое гнездо
