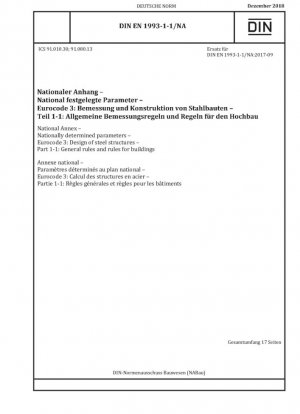

DIN EN 1993-1-1/NA:2018
Национальное приложение. Параметры, определяемые на национальном уровне. Еврокод 3. Проектирование стальных конструкций. Часть 1-1. Общие правила и правила для зданий.

Стандартный №: DIN EN 1993-1-1/NA:2018
Дата публикации: 2018
Разместил: German Institute for Standardization
состояние: быть заменен
быть заменен: DIN EN 1993-1-1/NA/A1 E:2018-04
Последняя версия: DIN EN 1993-1-1:2025-04
заменять: DIN EN 1993-1-1/NA:2017 DIN EN 1993-1-1/NA/A1:2018

сфера применения

Интерпретация Немецкого национального приложения «Технические условия для проектирования стальных конструкций»

DIN EN 1993-1-1/NA:2017-09, как Немецкий национальный приложение к Еврокоду 3, устанавливает конкретные национальные параметры и требования к проектированию и строительству стальных конструкций. Этот стандарт заменяет версию 2015 года и включает важные положения по выбору материалов, коэффициентам безопасности, анализу устойчивости и другим областям.

Предыстория разработки стандартов и технологического развития

Немецкие стандарты проектирования стальных конструкций претерпели эволюцию от DIN 1050 (1934) до серии DIN 18800. С развитием европейской интеграции Германия постепенно приняла систему Еврокода, сохранив при этом конкретные требования для внутренней инженерной практики через национальные приложения. Эта редакция 2017 года в первую очередь корректирует критерии классификации класса исполнения (EXC), отражая новейший опыт Германии в проектировании безопасности стальных конструкций. Стандарт развивался от DIN 1050:1934-08 к DIN 18800-1:2008-11, затем к DIN EN 1993-1-1/NA:2010-12, к 08.2015 и, наконец, к 09.2017. Эта эволюция отражает переход немецкого проектирования стальных конструкций от традиционных методов к проектированию, основанному на эксплуатационных характеристиках. В разделе «Основные национальные параметры» (NDP) Национального приложения Германии национальные параметры определены в 23 ключевых разделах, уделяя основное внимание свойствам материалов, коэффициентам безопасности, анализу устойчивости и проектированию соединений.

Категория параметра	Номер пункта	Немецкие нормативы	Рекомендуемое значение европейских стандартов
Значение прочности материала	3.2.1(1)	Согласно стандарту на продукцию или таблице 3.1	Рекомендуемое значение
Коэффициент запаса прочности γ_M	6.1(1)	γ_M0=1.0, γ_M1=1.1, γ_M2=1.25	Рекомендуется значение
Начальный изгиб	5.3.2(3)	В соответствии с таблицами NA.2 и NA.3	Общие рекомендации
Классификация внедрения	C.2.2(4)	На основе последствий повреждения и типа конструкции	Основные положения

Выбор материала и технические требования

Немецкое приложение устанавливает строгие правила выбора материалов для стальных конструкций. Область применения настоящего стандарта ограничена марками стали и стальной продукцией, перечисленными в таблице 3.1 DIN EN 1993-1-1:2010-12. Для сварных изделий с пределом текучести, не превышающим 355 Н/мм², когда сварной шов расположен в зоне растяжения или изгиба, должны быть выполнены требования Таблицы NA.1.

Особые требования к выбору материала: Для стальных компонентов DIN EN 10025-5 с толщиной t> 30 мм их пригодность должна быть продемонстрирована испытанием на изгиб сварного шва, указанным в SEP 1390. Это требование относится только к плоским изделиям и профилям, за исключением круглых стальных материалов и полых профилей (квадратных и круглых).

Коэффициенты безопасности и сочетания нагрузок

Немецкое национальное приложение определяет некоторые коэффициенты безопасности при проектировании стальных конструкций:

Нормальная расчетная ситуация: γ_M0 = 1,0; γ_M1 = 1,1; γ_M2 = 1,25
Нештатная проектная ситуация: γ_M0 = 1,0; γ_M1 = 1,0; γ_M2 = 1,15

Во втором порядке теоретической проверки устойчивости несущая способность поперечного сечения должна рассчитываться с использованием γ_M1 = 1,1 вместо γ_M0.

Анализ устойчивости и рассмотрение дефектов

Немецкое приложение содержит подробные требования к анализу устойчивости. При использовании теории упругости для расчета внутренних сил всей системы и проверки линейных взаимодействий поперечных сечений можно использовать значения из таблицы NA.2. Требования к начальному изгибу: Проектное начальное значение изгиба, e₀/L, не должно быть меньше допуска, разрешенного стандартом на продукцию. Для прокатных двутавров при h/b ≤ 2,0 e₀/L = 1/500; при h/b > 2,0 e₀/L = 1/400. К сварным двутавровым профилям предъявляются более высокие требования.

Система классификации классов исполнения (EXC)

Немецкое приложение устанавливает систему классификации классов исполнения, основанную на последствиях повреждений и типах конструкций:

Класс исполнения	Область применения	Ограничения по материалу	Типичные конструкции
EXC 1	Статические и квазистатические нагрузки	S275, толщина ≤20 мм	Здания менее двух этажей, сельскохозяйственные здания
EXC 2	Статические, квазистатические и усталостные нагрузки	S700	Общие строительные конструкции
EXC 3	Важные инженерные сооружения	S700	Стадионы, высотные здания, мосты
EXC 4	Конструкции экстремальных последствий	Особые требования	Защитная оболочка АЭС, важные мосты

Проектирование соединений и особые конструктивные требования

При проектировании соединений немецкое приложение требует, чтобы при использовании пластических расчетов учитывался верхний предел предела текучести f_y,oben = 1,3f_y. Это положение особенно актуально для соединений, не обладающих достаточной вращательной способностью.

При проектировании решётчатых элементов, если для стенки используется коэффициент длины, равный 0,75 или менее, длина, равная длине, соответствующей длине пояса, не должна уменьшаться при том же сочетании нагрузок. Это положение обеспечивает рациональность общего расчёта устойчивости конструкции.

Сравнение с приложениями других европейских стран

Немецкое национальное приложение отличается от других европейских стран с точки зрения коэффициентов безопасности, требований к материалам и уровней внедрения. Например, показатель γ_M1=1,1 в Германии выше, чем 1,0 в некоторых других странах, что отражает консервативные традиции Германии в отношении безопасности стальных конструкций.

Эти различия требуют, чтобы международные инженерные проекты при применении немецких стандартов уделяли особое внимание специальным положениям Национального приложения, чтобы гарантировать соответствие проекта местным нормативным требованиям.
