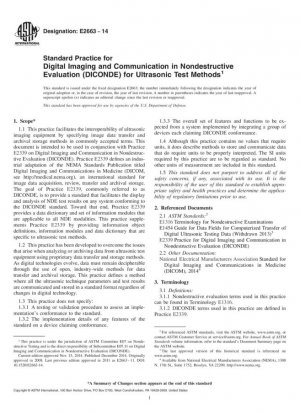

ASTM E2663-14
Стандартная практика цифрового изображения и передачи данных при неразрушающем контроле (DICONDE) для методов ультразвукового контроля

Стандартный №

ASTM E2663-14

Дата публикации

2014

Разместил

American Society for Testing and Materials (ASTM)

состояние

быть заменен

быть заменен

ASTM E2663-14(2018)

Последняя версия

ASTM E2663-23

сфера применения

5.1 Настоящий стандарт будет использоваться персоналом, ответственным за создание, передачу и хранение результатов ультразвукового контроля. Эта практика определяет набор информационных модулей, которые вместе с Практикой E2339 и стандартом DICOM предоставляют стандартные средства для организации параметров и результатов ультразвукового контроля. Результаты ультразвукового контроля можно отображать и анализировать на любом устройстве, соответствующем этому стандарту. Персонал, желающий просмотреть любые данные ультразвукового контроля, хранящиеся в формате DICONDE, может использовать этот документ, чтобы помочь им расшифровать и отобразить данные, содержащиеся в протоколе контроля, совместимом с DICONDE.

1.1. Эта практика облегчает взаимодействие оборудования ультразвуковой визуализации путем определения методов передачи данных изображения и архивного хранения в общепринятых терминах. Этот документ предназначен для использования вместе с Практикой E2339 «Цифровая обработка изображений и передача данных при неразрушающем контроле» (DICONDE). Практика E2339 определяет промышленную адаптацию публикации стандартов NEMA под названием «Цифровая визуализация и коммуникации в медицине» (DICOM, см. http://medical.nema.org), международного стандарта для получения, просмотра, передачи и архивного хранения данных изображений. Целью практики E2339, обычно называемой DICONDE, является предоставление стандарта, который облегчает отображение и анализ результатов испытаний неразрушающего контроля в любой системе, соответствующей стандарту DICONDE. С этой целью Практика E2339 предоставляет словарь данных и набор информационных модулей, которые применимы ко всем методам ОСП. Эта практика дополняет практику E2339, предоставляя определения информационных объектов, информационные модули и словарь данных, специфичные для методов ультразвукового контроля.

1.2. Эта практика была разработана для решения проблем, возникающих при анализе или архивировании данных с оборудования для ультразвукового контроля с использованием собственных методов передачи и хранения данных. По мере развития цифровых технологий данные должны оставаться расшифровываемыми за счет использования открытых общеотраслевых методов передачи и архивного хранения данных. Эта практика определяет метод, при котором все параметры ультразвуковой техники и результаты испытаний передаются и сохраняются в стандартном формате независимо от изменений в цифровых технологиях.

1.3. Эта практика не определяет: 1.

3.1. Процедуру тестирования или проверки для оценки соответствия реализации стандарту.

1.3.2 — Подробности реализации любых функций стандарта на устройстве, заявляющем о соответствии.

1.3.3 — Общий набор характеристик и функций, ожидаемых от системы, реализованной путем интеграции группы устройств, каждое из которых заявляет о соответствии DICONDE.

1.4. Хотя эта практика не содержит значений, требующих единиц измерения, она описывает методы хранения и передачи данных, которые требуют правильной интерпретации единиц. Единицы СИ, требуемые этой практикой, следует рассматривать как стандартные. Никакие другие единицы измерения в настоящий стандарт не включены.

ASTM E2663-14 Ссылочный документ

• ASTM E1316 Стандартная терминология для неразрушающего контроля
• ASTM E1454 Стандартное руководство по полям данных для компьютеризированной передачи данных цифрового ультразвукового контроля
• ASTM E2339 Стандартная практика использования цифровых изображений и передачи данных при неразрушающем контроле (DICONDE)

ASTM E2663-14 История

• 2023 ASTM E2663-23 Стандартная практика цифрового изображения и передачи данных при неразрушающем контроле (DICONDE) для методов ультразвукового контроля
• 2018 ASTM E2663-14(2018) Стандартная практика цифрового изображения и передачи данных при неразрушающем контроле (DICONDE) для методов ультразвукового контроля
• 2014 ASTM E2663-14 Стандартная практика цифрового изображения и передачи данных при неразрушающем контроле (DICONDE) для методов ультразвукового контроля
• 2011 ASTM E2663-11 Стандартная практика цифрового изображения и передачи данных при неразрушающем контроле (DICONDE) для методов ультразвукового контроля
• 2008 ASTM E2663-08 Стандартная практика цифрового изображения и передачи данных при неразрушающем контроле (DICONDE) для методов ультразвукового контроля
