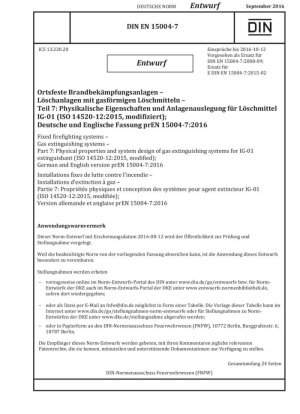

DIN EN 15004-7 E:2016-09
Стационарные системы пожаротушения. Системы газового пожаротушения. Часть 7. Физические свойства и конструкция систем газового пожаротушения для огнетушащего вещества ИГ-01.

Стандартный №
DIN EN 15004-7 E:2016-09
Дата публикации
2016
Разместил
German Institute for Standardization
состояние
 2018-03
быть заменен
DIN EN 15004-7:2018
Последняя версия
DIN EN 15004-7:2018-03

сфера применения

Технический анализ стандарта системы газового пожаротушения IG-01

DIN EN 15004-7:2016, ключевой компонент европейского стандарта для стационарных систем пожаротушения, специально определяет технические требования к системам газового пожаротушения, использующим IG-01 (чистый аргон) в качестве огнетушащего вещества. Этот стандарт представляет собой существенную переработку издания 2008 года, включающую в себя новейшие технологические разработки и требования безопасности.

Предыстория пересмотра стандарта и технологическое развитие

Данная переработка отражает значительные достижения в технологии газового пожаротушения. По сравнению с изданием 2008 года основные изменения включают: обновление нормативных ссылок, улучшение главы 4 «Технические данные и требования к применению», добавление главы 7 «Характеристики окружающей среды» и редакционные правки. Эти изменения обеспечивают синхронизацию стандарта с текущей технической практикой и экологическими требованиями.

Стандарт принимает ISO 14520-12:2015 в качестве технической основы, но был соответствующим образом изменен в соответствии с реальной ситуацией в Европе, отражая органичное сочетание международных стандартов и региональных требований.

Анализ характеристик огнетушащего вещества ИГ-01

ИГ-01 — огнетушащее вещество на основе чистого аргона с уникальными физико-химическими свойствами:

ХарактеристикиЗначениеЕдиница
Молекулярная масса39,9-
Температура кипения (1,013 бар)-185,9°C
Клиническая критическая температура -122,3°C Критическое давление 49,0 бар абсолютное давление 0,602 м³/кг при 20 °C. Удельный объём: 0,602 м³/кг при 20 °C. Требования к чистоте: 99,9% (объёмная доля) или выше, с массовой долей влаги не более 50 ppm. Огнетушащее действие осуществляется, главным образом, за счёт снижения концентрации кислорода в защищаемом помещении, что является физическим методом тушения пожаров. Стандарт определяет три системы номинального рабочего давления: class='comparison-table'>
Номинальное давлениеДавление наполнения при 15 °CМаксимальное рабочее давление при 50 °C
Система 160 бар160 бар188 бар
Система 200 бар200 бар235 бар
Система 300 бар300 бар362 бар

Расчет концентрации огнетушащего вещества

Требование к огнетушащему веществу рассчитывается на основе метода указанному в пункте 7.6 стандарта EN 15004-1:2008, с использованием следующей формулы:

m = (V/S) × ln[100/(100-c)]

Где: m — масса огнетушащего вещества (кг), V — чистый объем защищаемой площади (м³), S — удельный объем (м³/кг), а c — проектная концентрация (%).

Требования к показателям безопасности

Безопасность персонала является основным соображением при проектировании системы:

Параметры безопасностиЗначенияОписание
Значение NOAEL43%Концентрация неблагоприятного воздействия отсутствует
Значение LOAEL52%Наименьшая наблюдаемая концентрация неблагоприятного воздействия
Минимальная концентрация кислорода12%Соответствующее значение NOAEL

Эти значения основаны на исследованиях физиологических Влияние сред с низким содержанием кислорода на организм человека и обеспечение научной основы для проектирования систем безопасности.

Область применения и концентрация для тушения пожаров

Система IG-01 подходит для всех категорий пожаров, указанных в статье 4 стандарта EN 15004-1:2008. Конкретные требования к расчетной концентрации:

Тип пожараОгнетушащая концентрацияМинимальная расчетная концентрация
Класс B (гептановая горелка)39,1%51,7%
Класс B (испытание в помещении)39,8%
Поверхностный пожар класса A (поленница)30,7%

Экологические преимущества

IG-01, как инертный газовый огнетушащий состав, обеспечивает превосходные экологические характеристики:

  • Потенциал глобального потепления (ПГП): 0
  • Потенциал разрушения озонового слоя (ОРС): 0
  • Срок жизни в атмосфере: без остатка
  • Нетоксично и безвредно: естественный компонент атмосферы

Эти характеристики делают его идеальной альтернативой галонам и соответствуют действующим экологическим нормам.

Рекомендации по внедрению и инженерное применение

Конструкционные соображения

В реальных инженерных приложениях рекомендуется сосредоточиться на следующих аспектах: требования к герметизации защищаемой зоны, контроль времени распыления, выбор сосуда под давлением, гидравлические расчеты трубопроводной сети и меры безопасной эвакуации. Особенно для крупномасштабных применений требуется точный расчет дозировки огнетушащего вещества и времени удержания.

Требования к техническому обслуживанию

После ввода системы в эксплуатацию следует организовать регулярную систему проверок и технического обслуживания в соответствии с требованиями EN 15004-1, включая проверку сосудов под давлением, калибровку весового устройства, проверку насадок и тестирование системы управления, чтобы гарантировать надежность системы.

Особые условия применения

Для особых мест, таких как помещения с электронным оборудованием, объекты защиты культурного наследия и объекты защиты особо ценных активов, следует уделять всестороннее внимание таким факторам, как эффективность пожаротушения, совместимость оборудования и чувствительность защищаемых объектов. При необходимости следует проводить специальные оценки рисков и оптимизировать проектирование системы.

Значение внедрения стандарта

Внедрение DIN EN 15004-7:2016 обеспечивает единую техническую основу для проектирования, монтажа и приемки газовых систем пожаротушения IG-01, способствуя стандартизированному применению этой технологии на европейском рынке. Кроме того, этот стандарт служит важным ориентиром для разработки аналогичных стандартов в других регионах, способствуя международному развитию технологий газового пожаротушения.

В связи с постоянным повышением требований к охране окружающей среды и непрерывным развитием технологий пожаротушения, системы пожаротушения инертным газом будут играть все более важную роль в области специальной противопожарной защиты. Этот стандарт закладывает прочную основу для безопасного и надежного применения таких систем.

DIN EN 15004-7 E:2016-09 Ссылочный документ

  • EN 15004-1:2008 Стационарные системы пожаротушения. Системы газового пожаротушения. Часть 1. Проектирование, монтаж и обслуживание.
  • ISO 14520-1:2006 Системы газового пожаротушения. Физические свойства и конструкция систем. Часть 1. Общие требования.

DIN EN 15004-7 E:2016-09 История

  • 2018 DIN EN 15004-7:2018-03 Стационарные системы пожаротушения. Системы газового пожаротушения. Часть 7. Физические свойства и конструкция систем газового пожаротушения для огнетушащего вещества ИГ-01 (ИСО 14520-12:2015, измененный); Немецкая версия EN 15004-7:2017
  • 2018 DIN EN 15004-7:2018 Стационарные системы пожаротушения. Системы газового пожаротушения. Часть 7. Физические свойства и конструкция систем газового пожаротушения для огнетушащего вещества ИГ-01 (ISO 14520-12:2015, измененный)
  • 2008 DIN EN 15004-7:2008 Стационарные системы пожаротушения. Системы газового пожаротушения. Часть 7. Физические свойства и конструкция систем газового пожаротушения для огнетушащего вещества ИГ-01 (ИСО 14520-12:2005, измененный); Английская версия DIN EN 15004-7:2008-09
  • 2007 DIN EN 15004-7 E:2007-12 Черновик документа - Системы пожаротушения - Газовые системы тушения - Часть 7: Физические свойства и проектирование систем газового тушения для тушащего вещества IG-01 (ISO 14520-12, измененный); немецкая версия prEN 15004-7:2007
