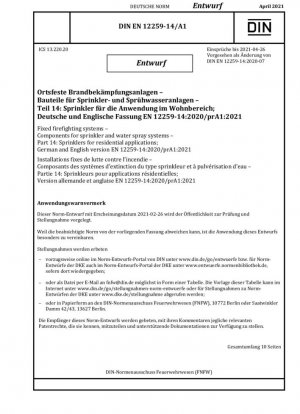

DIN EN 12259-14 A-1 E:2021-04
Стационарные системы пожаротушения. Компоненты спринклерных и спринклерных систем. Часть 14. Спринклерные головки для бытового применения.

Стандартный №

DIN EN 12259-14 A-1 E:2021-04

Дата публикации

2021

Разместил

German Institute for Standardization

сфера применения

Основное содержание пересмотренного стандарта

Настоящий проект пересмотренного стандарта (DIN EN 12259-14/A1:2021-04) в основном включает четыре технических изменения в бытовых спринклерных головках:

Измененные пункты	Исходное содержание стандарта	Измененные требования
Глава 1. Область применения	Неуказанный тип уплотнительного материала	Три новых требования к металлической уплотнительной конструкции для PTFE-покрытия/прокладки
Пункт 4.11.3	Дополнительные требования к тепловому воздействию для спринклеров с уплотнительными кольцами	Удалить соответствующие положения об испытаниях во всей статье
Приложение J	Ссылка на удаленный пункт 4.11.3	Обновление на новый соответствующий пункт

---

Углубленный анализ технических изменений

1. Обновление спецификаций уплотнительных материалов

В новом стандарте четко указано, что бытовые спринклерные головки должны использовать одну из следующих технологий герметизации:

• Коническая металлическая пружина + прокладка/покрытие из ПТФЭ
• Металлический колпачок/металлический диск + прокладка/покрытие из ПТФЭ
• Медная прокладка (дополнительное покрытие из ПТФЭ)

Корпус: производитель ЕС

---

2. Техническое обоснование для удаления пункта об уплотнительном кольце

Удаление пунктов 4.11.3 и I.3 основано на данных испытаний противопожарного оборудования ЕС, которые показывают:

Тип уплотнения	Высокотемпературная интенсивность отказов	Средний срок службы
Уплотнительное кольцо	12,7%	5-8 лет
Композитное уплотнение из ПТФЭ	2,3%	10-15 лет

---

Рекомендации по внедрению

Производители

1. Завершить проверку процесса уплотнения ПТФЭ до июля 2021 г.
2. Обновить процедуру испытания на тепловой удар для спринклерных головок со стеклянным пузырьком
3. Удалить описания, связанные с уплотнительным кольцом, из документации к продукту

Испытательное агентство

Основные моменты, на которые следует обратить внимание:

• Испытание уплотнительных материалов на прочность при высоких температурах
• Постоянство разрыва стеклянного пузырька при резком изменении температуры
• Проверка полного открытия пути потока воды

---

Анализ эволюции стандартов

Данная редакция отражает три основные технологические тенденции в противопожарном оборудовании ЕС:

1. Модернизация материалов: от резиновых уплотнений к композитному ПТФЭ уплотнения
2. Упрощение испытаний: удаление избыточных пунктов испытаний
3. Специальные жилые: усиление вспомогательных требований EN 16925
