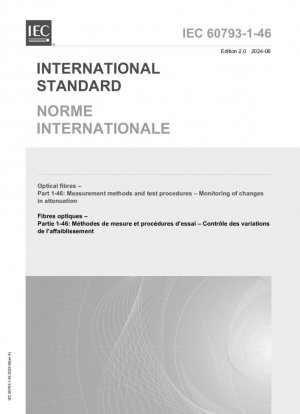

IEC 60793-1-46:2024
Оптические волокна. Часть 1-46: Методы измерения и процедуры испытаний. Мониторинг изменений затухания.
- Стандартный №
- IEC 60793-1-46:2024
- Дата публикации
- 2024
- Разместил
- International Electrotechnical Commission (IEC)
- Последняя версия
- IEC 60793-1-46:2024
- сфера применения
-
Анализ технической структуры стандарта IEC 60793-1-46:2024
Второе издание стандарта IEC 60793-1-46, опубликованное Международной электротехнической комиссией (МЭК) в июне 2024 года, является важным компонентом системы стандартов испытаний волоконно-оптических кабелей. В нём конкретно определены методы мониторинга изменений затухания в оптических волокнах и кабелях во время механических или климатических испытаний. Этот стандарт заменяет первое издание, опубликованное в 2001 году, и претерпел значительные изменения и улучшения в техническом содержании.
Предыстория пересмотра стандарта и технологическое развитие
Данное пересмотренное издание стандарта отражает быстрое развитие оптоволоконной технологии в последние годы. К наиболее значимым техническим изменениям относятся расширение области применения одномодовых соединительных оптических волокон категории C и унифицированная замена термина «оптическое пропускание» на «затухание», что соответствует отраслевой терминологии. Эти изменения отражают синхронизацию разработки и пересмотра стандартов с технологическим прогрессом.
Сравнительный анализ основных методов мониторинга
Технические параметры Метод A: Метод мощности передачи Метод B: Метод обратного рассеяния Основные принципы Расчет изменений затухания путем мониторинга изменений передаваемой оптической мощности Анализ изменений мощности обратного рассеяния с использованием принципов OTDR Применимые сценарии Испытания в лабораторных и заводских условиях Полевые испытания, мониторинг на больших расстояниях Оборудование Требования Оптический разветвитель, эталонный образец, стабильный источник света Оборудование для испытания на обратное рассеяние, процессор сигналов Факторы, влияющие на точность Стабильность источника света, стабильность коэффициента разделения Эффективность связи, гладкость кривой Обработка данных Расчет относительного коэффициента мощности Расчет разности двух точек мощности
Метод A: Техническое подробное объяснение метода передаваемой мощности
Метод A использует принцип мониторинга передаваемой мощности для расчета изменений затухания путем сравнения изменений выходной оптической мощности тестовый образец и эталонный образец. Этот метод требует использования оптического разветвителя для разделения выхода источника света на два пути, один для эталонного образца, а другой для испытуемого образца.
Требования к оборудованию
Стандарт определяет технические характеристики приборов, требуемые для метода A: Оптический источник света должен быть лазером или светодиодом с длиной волны излучения, совместимой с тестовым волокном; коэффициент разделения оптического разветвителя должен оставаться постоянным во время теста; а оптический детектор должен иметь достаточную чувствительность и линейный диапазон отклика.
Процедура испытания и расчетные формулы
Перед испытанием необходимо измерить начальную оптическую мощность P0t (тестовый образец) и P0r (эталонный образец). Во время испытания необходимо записать Pn и Pnr. Формула расчета изменения затухания: An = 10×log10[(P0t×Pnr)/(P0r×Pnt)], где An представляет собой изменение затухания (дБ) при n-ном измерении.
Метод B: ключевые моменты для реализации обратного рассеяния
Метод B основан на принципе оптической рефлектометрии во временной области (OTDR) и отслеживает изменения затухания путем анализа изменений мощности обратного рассеяния. Этот метод особенно подходит для тестирования волокна большой протяженности и полевых применений.
Характеристики процедуры испытания
Стандарт требует, чтобы тестируемое волокно было совмещено с устройством связи, а мощность обратного рассеяния анализировалась и записывалась в логарифмическом масштабе с помощью процессора сигналов. Выбираются две точки, A и B, на кривой, соответствующие начальной и конечной точкам волокна соответственно. Регистрируются начальные уровни мощности PA0 и PB0, а также последующие уровни мощности PAn и PBn.
Обработка данных и интерпретация результатов
Для плавных кривых обратного рассеяния изменение затухания рассчитывается по формуле An = (PAn - PBn) - (PA0 - PB0). Стандарт подчеркивает необходимость осторожности при интерпретации результатов для негладких кривых и рекомендует обратиться к разделу C.5 стандарта IEC 60793-1-40 для подробного анализа.
Подготовка образцов и контроль условий испытаний
В главе 6 стандарта подробно описаны требования к отбору проб: длина образца должна обеспечивать совместимость изменения затухания с разрешением метода испытаний; торец образца должен быть плоским и перпендикулярным оси волокна; а эталонный образец должен использовать тот же тип волокна или кабеля, что и испытуемый образец.
Влияние условий окружающей среды
Температурная стабильность существенно влияет на результаты испытаний. Стандарт требует, чтобы устройство обеспечивало мониторинг затухания с высоким разрешением и высокой стабильностью во времени и при температуре. В частности, стабильность оптического источника должна быть обеспечена во время долгосрочных испытаний.
Спецификации отчета о результатах испытаний
Глава 9 стандарта определяет информацию, которая должна предоставляться при каждом измерении: дата и название измерения, идентификация образца, длина волны источника света, длина образца, условия окружающей среды и измерительного оборудования, а также изменение затухания An (предпочтительно представленное в графической форме). Кроме того, по запросу должна быть предоставлена такая информация, как тип метода испытания, тип источника света и спектральная ширина, а также метод ввода.
Рекомендации по внедрению стандартов и примеры применения
На основе технических требований настоящего стандарта в реальных приложениях даны следующие рекомендации:
- Выбор оборудования: выберите источники света и детекторы, которые соответствуют требованиям стандарта, чтобы обеспечить совместимость и стабильность длин волн.
- Калибровка и техническое обслуживание: регулярно калибруйте измерительное оборудование и регистрируйте последнюю дату калибровки.
- Контроль окружающей среды: выполняйте точные измерения в среде с постоянной температурой, чтобы снизить влияние температурных колебаний.
- Обработка данных: установите стандартизированный процесс обработки данных, чтобы обеспечить сопоставимость результатов.
Типичные сценарии применения
В процессе контроля качества производителей оптического волокна метод A используется для мониторинга изменений затухания на производственной линии; В обслуживании сетей операторов связи метод B используется для мониторинга изменений затухания и определения местонахождения неисправностей на оптических кабельных линиях.
Согласование с другими стандартами
IEC 60793-1-46 является частью серии стандартов IEC 60793-1, которая включает части 40–49, методы испытания характеристик передачи и оптических характеристик. Этот стандарт напрямую ссылается на IEC 60793-1-40 (Методы измерения затухания), в частности ссылаясь на подробные требования к методу обратного рассеяния в методе B.
Тенденции развития технологий и перспективы стандартов
С широкомасштабным развертыванием 5G и оптоволокна до дома (FTTH) требования к мониторингу изменений затухания оптического волокна возрастают. Будущие разработки стандартов могут развиваться в сторону более высокой точности, более высоких скоростей тестирования и более сильных возможностей защиты от помех, а также в сторону повышения требований к адаптивности к новым материалам оптического волокна.
Настоящий стандарт устанавливает унифицированные технические требования к контролю качества и оценке характеристик оптоволоконной продукции и имеет большое значение для содействия стандартизации и интернационализации в оптоволоконной отрасли. Внедрение стандарта должно строго соответствовать требованиям стандарта для обеспечения точности и сопоставимости результатов испытаний.
